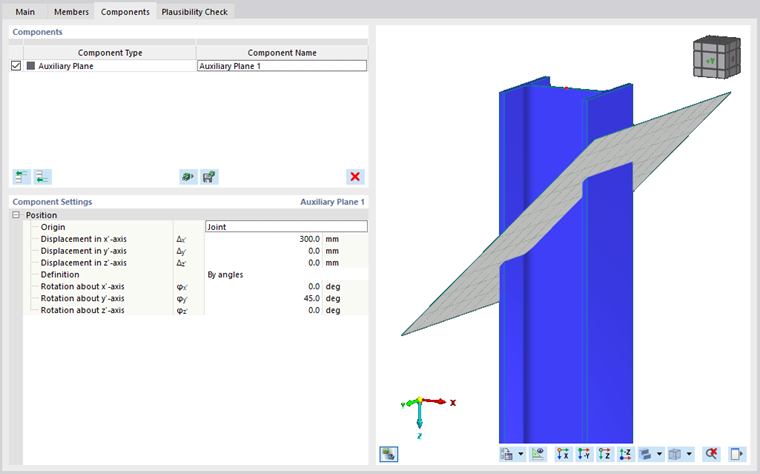

Existem muitos componentes para modificar as barras ou outros componentes estruturais na ligação. Uma delas é o plano auxiliar . Pode ser utilizado para representar uma estrutura circundante que não está modelada com base no modelo atual ou como um plano virtual que pode ser utilizado para outras modificações e para o posicionamento de outros componentes.

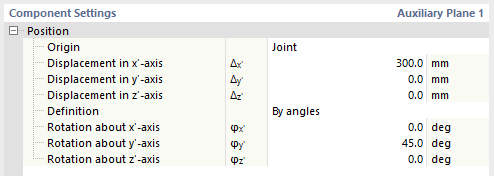

Posição
O único nó de entrada é utilizado para posicionar o plano auxiliar na ligação.
Primeiro, tem de seleccionar o componente de origem ao qual os deslocamentos serão relacionados. O valor predefinido é Ligação (o ponto de origem de toda a ligação), mas também pode escolher Barra , Placa de barra , Placa ou outro plano auxiliar como componente de referência. Com base no sistema de coordenadas do componente de referência, é possível deslocar o plano auxiliar de acordo com as suas necessidades.
Para definir a rotação do plano auxiliar, tem duas possibilidades: Por ângulos ou Por vetor normal . Para a definição Por ângulos , pode especificar a rotação em torno dos eixos locais principais do plano auxiliar. Ao utilizar a definição Por vector normal , define os três componentes do vector normal como projecções nos eixos locais principais do plano auxiliar.
