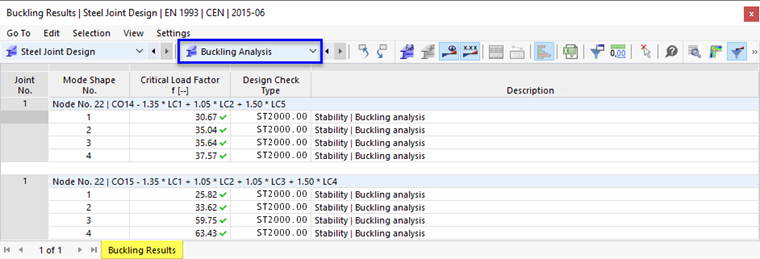

Na tabela de resultados da categoria Verificação de Flambagem, são apresentadas as verificações de estabilidade das ligações analisadas.
Nó
Os resultados são apresentados para cada nó das ligações. A lista é ordenada por combinações de carga.
Forma Própria
Para cada nó, são analisadas tantas formas próprias ("figuras de flambagem") quanto você definiu como 'Número de menores autovalores' na configuração de capacidade de carga .
Com o botão
na barra de ferramentas da tabela, você pode verificar graficamente a forma própria selecionada na janela
Resultados na Ligação de Aço
. A janela é interativa, de modo que a seleção de uma forma própria diferente afeta imediatamente a representação.
Fator de Carga Crítica f
Nesta coluna, são exibidos os fatores de carga crítica. Eles indicam com que fator a carga existente deve ser multiplicada para que ocorra uma falha de estabilidade no nó.

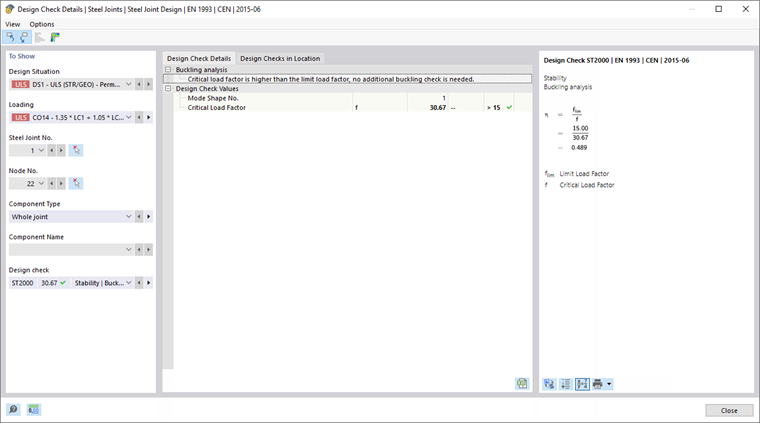

Você pode exibir os Detalhes de Verificação de uma forma própria específica com um duplo clique na linha da tabela. Alternativamente, use o botão
na barra de ferramentas.
