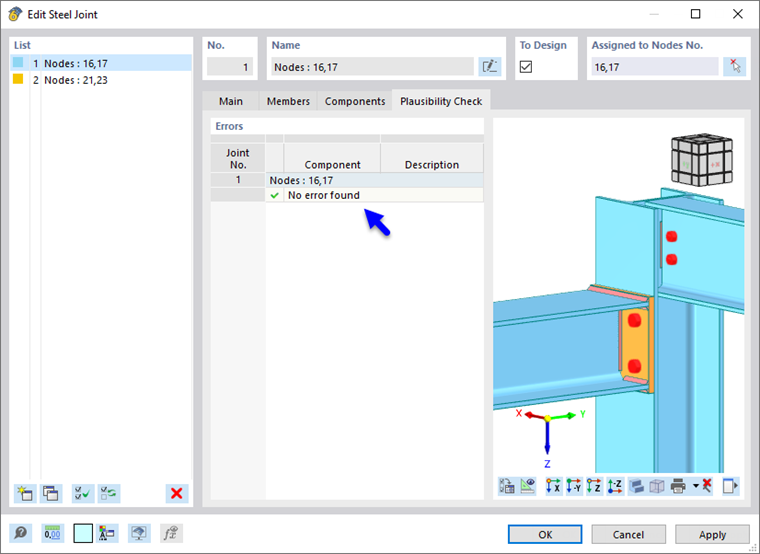

Para cada conexão, é realizado um controle de plausibilidade para verificar inconsistências na modelagem. Este controle é necessário para concluir com sucesso a definição de uma conexão. O resultado da verificação é exibido neste registro. Basicamente, são diferenciados avisos e mensagens de erro. Os avisos baseiam-se em diretrizes de construção das normas de dimensionamento e apontam um desvio dessas na execução da conexão. Eles são identificados por um símbolo de atenção amarelo e não afetam a criação do modelo ou o cálculo. Mensagens de erro indicam uma falha grosseira na modelagem que torna impossível o cálculo.

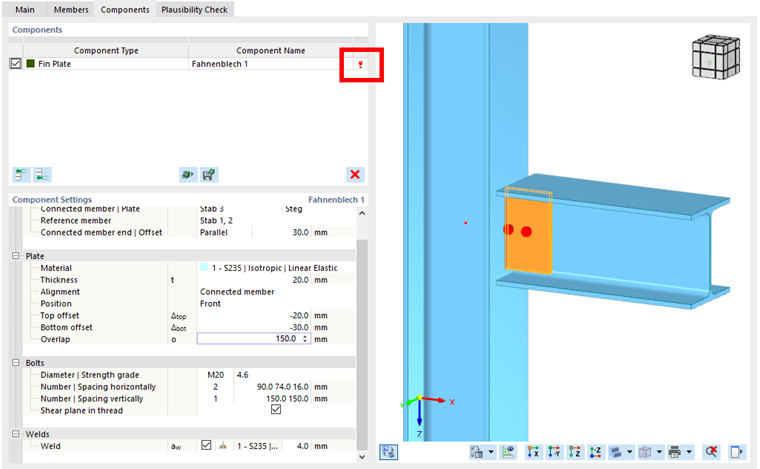

Normalmente, o Add-On já relata inconsistências na entrada na forma de um ponto de exclamação vermelho e assim aponta um erro na modelagem. No exemplo a seguir, há um problema com as distâncias dos parafusos, possivelmente causado por erro de digitação.
No registro 'Controle de Plausibilidade', a entrada incorreta é explicada em detalhes novamente. As mensagens de erro mais comuns são descritas a seguir.

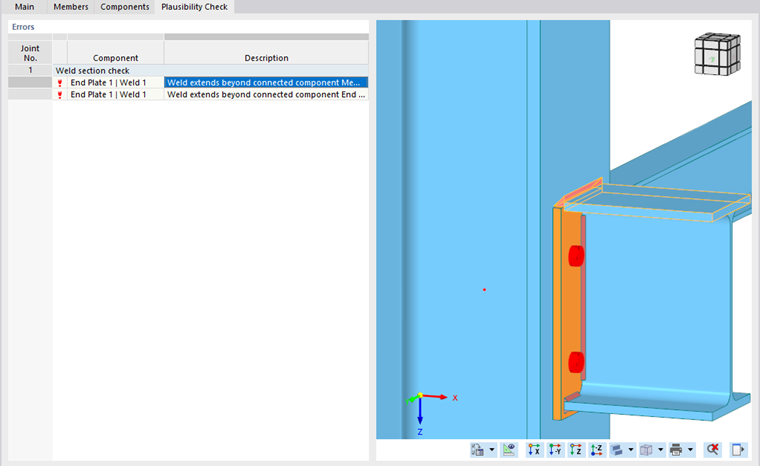

Solda ultrapassa o componente conectado
Há uma entrada errada para a solda. Nos componentes, é descrito qual solda e placa de extremidade estão envolvidas.

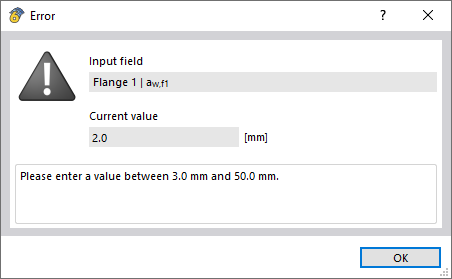

O problema pode ser corrigido ajustando os dados de entrada no registro 'Base'. Neste caso, a espessura da solda é alterada para que a modelagem esteja correta. Certifique-se de que o valor da solda esteja entre 3 e 50 mm.
Solda inválida
Com a mensagem 'Solda inválida entre X e Y', é necessário revisar os componentes mencionados pelo controle de plausibilidade.
No exemplo, uma solda foi especificada que não pode ser executada. Desativar a solda permite um controle de plausibilidade sem erros.
Configuração de capacidade de carga não atribuída
Essa mensagem é exibida quando nenhuma configuração de capacidade de carga foi atribuída à conexão. Para corrigir o erro, retorne ao registro ‘Base’ e escolha ou crie uma Configuração de Capacidade de Carga no menu suspenso.

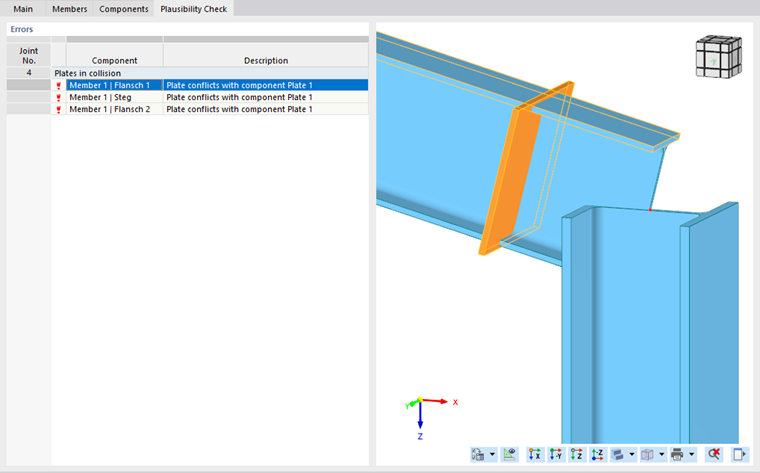

Chapas em conflito com o componente
Para a mensagem 'Chapas em conflito com o componente X', é apontada uma entrada errada das chapas ou da seção da barra. Para resolver o problema, verifique as entradas para o componente de chapas. Ajuste a localização das chapas para que não haja colisão.

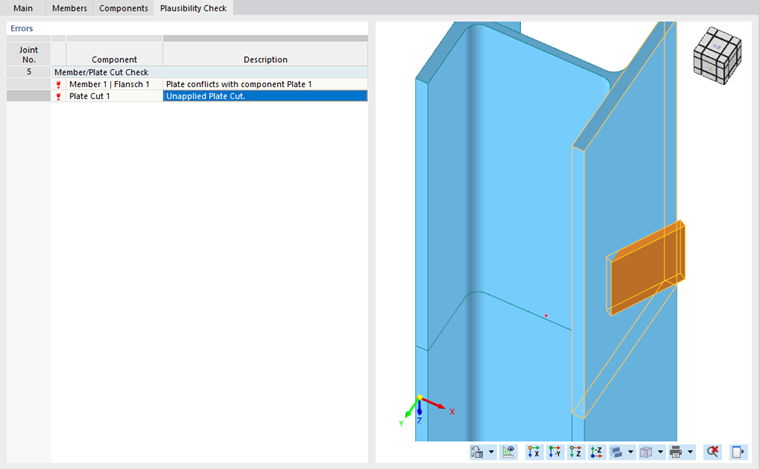

Corte de chapa não aplicado
Esta mensagem indica que o corte de chapa não foi executado corretamente. No registro 'Componentes', você pode verificar os dados de entrada das chapas e do corte de chapa. No exemplo, o ângulo estava muito íngreme, de modo que a 'Deslocação no eixo z' deve ser reduzida.

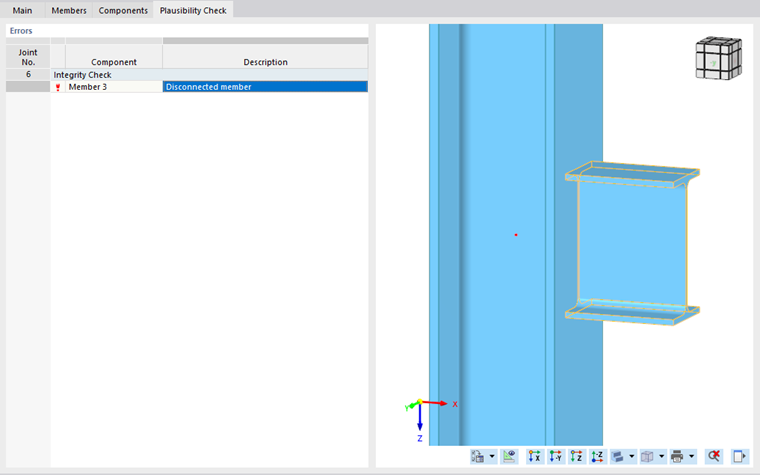

Barra separada
O controle de plausibilidade indica que uma certa barra não está conectada. No registro 'Componente', você pode verificar os dados de entrada, especialmente no que diz respeito à modelagem da solda. A ativação da solda permite uma modelagem correta.
Grupo de parafusos | Distância horizontal errada dos parafusos
Nesta modelagem e a descrição de erro associada do controle de plausibilidade trata-se de uma distância horizontal errada dos parafusos. No exemplo, o valor das distâncias horizontais dos parafusos em [mm] de 10,0 30,0 100,0 deve ser corrigido para 15,0 30,0 95,0. Verifique se os parafusos também não tocam nas bordas da placa de extremidade ou da solda.

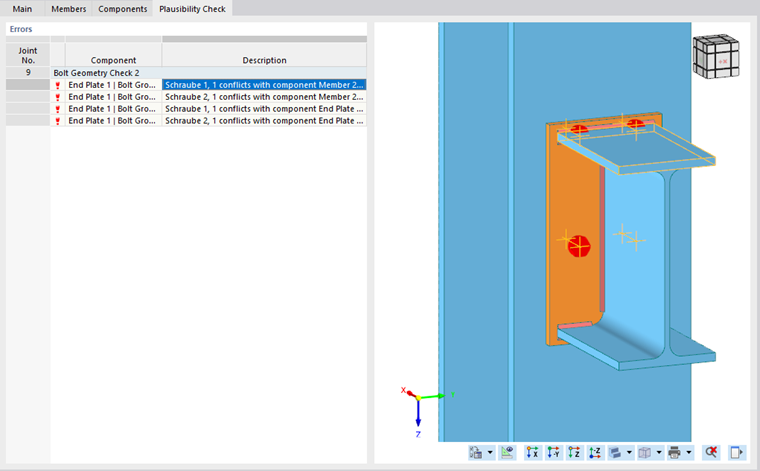

Parafuso em conflito com o componente
No exemplo, a linha superior de parafusos colide com a solda e a flange da viga conectada. Aqui, a distância dos parafusos na direção vertical deve ser verificada e ajustada. Você pode fazer isso na seção 'Parafusos' no componente 'Placa de Extremidade'.

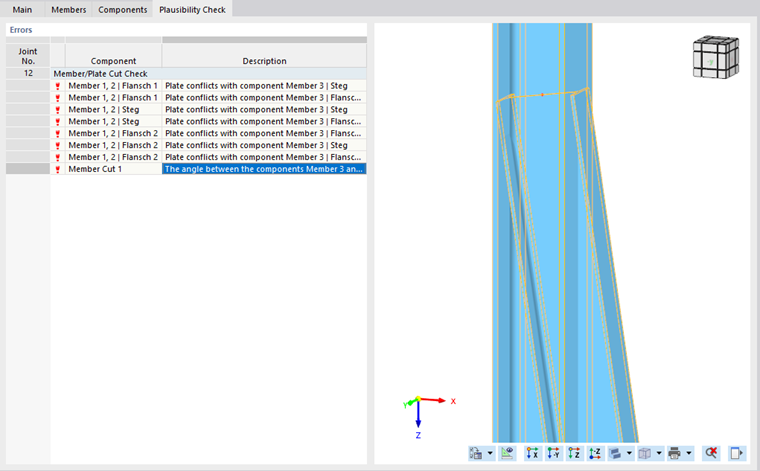

O ângulo entre os componentes Barra X e Barra Y é muito agudo
No exemplo, o controle de plausibilidade critica um ângulo muito grande para executar o componente seccionamento de barra. Para corrigir o erro, saia do diálogo 'Conexão de Aço' e edite o nó da barra para que uma modelagem correta seja possível. Forneça um ângulo mais obtuso.

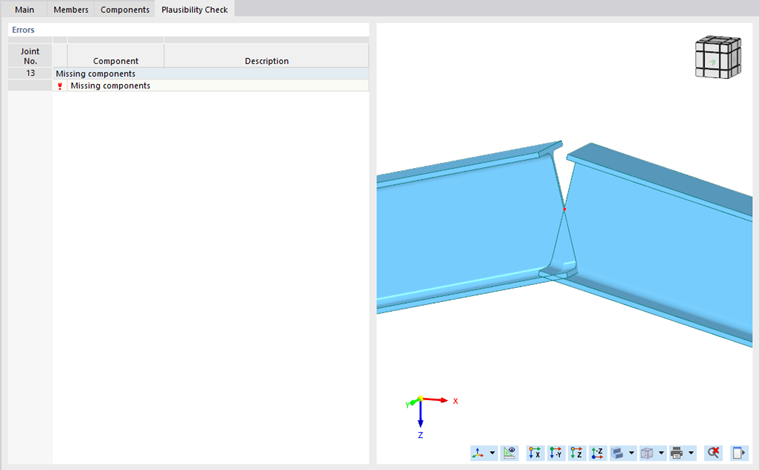

Componentes Ausentes
Esta mensagem indica que os componentes necessários para criar a conexão estão faltando nas barras. Neste caso, é necessário inserir o componente da junta da placa de extremidade. A conexão pode ser criada atribuindo as barras a serem conectadas e o material.

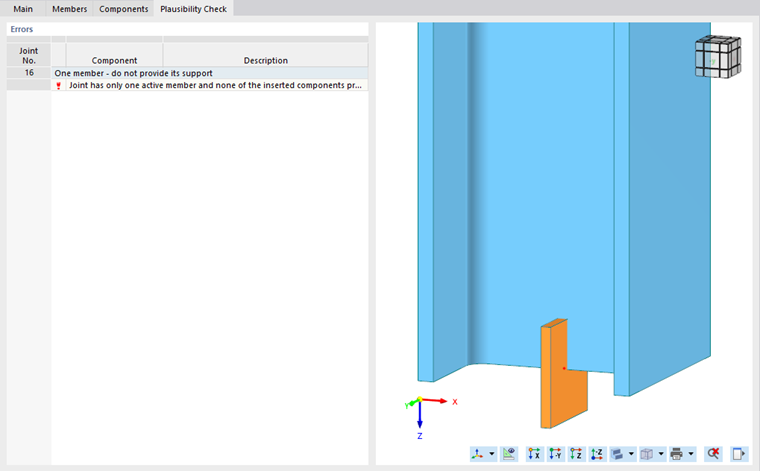

Conexão tem apenas uma barra ativa e nenhum dos componentes inseridos a sustenta
No exemplo a seguir para esta mensagem, falta uma segunda barra para criar uma conexão. Portanto, selecione uma barra adicional.

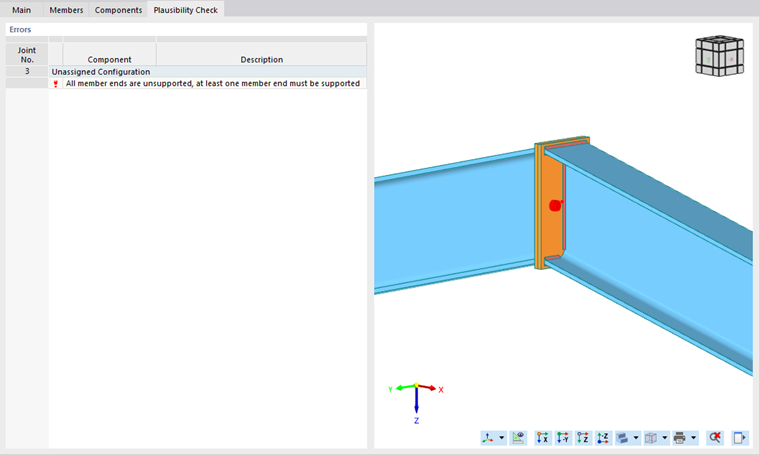

Todas as extremidades das barras não estão suportadas / Todas as extremidades das barras estão suportadas
A mensagem 'Todas as extremidades das barras não estão suportadas, pelo menos uma extremidade de barra deve ser suportada' ou 'Todas as extremidades das barras estão suportadas, pelo menos uma extremidade de barra deve ser livre' aparece quando há uma entrada errada no registro ‘Barras’. Verifique se pelo menos uma barra Extremidades Apoyadas . No entanto, nem todas as barras devem estar suportadas, pois caso contrário, não haveria solicitação na conexão.
Material não definido
Quando esta mensagem é exibida, nenhum material foi atribuído ao componente em questão.

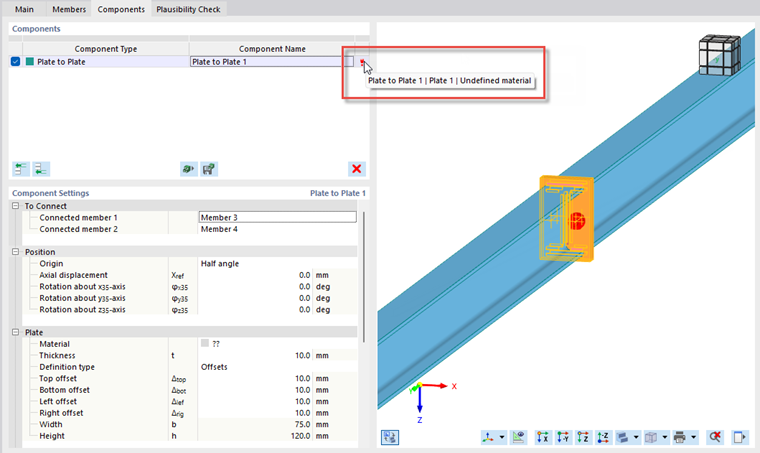

Para corrigir o erro, vá para o registro 'Componentes' e atribua o material ao componente na categoria 'Chapa'. Quando você passa o cursor do mouse sobre o ponto de exclamação vermelho no componente com erro, uma breve descrição do problema é exibida.
