Una estructura de marco es un sistema estático que consiste en al menos una barra horizontal y vertical sometida a flexión. Estas barras están conectadas en un nodo. Las barras verticales se denominan "pilares", y las barras horizontales "vigas".
Características
Una estructura de marco clásica de una sola nave consta de dos pilares y una viga que conecta ambos pilares. Para la estabilización, dicho marco necesita al menos una conexión rígida a flexión en una o ambas esquinas del marco.
Las esquinas rígidas a flexión proporcionan estabilidad en el sentido de la inamovilidad de la estructura de marco, eliminando así la necesidad de tirantes. Además, las esquinas rígidas a flexión pueden absorber momentos de flexión. Esto mantiene bajo el momento en el vano de la viga y permite alcanzar una mayor luz.
Aplicación
Las estructuras de marco también pueden disponerse en dos o más naves (construidas en longitud o ancho) o en pisos (construidas una sobre otra).
- Marcos de varias naves: almacenes logísticos
- Marcos de pisos: construcción de pisos, aparcamientos
Dado que las estructuras de marco están principalmente sometidas a flexión, generalmente se prevén refuerzos de secciones (vigas de refuerzo) en la zona de la esquina del marco (ver Imagen 1). Gracias a la mayor rigidez, los momentos "se atraen" a esta zona y se reducen en otros lugares como en el medio del vano.

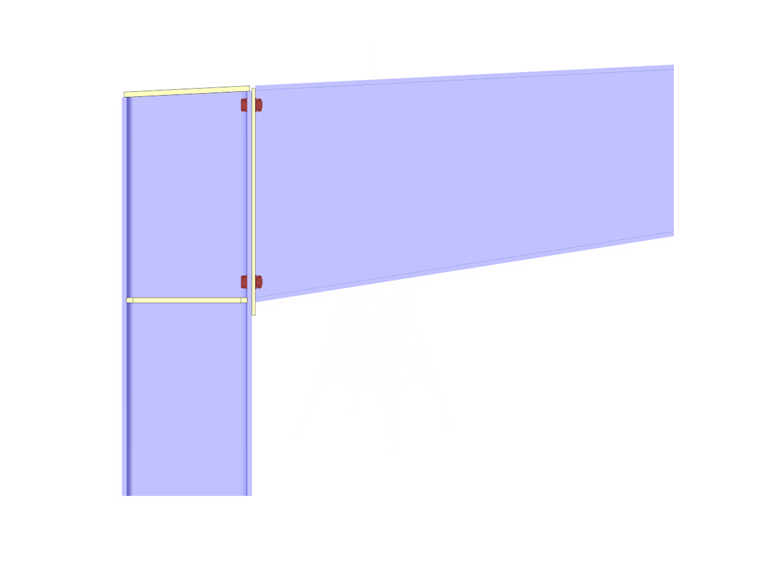

Una esquina rígida a flexión se suelda o se atornilla. A veces también se colocan nervaduras para que las fuerzas de compresión de los momentos de flexión en la viga se introduzcan en el pilar de manera que el ala del pilar no se deforme demasiado (ver Imagen 2).
Estructuras de marco en RFEM y RSTAB
Dlubal Software ofrece con RFEM y RSTAB como programas principales la posibilidad de modelar intuitivamente diferentes estructuras de barras y calcular fuerzas internas, deformaciones y reacciones de apoyo. Para el dimensionamiento de esquinas de marco, el complemento Conexiones de Acero para RFEM es adecuado.
