Profili

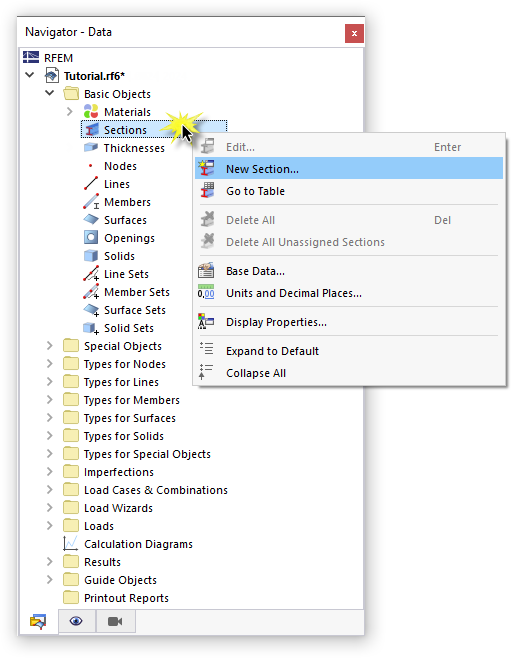

È possibile utilizzare di nuovo il menu 'Inserisci' per definire le sezioni della piattaforma. In alternativa, fare doppio clic sulla voce Sezioni nel navigatore (consultare navigatore - Data immagine).

Sezione circolare

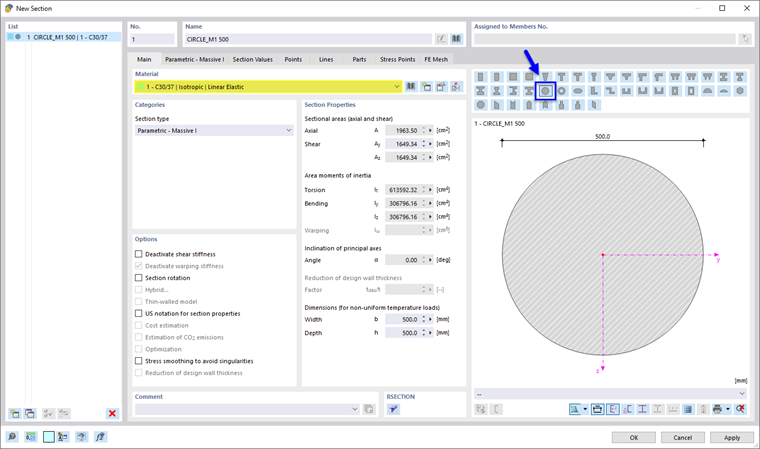

Appare la finestra di dialogo 'Nuova sezione'. Per definire la colonna di calcestruzzo, fare clic sul pulsante sopra l'immagine della sezione rettangolare. Successivamente è mostrata una sezione circolare.

02 Selezione della sezione circolare parametrica

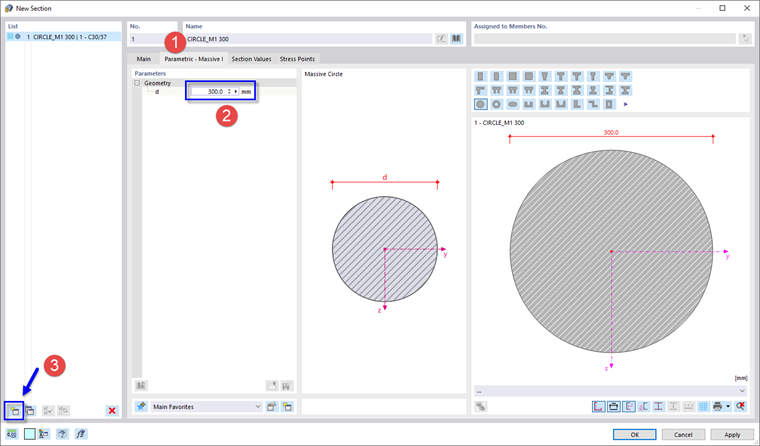

Controlla se il materiale C30/37 è impostato. Quindi selezionare la scheda Parametrico - Massiva I (1). Inserire 300 mm per definire il diametro (2).

03 Definizione della sezione parametrica

Per continuare a definire le sezioni, fare clic sul pulsante nell'angolo in basso a sinistra della finestra di dialogo (3).

Sezione HEA

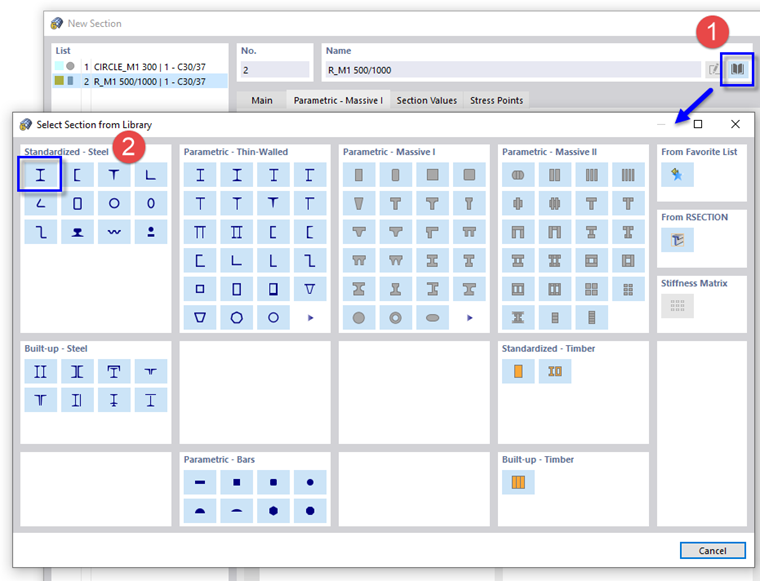

Sezione nr. 2 viene creato. Per allocare la sezione HEA 200, fare clic sul pulsante nell'area 'Nome' (1). La libreria di sezioni è aperta.

06 Sezioni in acciaio standardizzate nella libreria

Fare clic sul pulsante nell'area 'Standardizzata - Acciaio' (2). Nella finestra di dialogo successiva, utilizza le opzioni del filtro per selezionare la sezione.

08 Selezione della sezione HE 200 A nella libreria

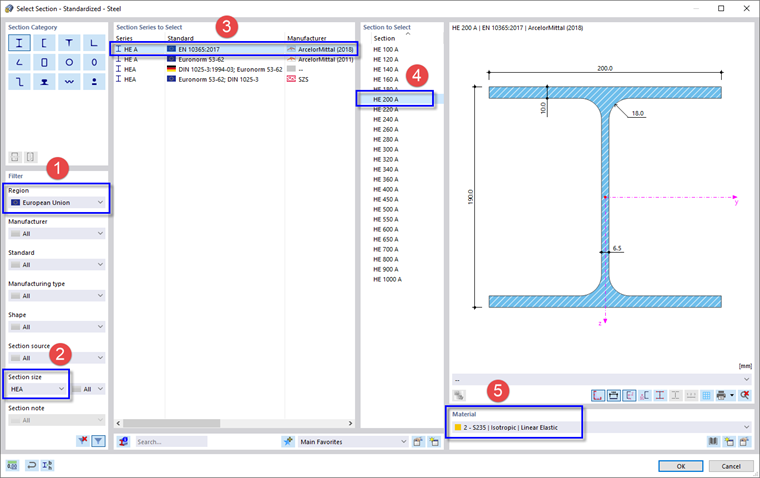

Nell'area 'Filtro', selezionare la regione Unione Europea (1) e la dimensione HEA (2) dagli elenchi.

Assicurarsi che EN 10365 sia impostato (3). Quindi, selezionare la sezione HE 200 A nella colonna di destra (4).

Se il materiale acciaio S235 non è stato impostato automaticamente, selezionarlo dall'elenco (5). Fare clic su OK per tornare alla finestra di dialogo 'Nuova sezione'.

Sezione IPE

È possibile definire la sezione IPE 200 allo stesso modo. Per applicare un metodo diverso, tuttavia, fare clic su OK e chiudere la finestra di dialogo 'Nuova sezione'.

È possibile trovare tutti gli oggetti nella tabella sotto l'area di lavoro. La tabella 'Materiali' contiene i due materiali e le loro proprietà, ad esempio, mentre la tabella 'Sezioni' visualizza le due sezioni.

09 Definizione di IPE 200 nella tabella 'Sezioni'

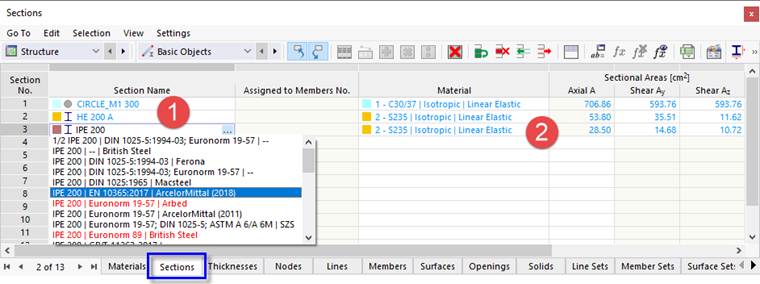

Per definire la sezione IPE 200, selezionare la cella 'Nome della sezione' della riga 3. Inserire IPE 200 (notare lo spazio vuoto) per attivare un elenco di sezioni corrispondenti durante la digitazione. Selezionare la sezione di tipo EN 10365 (1).

Assicurarsi che S235 sia impostato nella colonna 'Materiale' (2) in modo che il materiale appropriato sia allocato.

Le sezioni essenziali del modello sono state definite ora. Sarebbe possibile creare anche la trave emergente della soletta, ma questo sarà mostrato in una fase successiva.
