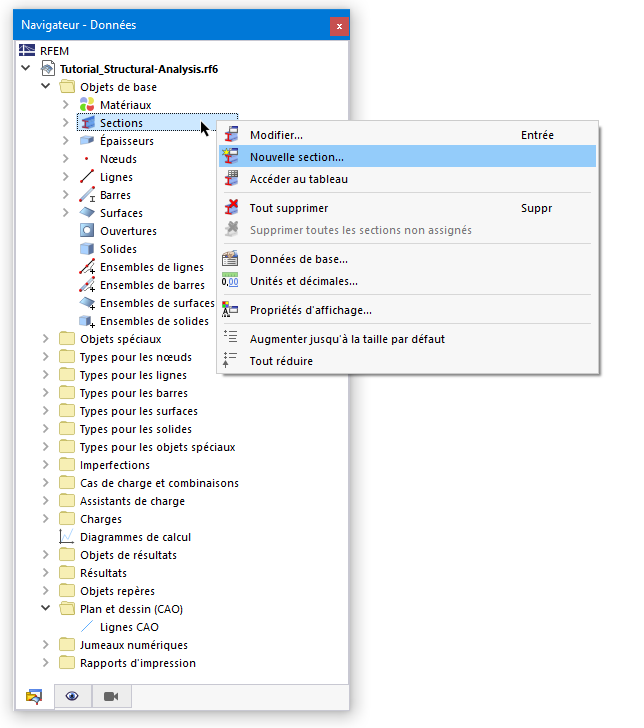

Vous avez la possibilité d'utiliser le menu 'Insérer' pour redéfinir les sections de la plate-forme. Vous pouvez également faire un clic droit sur l'objet Sections dans le navigateur pour ouvrir son menu contextuel. Sélectionnez l'option Nouvelle section.
Section circulaire

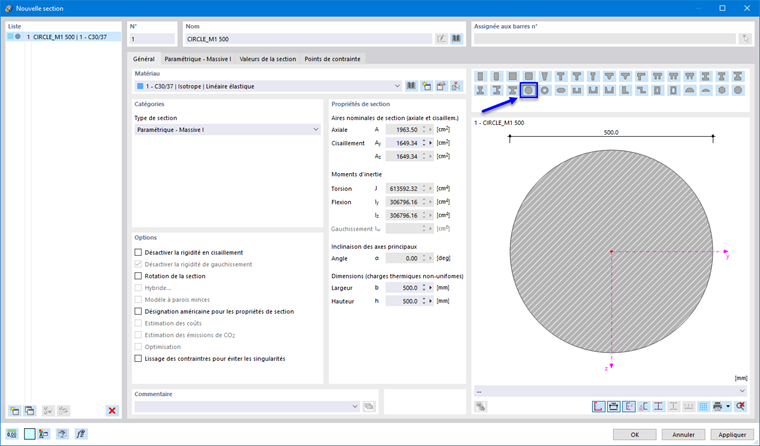

La boîte de dialogue ' Nouvelle section ' apparaît. Pour définir le poteau en béton, cliquez sur
au-dessus de l'image de la section rectangulaire. Une section circulaire est illustrée ci-dessous.

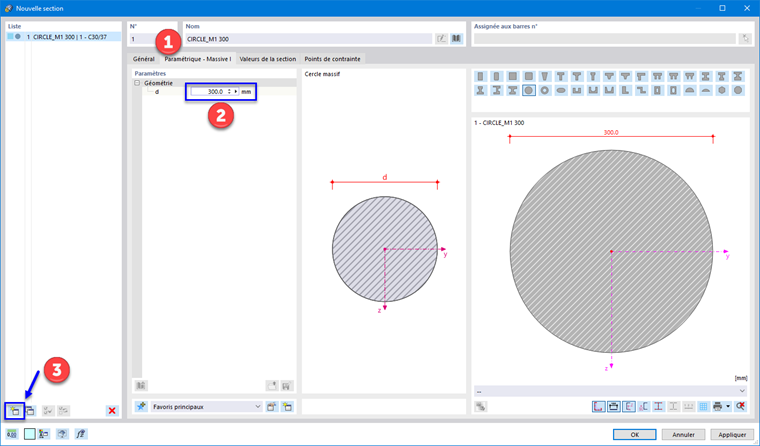

Vérifiez si le matériau C30/37 est bien défini. Sélectionnez ensuite l'onglet Paramétrique - Solide I (1). Entrez 300 mm pour définir le diamètre (2).
Pour continuer à définir les sections, cliquez sur
dans le coin inférieur gauche de la boîte de dialogue (3).
Section HEA
La section n ° 2 est générée. Pour assigner le profil HEA 200, cliquez sur

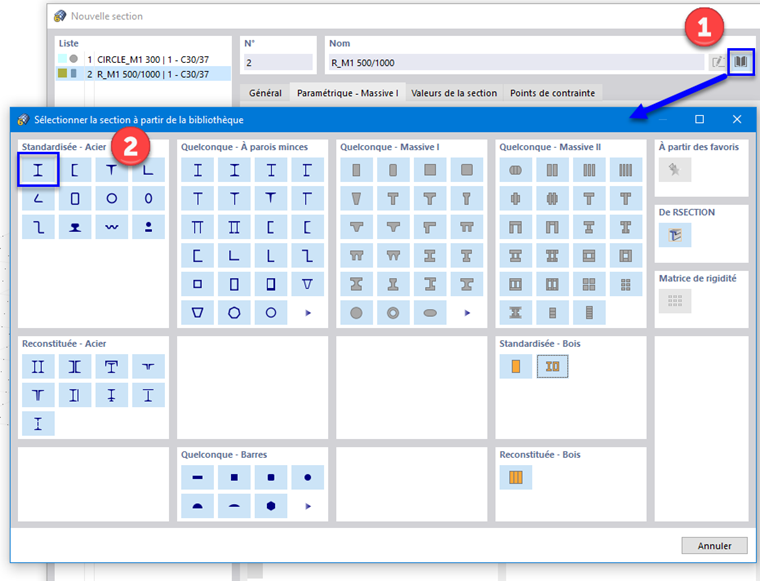

dans la zone 'Nom' (1). La bibliothèque des sections s'ouvre.
Cliquez sur le bouton
dans la section 'Standardisée - Acier' (2). Dans la boîte de dialogue suivante, vous avez la possibilité d'utiliser les options de filtrage pour sélectionner la section.

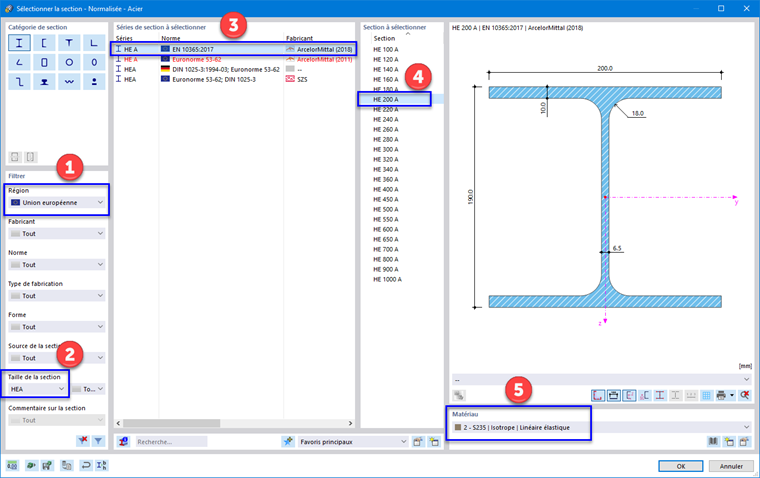

Dans la zone ' Filtre ', sélectionnez la plage EU (1) et la taille HEA dans les listes.
Assurez-vous que EN 10365 est bien défini (3). Sélectionnez ensuite le profilé HE 200 A dans la colonne de droite (4).
Si le matériau acier S235 n'a pas été défini automatiquement, sélectionnez-le dans la liste (5). Cliquez sur OK pour revenir à la boîte de dialogue ' Nouvelle section '.
Section IPE
Il est possible de définir la section IPE 200 de la même manière. Si vous souhaitez toutefois utiliser une autre méthode, cliquez sur OK puis fermez la boîte de dialogue ' Nouvelle section '.
Tous les objets sont accessibles dans le tableau situé sous la zone de travail. Le tableau 'Matériaux' contient par exemple les deux matériaux et leurs propriétés, tandis que le tableau 'Sections' affiche les deux sections.

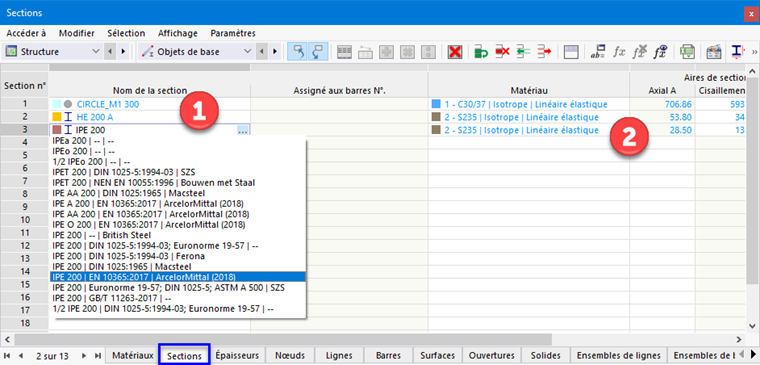

Pour définir le profilé IPE 200, sélectionnez la cellule 'Nom du profil' dans la ligne 3. Entrez IPE 200 ( faites attention aux espaces ) pour activer la liste des sections correspondantes. Sélectionnez la section de type EN 10365 (1).
Assurez-vous que la colonne 'Matériau' (2) S235 soi bien définie afin que le matériau approprié soit assigné. Sinon, cliquez sur cette cellule et sélectionnez le matériau dans la liste que vous pouvez ouvrir via le
. Cliquez ensuite sur la fenêtre graphique pour appliquer la modification.
Les sections principales du modèle sont maintenant définies. Une autre alternative consisterait à créer la retombée de poutre de la dalle, mais cette opération sera introduite ultérieurement.
