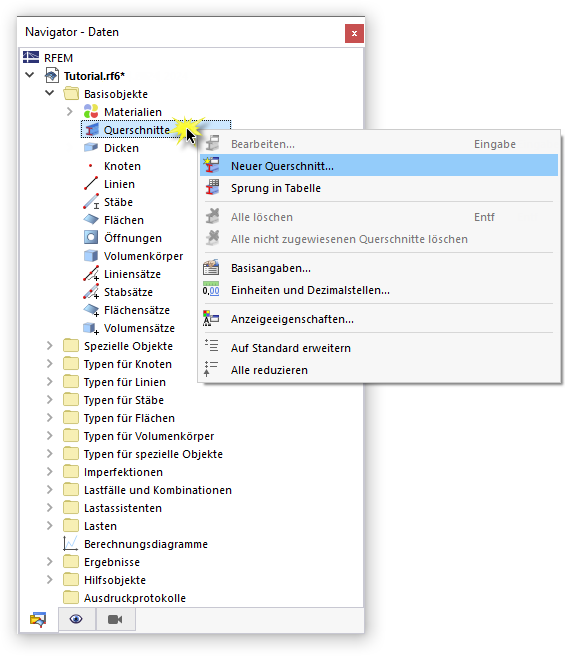

Sie können erneut das Menü 'Einfügen' verwenden, um die Querschnitte der Bühne zu definieren. Alternativ können Sie mit der rechten Maustaste auf den Eintrag Querschnitte im Navigator klicken, um dessen Kontextmenü zu öffnen. Wählen Sie die Option Neuer Querschnitt.
Kreisquerschnitt

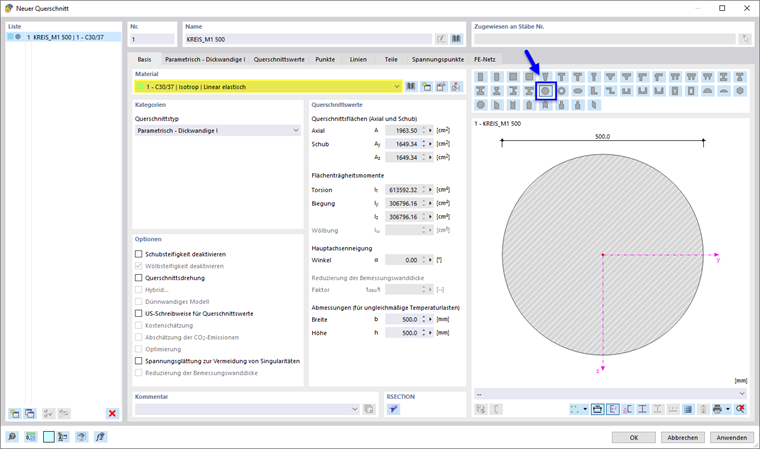

Der Dialog 'Neuer Querschnitt' wird angezeigt. Um die Betonstütze zu definieren, klicken Sie auf die Schaltfläche
oberhalb der Abbildung des rechteckigen Querschnitts. Anschließend wird ein kreisförmiger Querschnitt angezeigt.

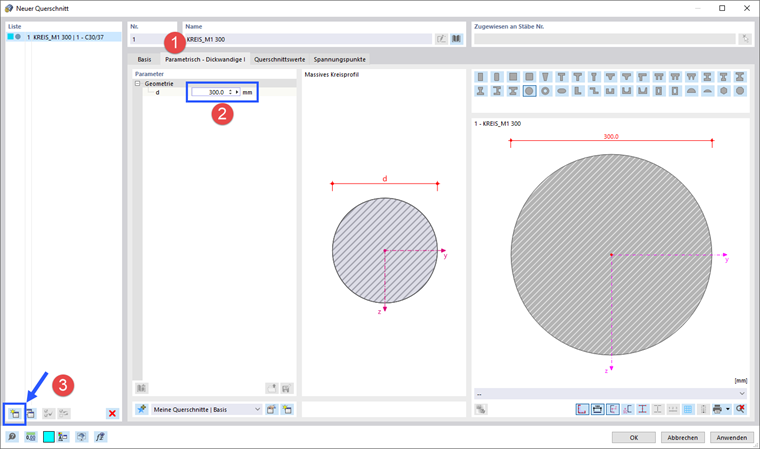

Überprüfen Sie, ob das Material C30/37 eingestellt ist. Wählen Sie dann das Register Parametrisch - Dickwandige I (1). Geben Sie 300 mm ein, um den Durchmesser zu definieren (2).
Um mit der Definition von Querschnitten fortzufahren, klicken Sie auf die Schaltfläche
in der unteren linken Ecke des Dialogs (3).
HEA-Profil
Querschnitt Nr. 2 wird erstellt. Um das HEA 200-Profil zuzuweisen, klicken Sie im Bereich 'Name' (1) auf die Schaltfläche
. Die Querschnittsbibliothek wird geöffnet.
Klicken Sie im Bereich 'Genormt - Stahl' (2) auf die Schaltfläche
. Wählen Sie im folgenden Dialog mithilfe der Filteroptionen den Querschnitt aus.

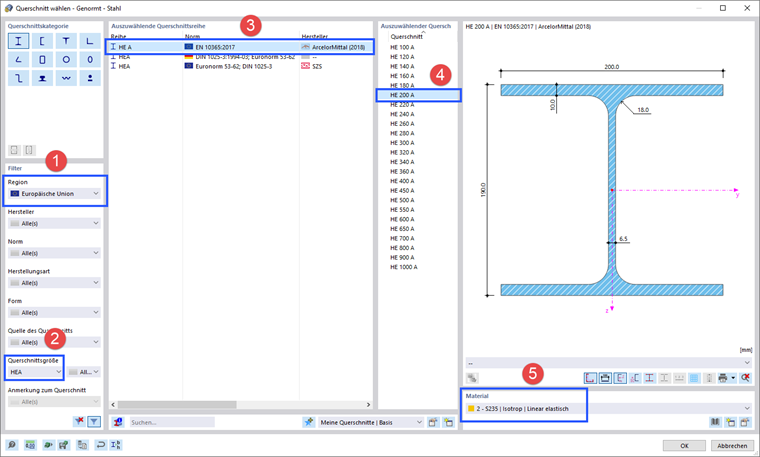

Wählen Sie im Bereich 'Filter' die Region Europäische Union (1) und die Größe HEA (2) in den Listen aus.
Stellen Sie sicher, dass EN 10365 eingestellt ist (3). Wählen Sie dann den Querschnitt HE 200 A in der rechten Spalte aus (4).
Wenn das Stahlmaterial S235 nicht automatisch eingestellt wurde, wählen Sie in aus der Liste aus (5). Klicken Sie auf OK, um zum Dialog 'Neuer Querschnitt' zurückzukehren.
IPE-Profil
Sie könnten den IPE 200-Querschnitt auf die gleiche Weise definieren. Um jedoch eine andere Methode anzuwenden, klicken Sie auf OK und schließen den Dialog 'Neuer Querschnitt'.
Sie finden alle Objekte in der Tabelle unterhalb des Arbeitsbereichs. Die Tabelle 'Materialien' enthält beispielsweise die beiden Materialien und ihre Eigenschaften, während die Tabelle 'Querschnitte' die beiden Profile anzeigt.

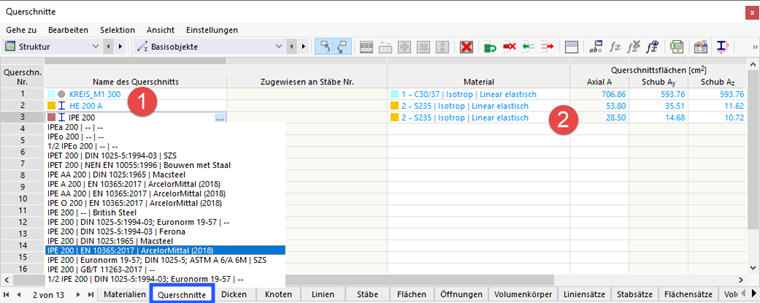

Um den IPE 200-Querschnitt zu definieren, wählen Sie die Zelle 'Querschnittsname' der Zeile 3 aus. Geben Sie IPE 200 ein (beachten Sie das Leerzeichen), um beim Tippen eine Liste der entsprechenden Querschnitte zu aktivieren. Wählen Sie den Querschnitt des Typs EN 10365 (1).
Stellen Sie sicher, dass in der Spalte 'Material' S235 eingestellt ist (2), damit das richtige Material zugewiesen wird. Falls nicht, klicken Sie auf diese Zelle und wählen das Material in der Liste aus, die Sie über die Schaltfläche
öffnen können. Klicken Sie dann in das Arbeitsfenster, um die Änderung zu übernehmen.
Die wesentlichen Querschnitte des Modells sind nun definiert. Es wäre möglich, auch den Unterzug der Platte zu erzeugen, aber dies wird in einem späteren Schritt gezeigt.
