Průřezy

Pro zadání průřezů plošiny lze znovu použít nabídku 'Vložit'. Další možností je otevřít místní nabídku kliknutím pravým tlačítkem myši na položku Průřezy v navigátoru. Vyberte možnost Nový průřez.

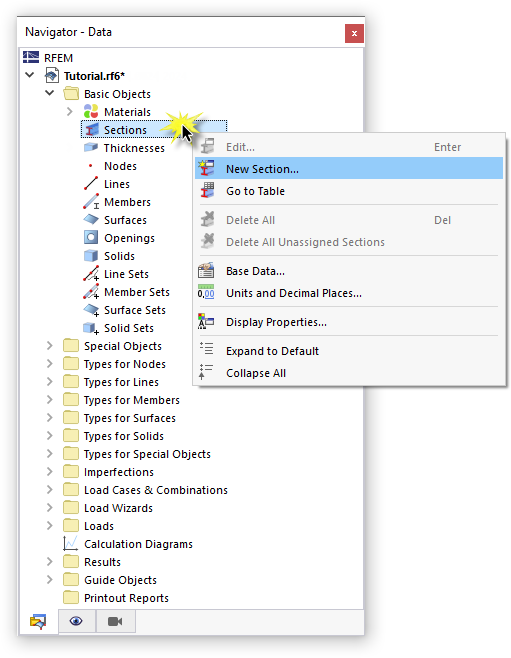

Místní nabídka "Průřezy".

Kruhový průřez

Zobrazí se dialog 'Nový průřez'. Pro zadání betonového sloupu klikněte na nad obrázkem obdélníkového průřezu. Po vybrání se kruhový průřez zobrazí.

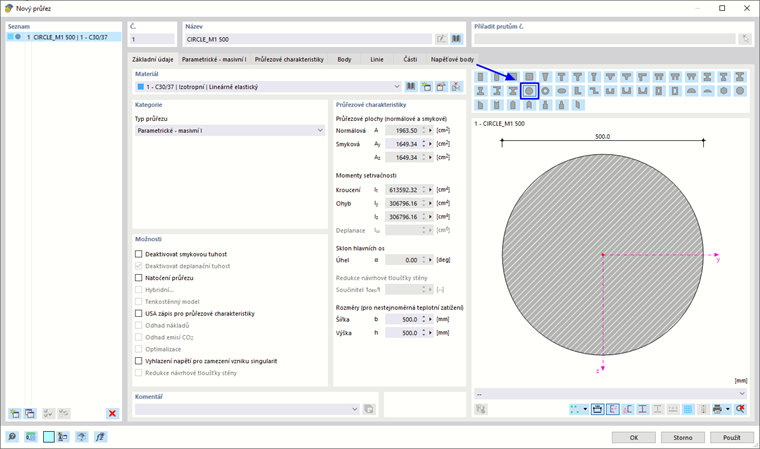

Výběr parametrického kruhového průřezu

Zkontrolujte, zda je nastaven materiál C30/37. Poté vyberte záložku Parametrické - masivní I (1). Vyplňte 300 mm pro definici průměru (2).

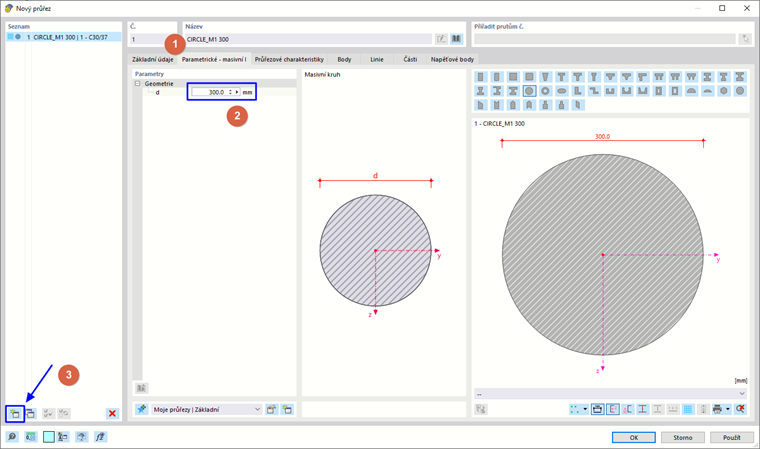

Zadání parametrického řezu

Chcete-li pokračovat v zadání průřezů, klikněte na tlačítko v levém dolním rohu dialogu (3).

Průřez HEA

Vytvoříme průřez č. 2. Profil HEA 200 vybereme pomocí tlačítka v sekci 'Název' (1). Tím otevřeme databázi průřezů.

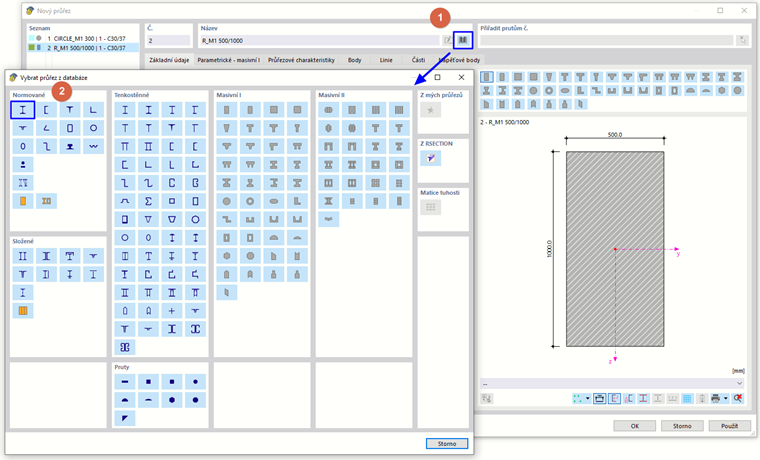

Standardizované ocelové průřezy v databázi

V sekci 'Normované - ocelové' klikněte na tlačítko (2). V dalším dialogu vyberte pomocí možností filtrování průřez.

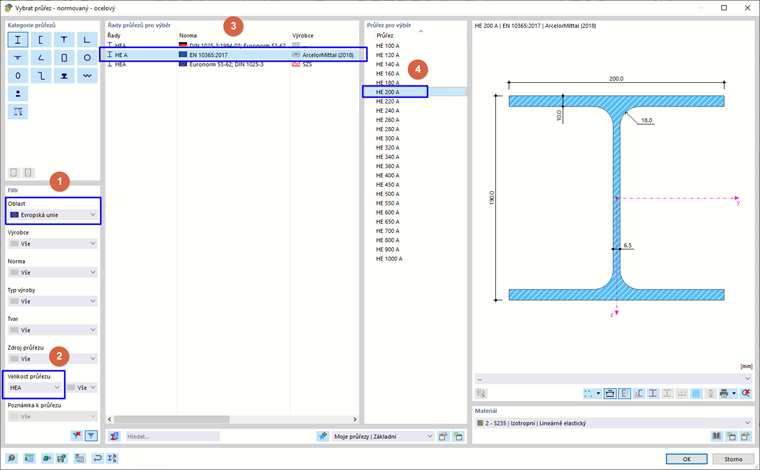

Výběr průřezu HE 200 A v databázi

V sekci 'Filtr' vyberte ze seznamu oblast Evropská unie (1) a velikost průřezu HEA (2).

Ujistěte se, že je nastavena EN 10365 (3). Poté v pravém sloupci (4) vyberte průřez HE 200 A.

Pokud nebyl materiál oceli S235 nastaven automaticky, vyberte ho v seznamu (5). Kliknutím na OK se vrátíme do dialogu 'Nový průřez'.

Průřez IPE

Stejným způsobem lze definovat průřez IPE 200. Pokud však chcete použít jinou metodu, klikněte na OK a zavřete dialog 'Nový průřez'.

Všechny objekty modelu se nacházejí v tabulce pod pracovním oknem. Tabulka 'Materiály' např. obsahuje oba použité materiály a jejich vlastnosti, zatímco tabulka 'Průřezy' zase obsahuje oba definované průřezy.

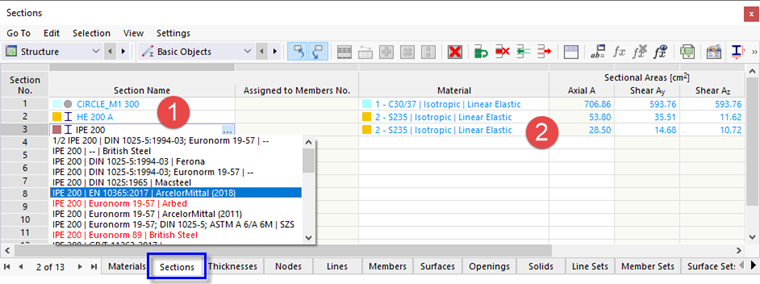

Zadání IPE 200 v tabulce "Průřezy"

Pro zadání profilu IPE 200 je třeba v řádku 3 vybrat buňku 'Název průřezu'. Napište IPE 200 (pozor na mezeru) a během psaní se Vám nabídne seznam odpovídajících průřezů. Vyberte průřezu typu EN 10365 (1).

Ujistěte se, že ve sloupci 'Materiál' (2) je zadán správný materiál S235. Pokud ne, klikněte na tuto buňku a vyberte materiál ze seznamu, který můžete otevřít pomocí tlačítka . Poté klikněte do pracovního okna pro použití změny.

Hlavní průřezy modelu jsou nyní zadány. Bylo by zde také možné vytvořit průvlak desky, ale to si ukážeme zvlášť v dalším kroku.
