Zatěžovací stavy

ZS1: Vlastní tíha

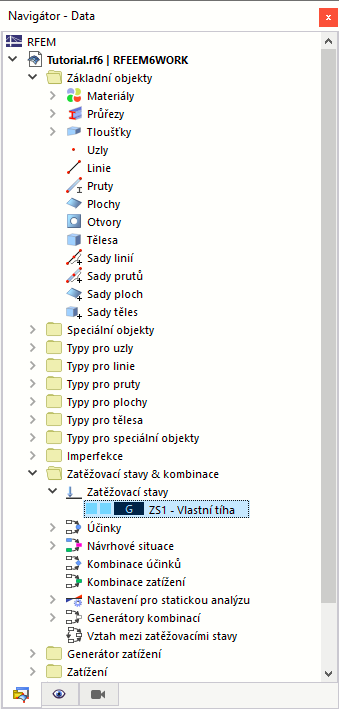

První zatěžovací stav, ZS1, je přednastaven. Jeho parametry můžeme zkontrolovat v navigátoru ve složce Zatěžovací stavy & kombinace v podpoložce Zatěžovací stavy.

01 V navigátoru "ZS 1 - Vlastní tíha"

Dvakrát klikněte na ZS1 - Vlastní tíha.

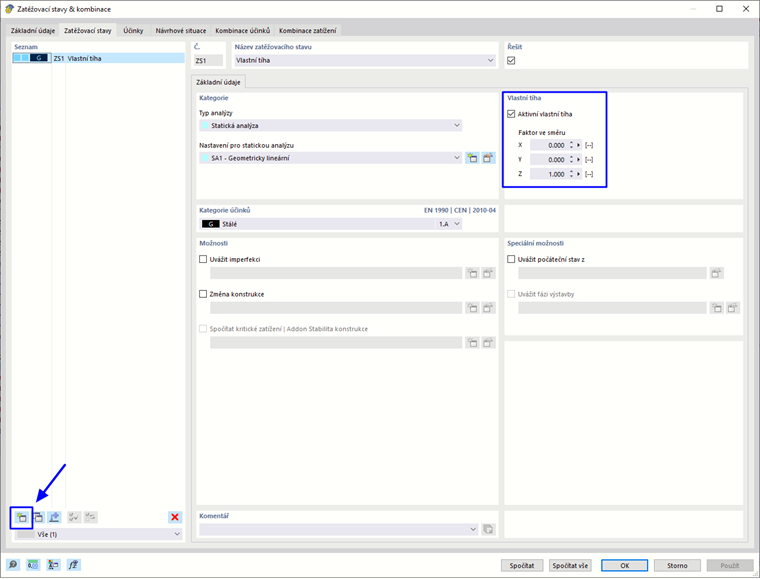

02 Dialog ' Zatěžovací stavy a kombinace '

Tento zatěžovací stav zahrnuje vlastní tíhu všech ploch a prutů: V sekci 'Vlastní tíha' lze nastavit gravitační součinitel, který určí směr působení gravitace v ose Z.

Další zatěžovací stav lze definovat kliknutím na tlačítko v levém dolním rohu dialogu.

ZS2: Dolní deska

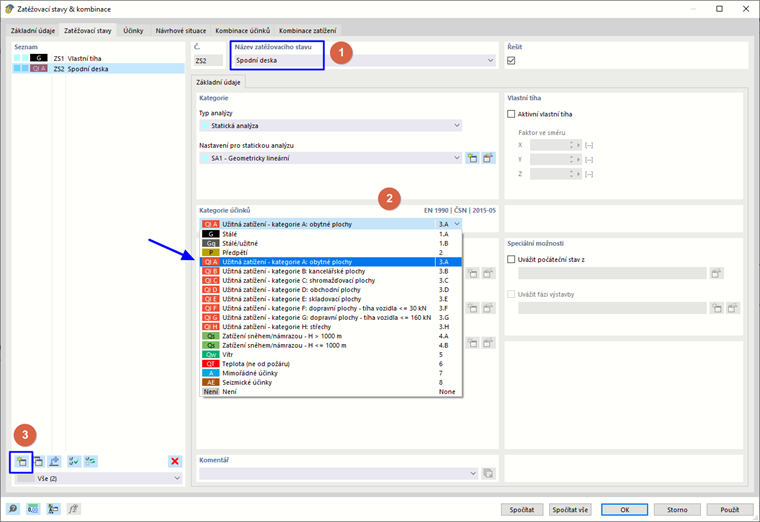

Vytvoří se druhý zatěžovací stav. V sekci 'Název zatěžovacího stavu' zadejte Dolní deska, protože tento zatěžovací stav bude představovat užitné zatížení dolní desky (1).

04 ZS2: Užitné zatížení na dolní desce

V sekci 'Kategorie účinků' otevřete seznam kategorií dostupných podle EN 1990. Vyberte Q |A Užitná zatížení - volba A - kategorie A (viz kapitola Konstrukce a zatížení ) (2).

Dalším kliknutím na tlačítko v levém dolním rohu se vytvoří další zatěžovací stav (3).

ZS3: Horní deska

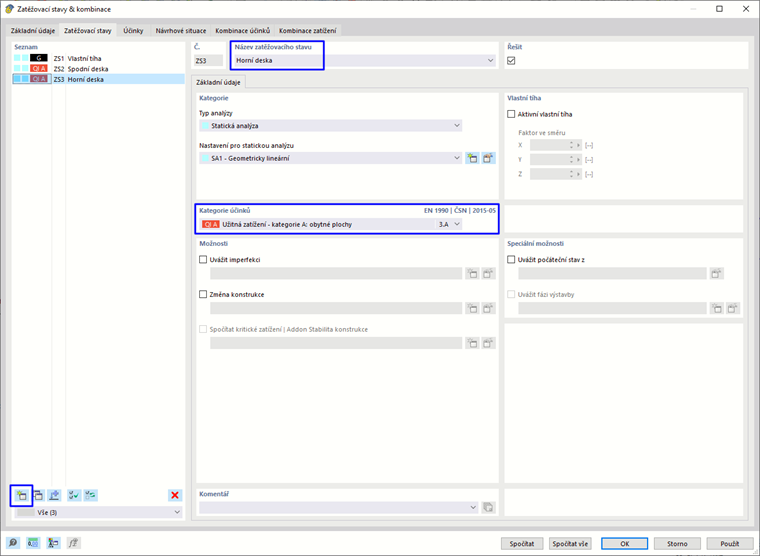

Třetí zatěžovací stav představuje užitné zatížení horní desky. Jako název zatěžovacího stavu napíšeme Horní deska.

06 ZS3: Užitné zatížení na horní desce

' Q |A Užitná zatížení - kategorie účinku A ' se nastaví automaticky.

Opětovným kliknutím na tlačítko vytvoříme poslední zatěžovací stav.

ZS4: Plošina

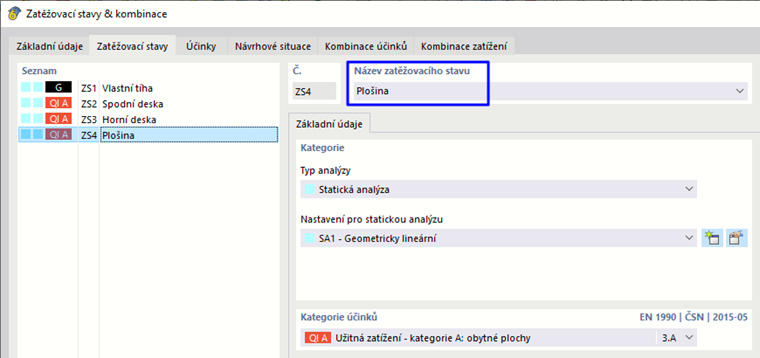

Čtvrtý zatěžovací stav představuje zatížení na plošinu. Vyplňte tedy název Plošina.

08 ZS4: Užitné zatížení na plošinu

' Q |A Užitná zatížení - kategorie účinku A ' se znovu nastaví automaticky.

Nyní jsou definovány všechny zatěžovací stavy. Kliknutím na tlačítko OK dialog zavřete.
