Przypadki obciążeń

PO1: Ciężar własny

Pierwszy przypadek obciążenia PO1 jest ustawiony domyślnie. Aby sprawdzić jego parametry, przejdź do folderu Przypadki obciążeń i kombinacje w nawigatorze i otwórz pozycję Przypadki obciążeń.

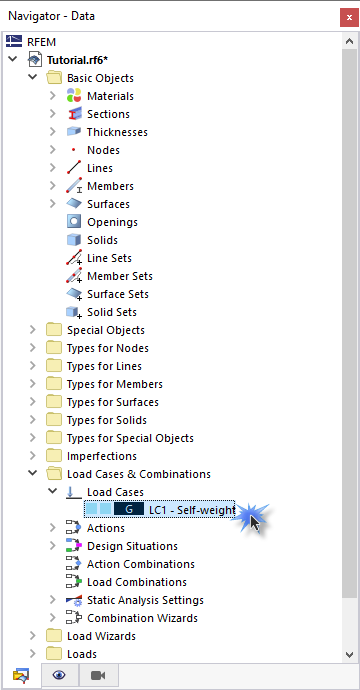

01 "PO1 - Ciężar własny" w Nawigatorze

Kliknij dwukrotnie PO1 - Ciężar własny.

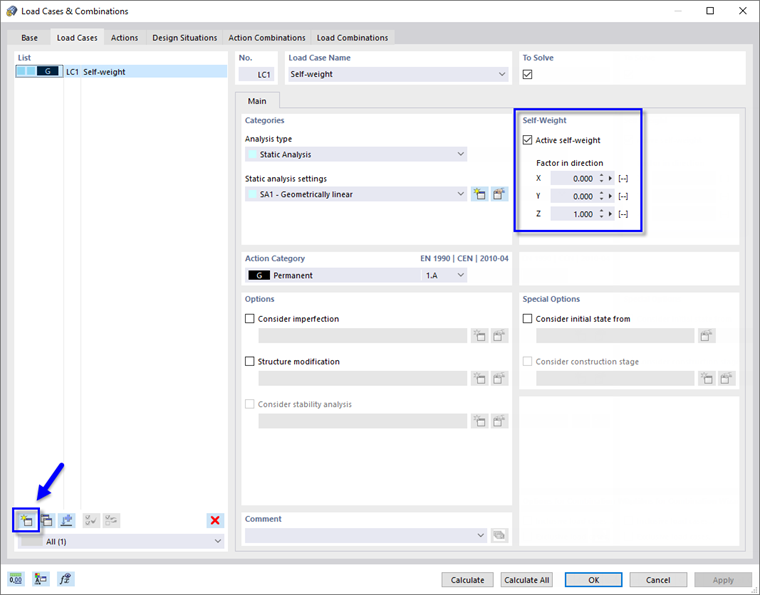

02 Okno dialogowe 'Przypadki obciążeń i kombinacje'

Ten przypadek obciążenia obejmuje ciężar własny wszystkich powierzchni i prętów: W sekcji 'Ciężar własny' można ustawić współczynnik grawitacji, działający w kierunku Z.

Aby zdefiniować kolejny przypadek obciążenia, należy użyć przycisku w lewym dolnym rogu okna dialogowego.

PO2: Dolna płyta

Zostaje utworzony drugi przypadek obciążenia. W polu 'Nazwa przypadku obciążenia' należy wpisać Dolna płyta, ponieważ ten przypadek obciążenia przedstawia obciążenie użytkowe dolnej płyty (1).

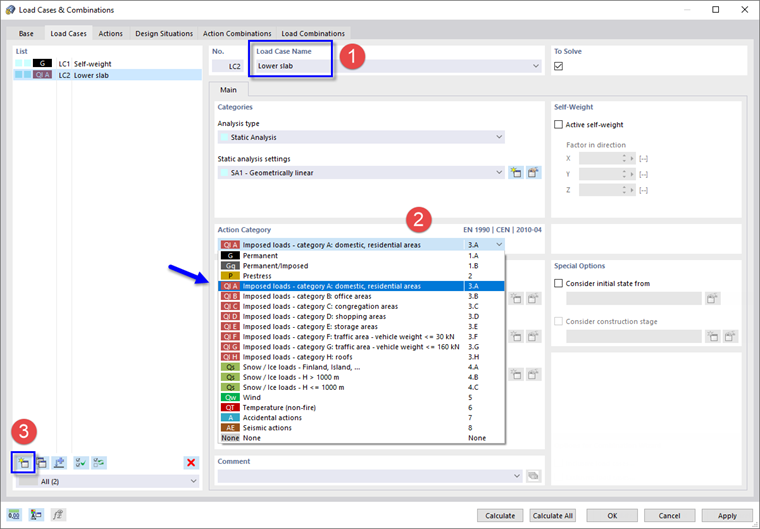

04 PO2: Obciążenie użytkowe na płycie dolnej

W sekcji 'Kategoria oddziaływania' otwórz listę kategorii dostępnych zgodnie z EN 1990. Wybierz pozycję Q|A Obciążenia użytkowe - kategoria A (zob. rozdział Układ i obciążenia) (2).

Po ponownym kliknięciu przycisku w lewym dolnym rogu zostanie utworzony kolejny przypadek obciążenia (3).

PO3: Górna płyta

Trzeci przypadek obciążenia reprezentuje obciążenie zmienne górnej płyty. Jako nazwę przypadku obciążenia wpisz Górna płyta.

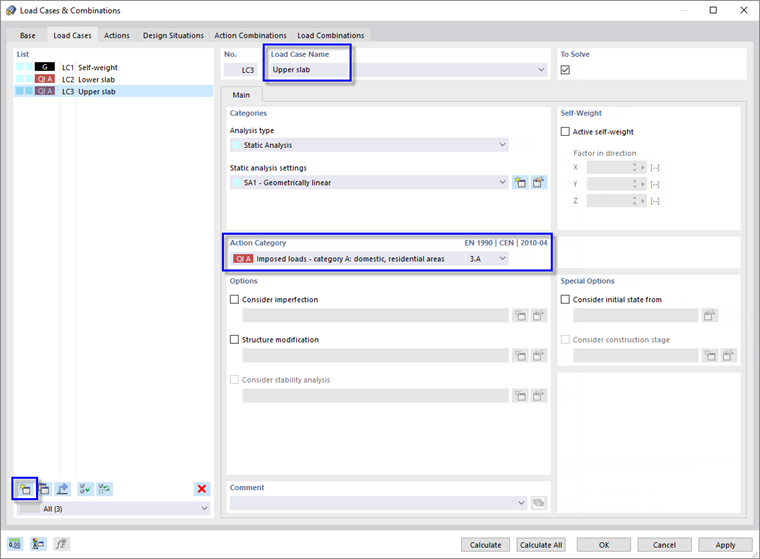

06 PO3: Obciążenie użytkowe na płycie górnej

Kategoria oddziaływania 'Q|Obciążenia użytkowe - kategoria A' została ustawiona automatycznie.

Aby utworzyć ostatni przypadek obciążenia, należy ponownie użyć przycisku .

PO4: Pomost

Czwarty przypadek obciążenia przedstawia obciążenie zmienne pomostu. W polu nazwy należy zatem wpisać Pomost.

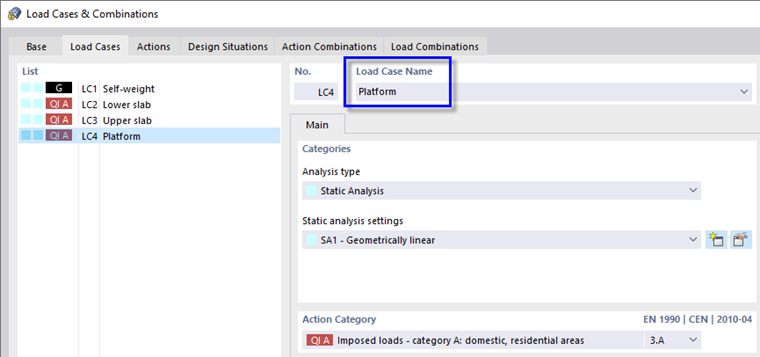

08 PO4: Obciążenie użytkowe na platformie

Kategoria oddziaływania 'Q|A Obciążenia użytkowe - kategoria A' ponownie została ustawiona automatycznie.

Wszystkie przypadki obciążeń są teraz zdefiniowane. Kliknij przycisk OK, aby zamknąć okno dialogowe.
