Lastfälle

LF1: Eigengewicht

Der erste Lastfall LF1 ist voreingestellt. Um dessen Parameter zu überprüfen, gehen Sie im Navigator zum Ordner Lastfälle und Kombinationen und öffnen Sie den Untereintrag Lastfälle.

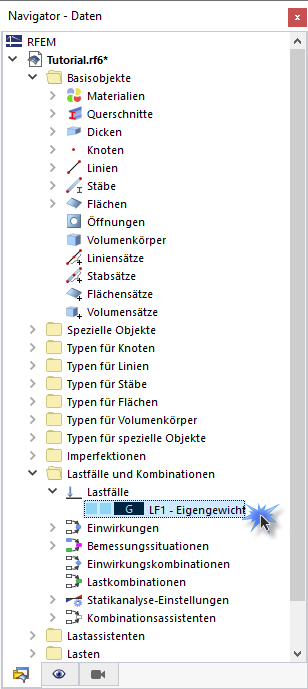

01 'LF1 - Eigengewicht' im Navigator

Doppelklicken Sie auf LF1 - Eigengewicht.

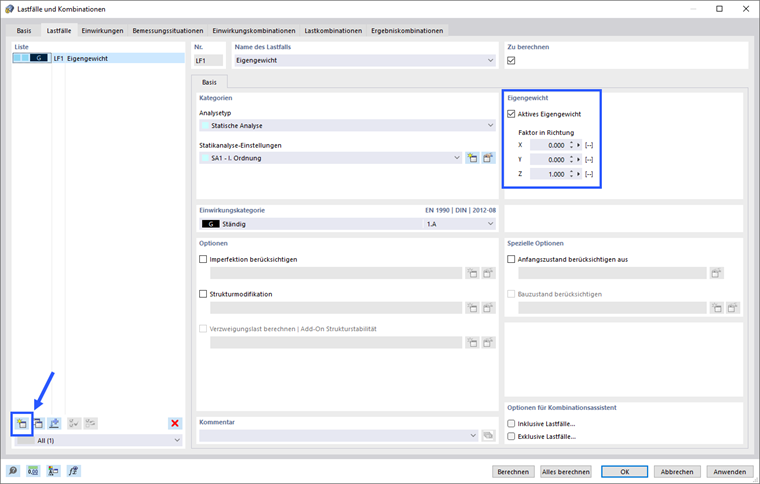

02 Dialog 'Lastfälle und Kombinationen'

Dieser Lastfall beinhaltet das Eigengewicht sämtlicher Flächen und Stäbe: Im Dialogabschnitt 'Eigengewicht' wird der Gravitationsfaktor eingestellt, der in Z-Richtung wirkt.

Die Definition des nächsten Lastfalls erfolgt über die Schaltfläche in der unteren linken Ecke des Dialogs.

LF2: untere Decke

Der zweite Lastfall wird angelegt. Geben Sie im Dialogabschnitt 'Name des Lastfalls' untere Decke ein, da dieser Lastfall die Nutzlast der unteren Platte darstellt (1).

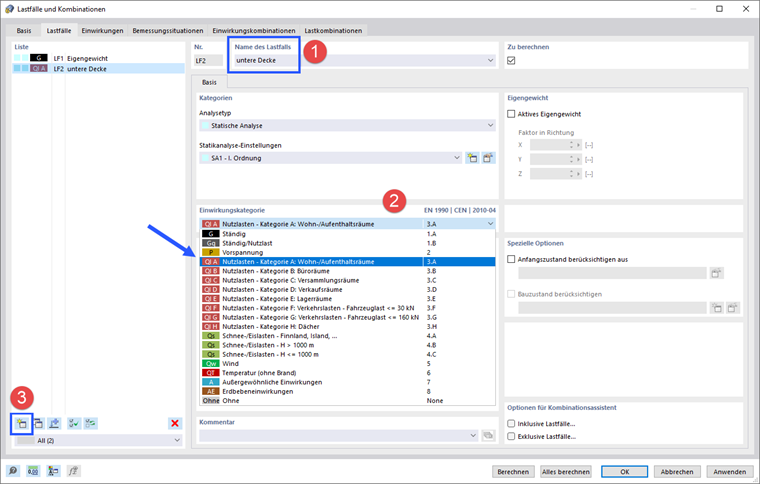

04 LF2: Nutzlast auf unterer Platte

Öffnen Sie im Dialogabschnitt 'Einwirkungskategorie' die Liste der Kategorien, die nach EN 1990 zur Verfügung stehen. Wählen Sie den Eintrag Q|A Nutzlasten - Kategorie A (siehe Kapitel System und Lasten) (2).

Klicken Sie wieder auf die Schaltfläche unten links, um den nächsten Lastfall (3) anzulegen.

LF3: obere Decke

Der dritte Lastfall stellt die Nutzlast der oberen Platte dar. Geben Sie als Lastfallnamen obere Decke ein.

06 LF3: Nutzlast auf oberer Platte

Die Einwirkungskategorie 'Q|Nutzlasten - Kategorie A' wurde automatisch gesetzt.

Ein weiterer Klick auf die Schaltfläche erzeugt den letzten Lastfall.

LF4: Bühne

Der vierte Lastfall steht für die Bühnennutzlast. Geben Sie also Bühne ein.

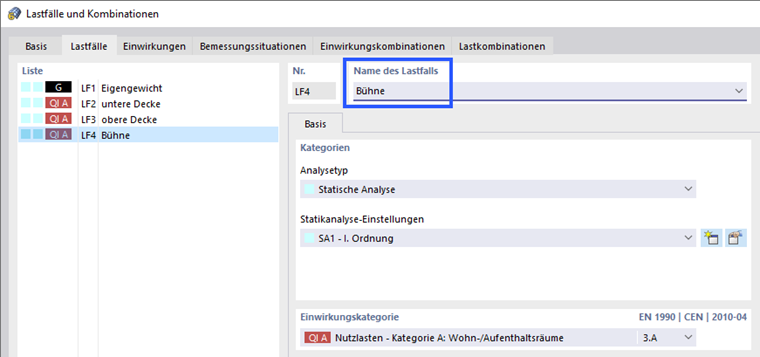

08 LF4: Nutzlast auf der Bühne

Die Einwirkungskategorie 'Q|Nutzlasten - Kategorie A' wurde wieder automatisch gesetzt.

Alle Lastfälle sind nun definiert. Mit OK wird der Dialog geschlossen.
