CC1: Peso proprio

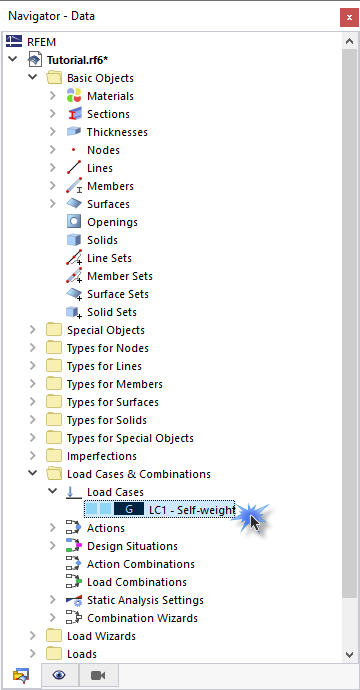

Il primo caso di carico, CC1, è preimpostato. Per controllarne i parametri, vai alla cartella Casi e combinazioni di carico nel navigatore e apri la sottovoce Casi di carico.

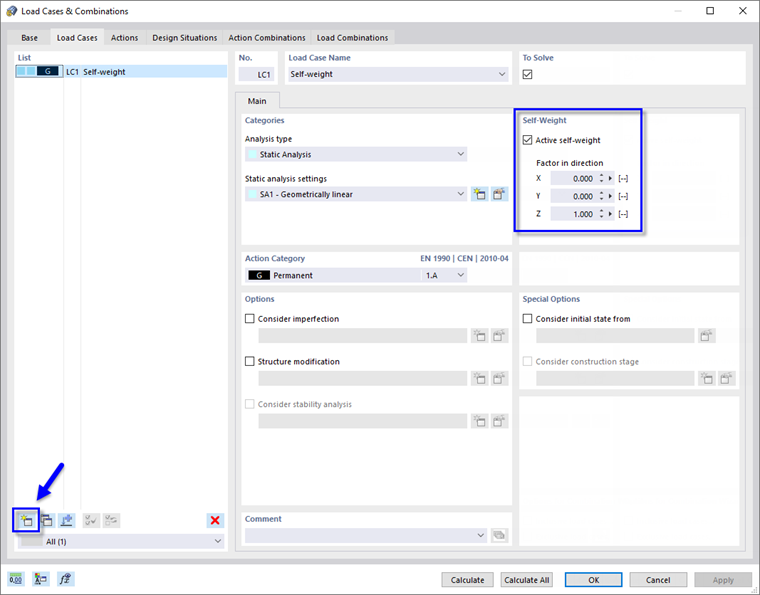

Fare doppio clic su CC1 - Peso proprio.
Questo caso di carico include il peso proprio di tutte le superfici e le aste: Nell'area 'Peso proprio', è impostato il coefficiente gravitazionale che agisce in direzione Z.
Per definire il caso di carico successivo, fare clic sul pulsante
nell'angolo in basso a sinistra della finestra di dialogo.

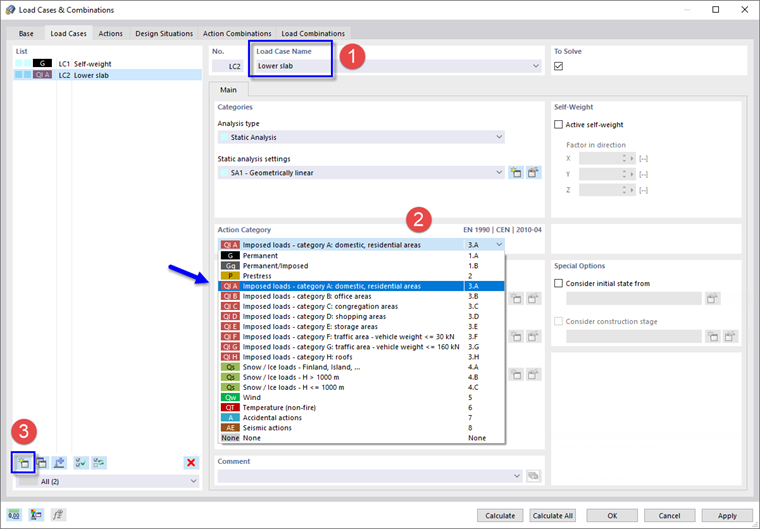

CC2: Solaio inferiore
Viene creato il secondo caso di carico. Nell'area 'Nome del caso di carico', inserire Solo inferiore poiché questo caso di carico rappresenta il carico mobile della soletta inferiore (1).
Nell'area 'Categoria di azione', aprire l'elenco delle categorie disponibili secondo EN 1990. Seleziona Q|A Carichi imposti - opzione categoria A (consultare il capitolo Sistema e carichi) (2).
Cliccare di nuovo il pulsante
nell'angolo in basso a sinistra per creare il caso di carico successivo (3).

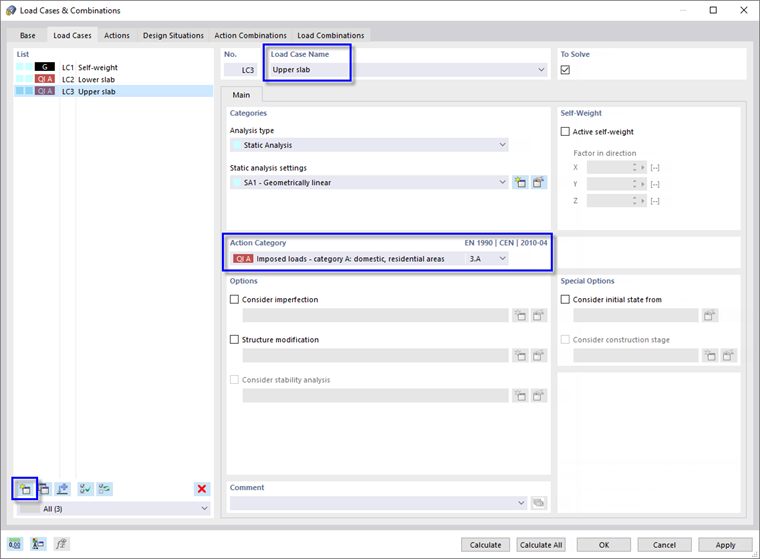

CC3: Solaio superiore
Il terzo caso di carico rappresenta il carico mobile della soletta superiore. Inserire Solo superiore come nome del caso di carico.
La 'Q|A Carichi imposti - categoria di azione A' è stata impostata automaticamente.
Cliccare il pulsante
ancora una volta per creare l'ultimo caso di carico.

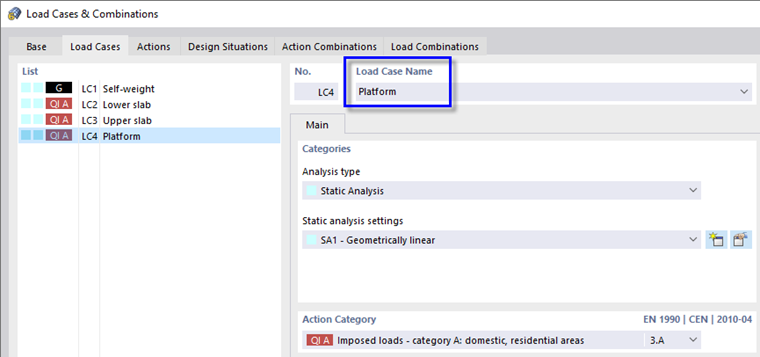

CC4: Piattaforma
Il quarto caso di carico rappresenta il carico mobile della piattaforma. Quindi, inserire Piattaforma.
La 'Q|Una categoria di azioni Carichi imposti - categoria A' è stata impostata di nuovo automaticamente.
Tutti i casi di carico sono stati definiti ora. Fare clic su OK per chiudere la finestra di dialogo.
