Résultats relatifs aux objets

Il est également possible de vérifier les résultats d'objets spécifiques à l'aide du panneau de configuration. Vous pouvez y définir les barres, surfaces ou lignes dont les résultats doivent être affichés exclusivement. Contrairement aux « visibilités », le modèle est affiché en entier.

Désactivez toutes les visibilités en décochant la case Activer dans le « Navigateur - Vues ».

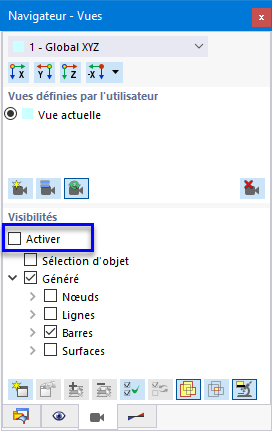

01 Désactivation des visibilités

Poutre de portique

Sélectionnez la poutre de portique (barre n° 4) en cliquant dessus (1). Cliquez ensuite sur l'onglet dans le Panneau de contrôle (2). Assurez-vous que l'option Barres dans la zone « Afficher les résultats sur » est bien définie (3). Sélectionnez l'option Sélection (4) afin que seuls les moments de la poutre sélectionnée soient affichés.

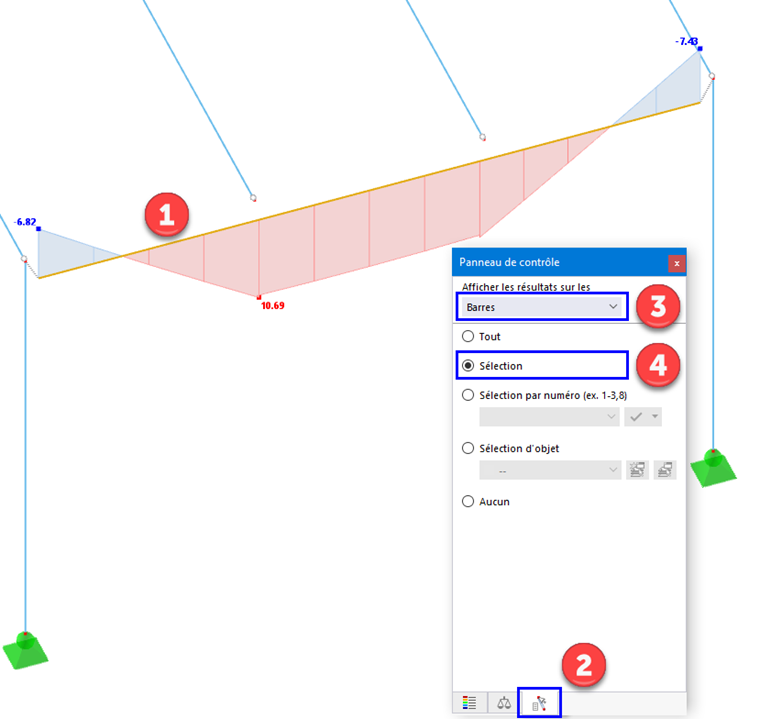

03 Application de la sélection actuelle pour afficher les moments de la poutre du portique

En sélectionnant Tout, vous pouvez à nouveau afficher les moments fléchissant de toutes les barres.

Dalle supérieure

Pour appliquer la sélection aux surfaces, sélectionnez Surfaces dans la liste de la section « Afficher les résultats sur » (1). Entrez ensuite le numéro de surface n° 5 - dalle supérieure - dans le champ de sélection du numéro (2). Cliquez sur le bouton à droite (ou appuyez sur ENTRÉE) pour appliquer cette sélection (3).

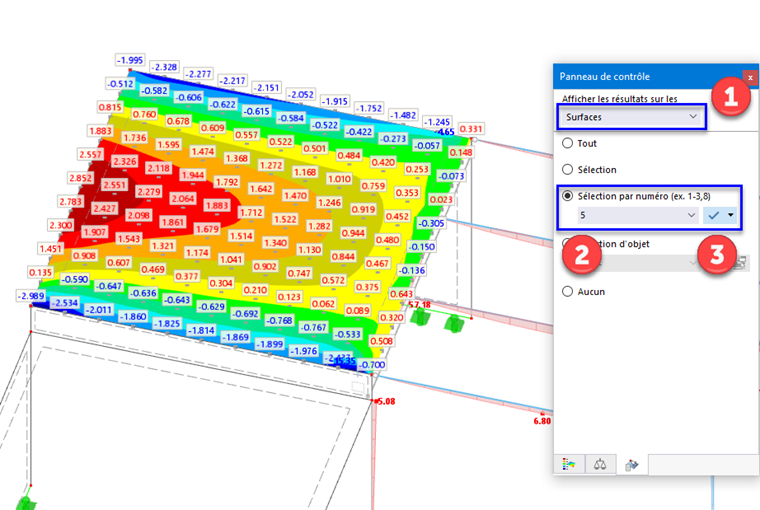

05 Sélection des résultats de surface par numéro

Lors de la vérification du tableau « Surfaces | Contraintes de base » vous pouvez constater que seuls les résultats de cette surface sont inclus.

Réinitialisez l'affichage des résultats en sélectionnant à nouveau l'option Tout.
