Výsledky na objektech

Výsledky vybraných objektů lze také zkontrolovat pomocí ovládacího panelu. Zde je možné definovat pruty, plochy nebo linie, pro které výhradně se mají výsledky zobrazit. Na rozdíl od "viditelností" je model zobrazen v plném zobrazení.

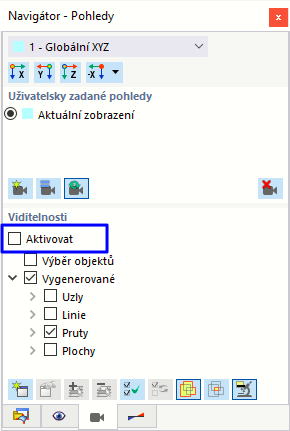

Použití viditelností lze zrušit v políčku Aktivovat v navigátoru 'Pohledy'.

01 Deaktivace viditelností

Nosník rámu

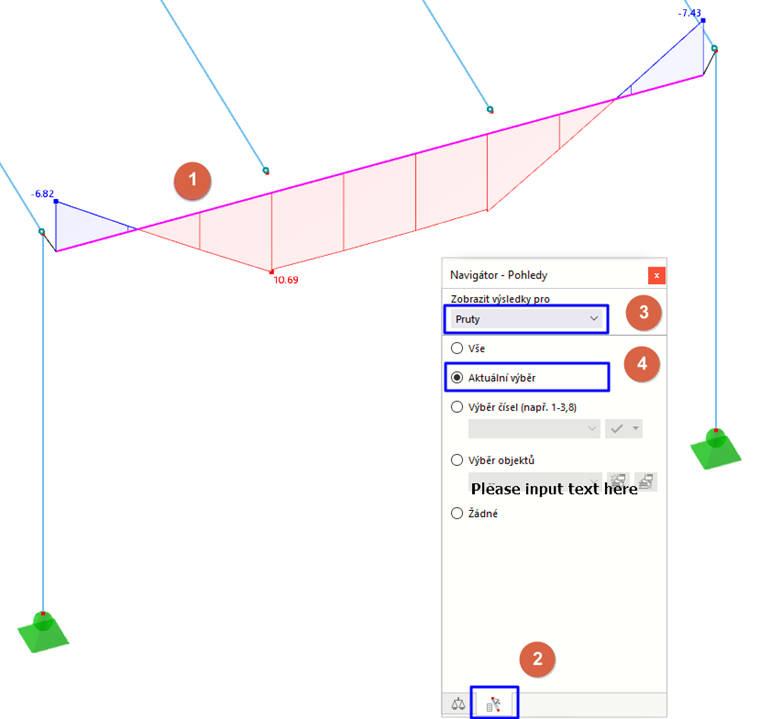

Vyberte nosník rámu kliknutím na něj (prut č. 4) (1). Poté klikněte na záložku v ovládacím panelu (2). V sekci 'Zobrazit výsledky pro' (3) musí být zaškrtnuta možnost Pruty. Pokud zvolíme Aktuální výběr (4), zobrazí se pouze momenty vybraného nosníku.

03 Použití aktuálního výběru pro zobrazení momentů nosníku rámu

Pokud chceme znovu zobrazit ohybové momenty všech prutů, vybereme volbu Vše.

Horní deska

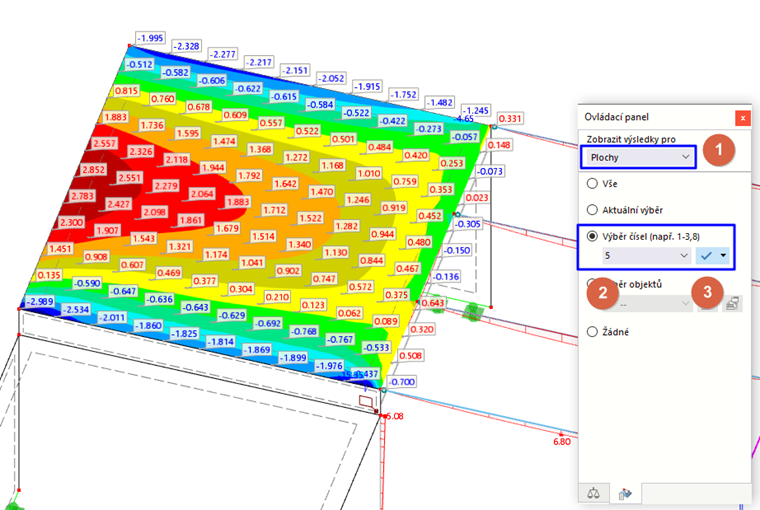

Chcete-li výběr použít pro plochy, je třeba vybrat Plochy ze seznamu v sekci 'Zobrazit výsledky pro' (1). Poté zadáme plochu č. 5 - horní deska - v poli 'Výběr čísel' (2). Kliknutím na tlačítko vpravo (nebo stiskem klávesy Enter) volbu potvrdíme (3).

05 Výběr výsledků ploch podle čísla

Při pohledu na tabulku 'Plochy | Základní napětí' zjistíte, že obsahuje pouze výsledky této plochy.

Zobrazení výsledků se resetuje opětovným výběrem volby Vše.
