Wyniki na obiektach

Za pomocą panelu sterowania można też sprawdzić wyniki dla określonych obiektów. Można tu zdefiniować pręty, powierzchnie lub linie, których wyniki mają być wyłącznie wyświetlane. W przeciwieństwie do „widoczności”, model jest wyświetlany w pełnym widoku.

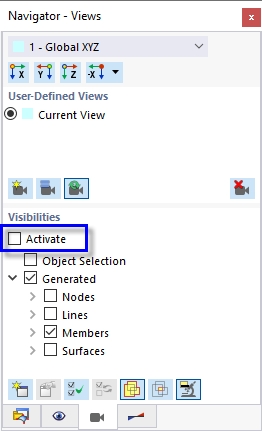

Aby wyłączyć widoczność, należy usunąć zaznaczenie pola wyboru Aktywuj w 'Nawigator - Widoki'.

01 Dezaktywacja widoczności

Belka ramy

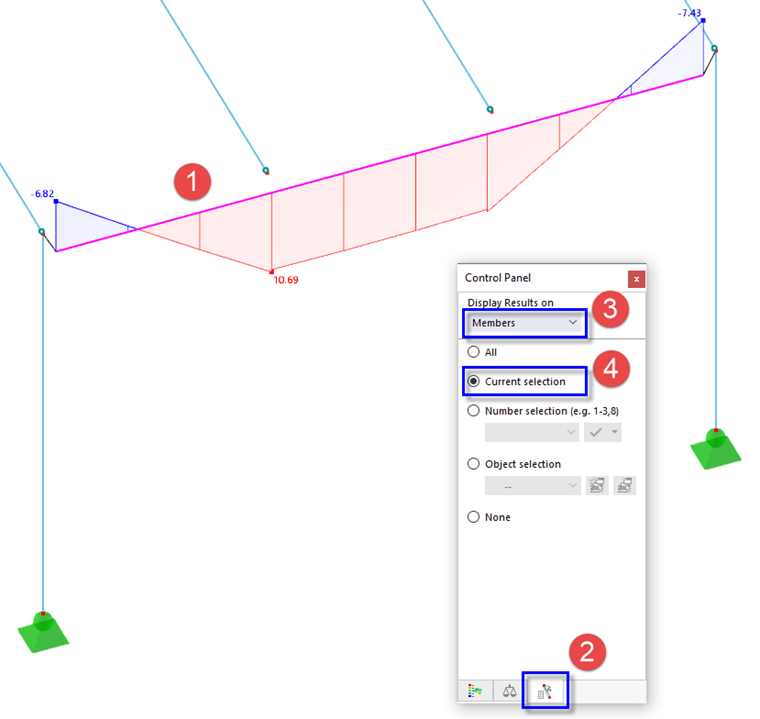

Należy wybrać belkę ramy (pręt nr 4), klikając go (1). Następnie kliknij zakładkę w panelu sterowania (2). Należy upewnić się, że w polu 'Wyświetl wyniki na' znajduje się opcja Pręty. Po wybraniu opcji Bieżący wybór (4) pokazane zostaną tylko momenty wybranej belki.

03 Zastosowanie bieżącego wyboru do wyświetlania momentów belki ramy

Aby ponownie wyświetlić momenty zginające wszystkich prętów, należy wybrać opcję Wszystkie.

Górna płyta

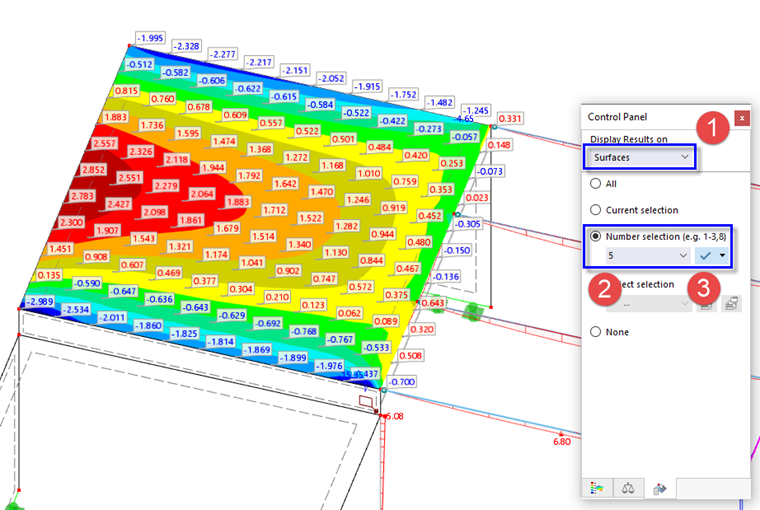

Aby zastosować wybór do powierzchni, należy wybrać Powierzchnie z listy w obszarze 'Wyświetl wyniki na' (1). Następnie należy wprowadzić powierzchnię nr. 5 – górna płyta – w polu 'Wybór numeru' (2). Kliknij przycisk po prawej stronie (lub naciśnij ENTER), aby zastosować ten wybór (3).

05 Wybieranie wyników powierzchni według numerów

Po zaznaczeniu tabeli 'Powierzchni | Naprężenia podstawowe' można zauważyć, że pokazane są wyniki tylko dla tej powierzchni.

Zresetuj widok wyników, wybierając ponownie opcję Wszystkie.
