Risultati sugli oggetti

È anche possibile verificare i risultati di oggetti specifici utilizzando il pannello di controllo. Qui è possibile definire le aste, le superfici o le linee i cui risultati devono essere visualizzati esclusivamente. Contrariamente alle "visibilità", il modello è mostrato a schermo intero.

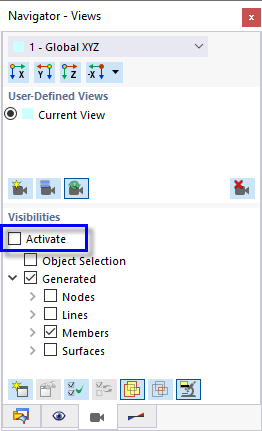

Disattiva tutte le visibilità deselezionando la casella di controllo Attiva nel 'Navigatore - Viste'.

01 Disattivazione delle visibilità

Trave del telaio

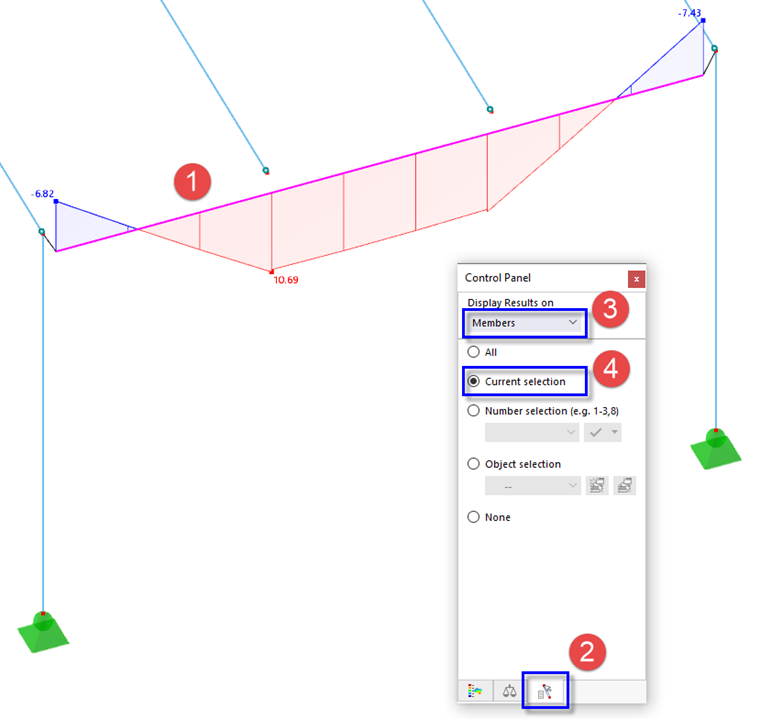

Selezionare la trave del telaio (asta nr. 4) facendo clic su di essa (1). Quindi fare clic sulla scheda del pannello di controllo (2). Assicurati che l'opzione Aste sia impostata nell'area 'Visualizza risultati su' (3). Selezionare l'opzione Selezione corrente (4) in modo che vengano mostrati solo i momenti della trave selezionata.

03 Applicazione della selezione corrente ai momenti di visualizzazione della trave del telaio

Per visualizzare nuovamente i momenti flettenti di tutte le aste, selezionare Tutte.

lastra superiore

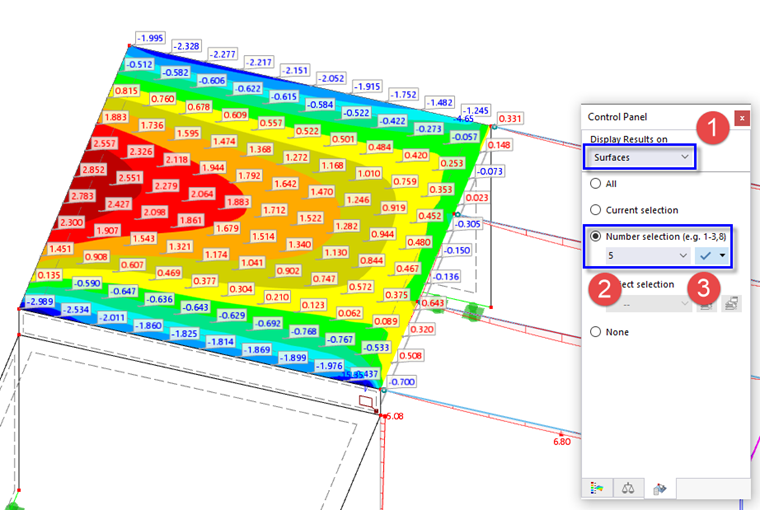

Per applicare la selezione alle superfici, selezionare Superfici dall'elenco nell'area 'Visualizza risultati su' (1). Quindi inserisci la superficie nr. 5 - la soletta superiore - nella casella 'Selezione numero' (2). Fare clic sul pulsante a destra (o premere INVIO) per applicare la selezione (3).

05 Selezione dei risultati della superficie per numero

Quando controlli le 'Superfici | Tensioni di base', noterai che i risultati di questa superficie sono contenuti.

Ripristina la visualizzazione dei risultati selezionando di nuovo l'opzione Tutti.
