Aluminiumbemessung
Wie kann ich Ihnen helfen?
Sie haben Fragen zu Dlubal-Produkten oder benötigen Unterstützung bei der Auswahl für Ihr Projekt?
Sie können mich einfach über die unten angegebenen Kontaktmöglichkeiten erreichen.
Ich freue mich darauf, von Ihnen zu hören!
Dipl.-Ing. (FH) Dipl.-Wirtschaftsing. (FH) Christian Stautner
Head of Sales
Tragfähigkeit und Stabilität
Gesamtanzahl: 5
Aluminiumbemessung | Tragfähigkeit und Stabilität | Leistungsmerkmale
- Große Auswahl an verfügbaren Profilen wie z.B. gewalzte I-Profile, U-Profile, T-Profile, Winkel, rechteckige und runde Hohlprofile, Rundstähle, symmetrische und unsymmetrische, parametrische I-, T- und Winkelprofile, Zusammengesetzte Querschnitte (Eignung für Nachweisverfahren abhängig von gewählter Norm)
- Nachweise für allgemeine RSECTION Querschnitte möglich (in Abhängigkeit der in der jeweiligen Norm zur Verfügung stehenden Nachweisformate), bspw. Vergleichsspannungsnachweis
- Bemessung von gevouteten Stäben (Nachweisverfahren je nach Norm)
- Anpassung der wesentlichen Nachweisbeiwerte und Normparameter möglich
- Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang
- Schnelle und übersichtliche Ergebnisausgabe für einen sofortigen Überblick über den Verlauf der Nachweise nach der Bemessung
- Detaillierte Ausgabe der Bemessungsergebnisse und der wesentlichen Formeln (nachvollziehbarer und prüfbarer Ergebnisweg)
- Übersichtliche numerische Ergebnisausgabe in Masken und die Möglichkeit, diese grafisch in der Struktur darzustellen
- Integration der Ausgabe in das RFEM-/RSTAB-Ausdruckprotokoll
Aluminiumbemessung | Tragfähigkeit und Stabilität | Querschnittstragfähigkeit
- Bemessung auf Zug, Druck, Biegung, Schub, Torsion und kombinierte Schnittgrößen
- Zugnachweis unter Berücksichtigung einer reduzierten Querschnittsfläche (z. B. Lochschwächung) möglich
- Automatische Klassifizierung der Querschnitte zur Überprüfung lokalen Beulens
- Schnittgrößen aus der Berechnung mit Wölbkrafttorsion (7 Freiheitsgrade) werden über den Vergleichspannungsnachweis berücksichtigt (aktuell noch nicht für die Bemessungsnorm ADM 2020 verfügbar).
- Bemessung von Querschnitten der Klasse 4 mit effektiven Querschnittswerten nach EN 1999-1-1 (für RSECTION-Querschnitte sind Lizenzen für RSECTION und "Effektive Querschnitte" erforderlich)
- Schubbeulnachweis unter Berücksichtigung von Quersteifen möglich
Aluminiumbemessung | Tragfähigkeit und Stabilität | Stabilitätsnachweise
- Stabilitätsnachweise für Biegeknicken, Drillknicken und Biegedrillknicken unter Druckbeanspruchung
- Biegedrillknicknachweise für Bauteile mit Momentenbeanspruchung
- Übernahme von Knicklängen aus der Berechnung mit dem Add-On Strukturstabilität möglich

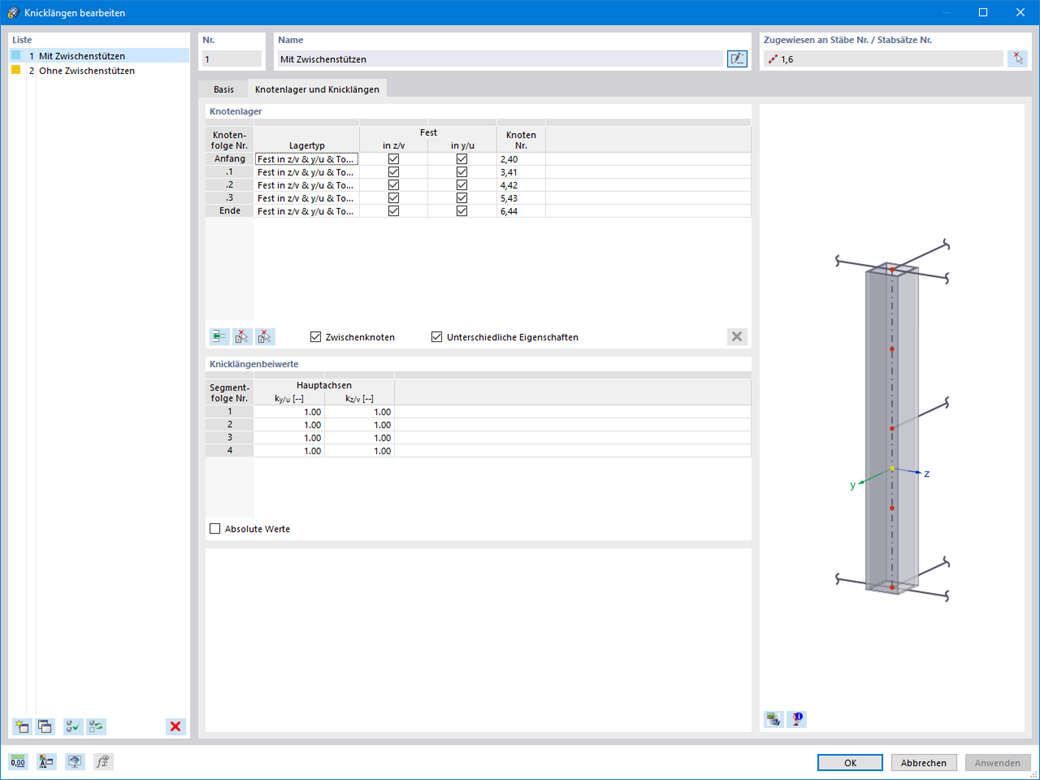

- Grafische Eingabe und Kontrolle von definierten Knotenlagern und Knicklängen für den Stabilitätsnachweis
- Je nach Norm Auswahl zwischen benutzerdefinierter Eingabe von Mcr, analytischer Methode aus der Norm und Nutzung des internen Eigenwertlösers
- Berücksichtigung von Schubfeld und Drehbettung bei Nutzung des Eigenwertlösers
- Grafische Darstellung der Eigenform, wenn der Eigenwertlöser genutzt wurde
- Stabilitätsnachweise für Bauteile mit kombinierter Druck- und Biegebeanspruchung je nach Bemessungsnorm
- Nachvollziehbare Berechnung sämtlicher benötigten Beiwerte wie Interaktionsfaktoren
- Alternative Berücksichtigung aller Effekte für den Stabilitätsnachweis bereits bei der Schnittgrößenermittlung in RFEM/RSTAB (Theorie II. Ordnung, Imperfektionen, Steifigkeitsreduktion, ggf. in Kombination mit dem Add-On Wölbkrafttorsion (7 Freiheitsgrade)
Aluminiumbemessung | Tragfähigkeit und Stabilität | Eingabe
Wie gewohnt führen Sie die Systemeingabe und die Berechnung der Schnittgrößen in den Programmen RFEM und RSTAB durch. Dabei haben Sie unbeschränkten Zugriff auf die umfangreichen Material- und Querschnittsbibliotheken. Wussten Sie schon, dass Sie allgemeine Querschnitte mit dem Programm RSECTION erzeugen können? Das erspart Ihnen einiges an Arbeit.
Keine Angst vor zusätzlichen Fenstern und Eingabe-Chaos! Denn die Aluminiumbemessung ist vollständig in die Hauptprogramme integriert und berücksichtigt automatisch die Struktur sowie die vorhandenen Berechnungsergebnisse. Weitere Eingaben für die Aluminiumbemessung wie Knicklängen, Querschnittsreduzierungen oder Bemessungsparameter können Sie direkt den zu bemessenden Objekten zuordnen. An vielen Stellen im Programm nutzen Sie am besten die [Pick]-Funktion zur grafischen Auswahl – einfach und effektiv.
Aluminiumbemessung | Tragfähigkeit und Stabilität | Ergebnisse
Ihre Bemessung war erfolgreich? Sehr gut, nun kommt der entspannte Teil. Denn das Programm gibt Ihnen die geführten Nachweise tabellarisch aus. Sie können dabei sämtliche Ergebnisdetails detailliert anzeigen lassen. Anhand der übersichtlich präsentierten Nachweisformeln wird es Ihnen problemlos möglich sein, die Ergebnisse auch nachvollziehen zu können. Bei Dlubal-Software gibt es keinen Blackbox-Effekt.

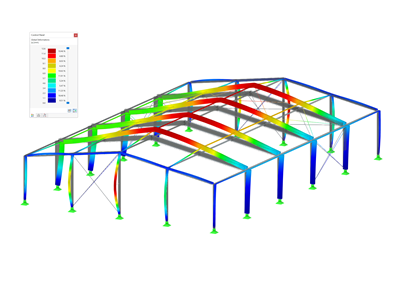

Die Nachweise werden an allen maßgebenden Stellen der Stäbe geführt und Ihnen grafisch als Ergebnisverlauf dargestellt. In der Ergebnisausgabe finden Sie weitere Detailgrafiken vor. Dazu gehören beispielsweise ein Spannungsverlauf am Querschnitt oder die maßgebende Eigenform.

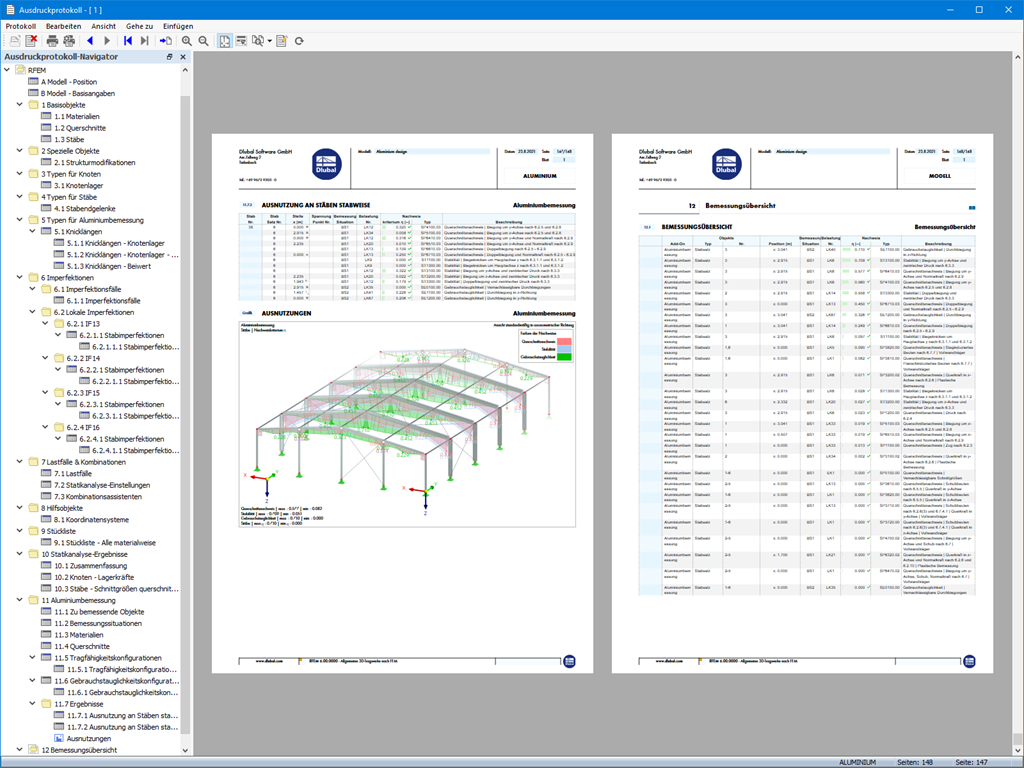

Die gesamten Eingabe- und Ergebnisdaten sind Teil des RFEM-/RSTAB-Ausdruckprotokolls. Den Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise können Sie gezielt selektieren.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
