Este manual descreve o add-on Dimensionamento de Alumínio para os programas RFEM 6 e RSTAB 9. Como a entrada e as funções do add-on são idênticas em ambos os programas, a descrição é feita com base no RFEM. As explicações também se aplicam ao RSTAB.
Ativar Add-On
Você pode ativar ou desativar o uso do add-on de dimensionamento na aba Add-Ons das Modell-Basisangaben.
Um ponto verde antes do nome do add-on significa que você possui uma licença. Um ponto laranja ou azul indica que você pode usar o add-on apenas como versão demo ou de teste e a funcionalidade é limitada.
Definir Norma

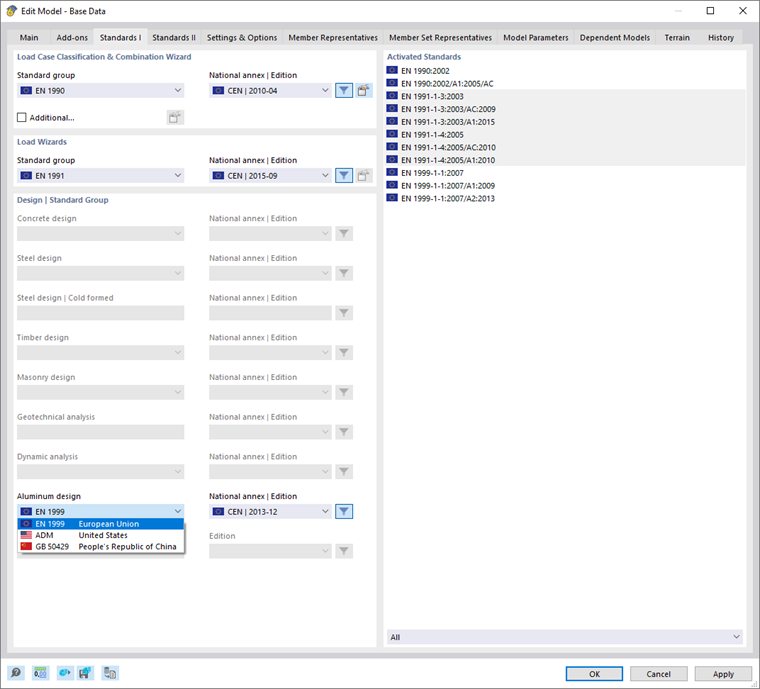

Na aba Normas I das configurações básicas do modelo, você pode selecionar a norma e o anexo nacional, ou a edição que deve ser usada para o dimensionamento de alumínio (ver também o capítulo Normen I do manual do RFEM). Os diálogos de entrada do dimensionamento de alumínio são automaticamente ajustados a esta norma.
As normas de dimensionamento atualmente disponíveis podem ser encontradas na descrição do produto Dimensionamento de Alumínio.
Interface do Usuário do Programa

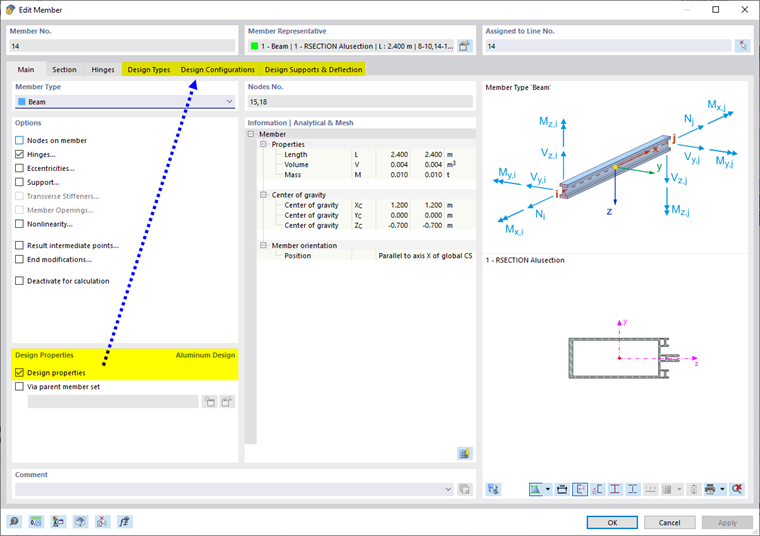

Quando você ativa o add-on de dimensionamento e define a norma, a interface do usuário expande-se para incluir novas entradas no navegador, nas tabelas e nos diálogos. Os parâmetros de dimensionamento de alumínio são, assim, totalmente integrados ao programa. Desta forma, as propriedades de dimensionamento são liberadas para todas as barras e conjuntos de barras que utilizam um material do tipo alumínio.
