Paramètres globaux

Appeler les paramètres globaux

Les paramètres de base pour le dimensionnement de l’acier sont gérés dans la boîte de dialogue « Paramètres globaux ». Cette boîte de dialogue est en grande partie indépendante de la norme que vous avez sélectionnée dans les données de base du modèle. Cependant, les valeurs par défaut peuvent différer.

Vous pouvez appeler les paramètres globaux de l’une des manières suivantes :

1. menu contextuel dans l’entrée de navigateur « Dimensionnement de l’acier »
2. bouton dans la barre d’outils des tableaux pour le dimensionnement de l’acier

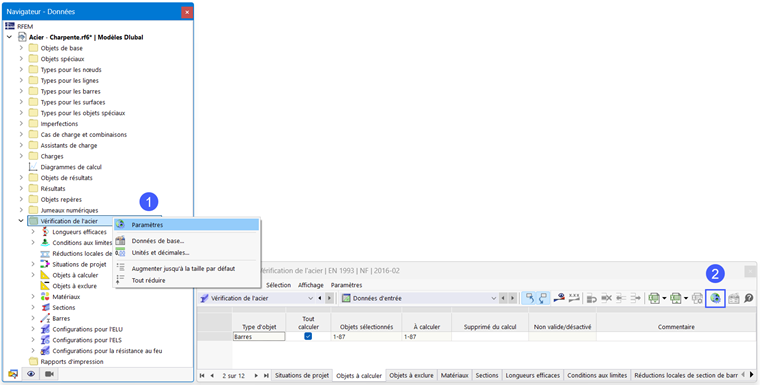

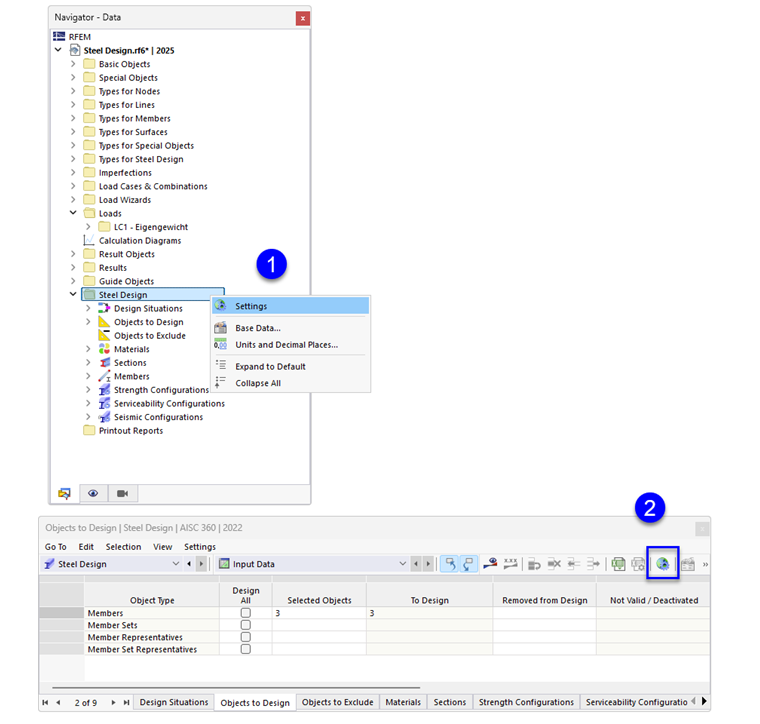

Ouverture de la boîte de dialogue « Paramètres globaux »

Paramètres globaux

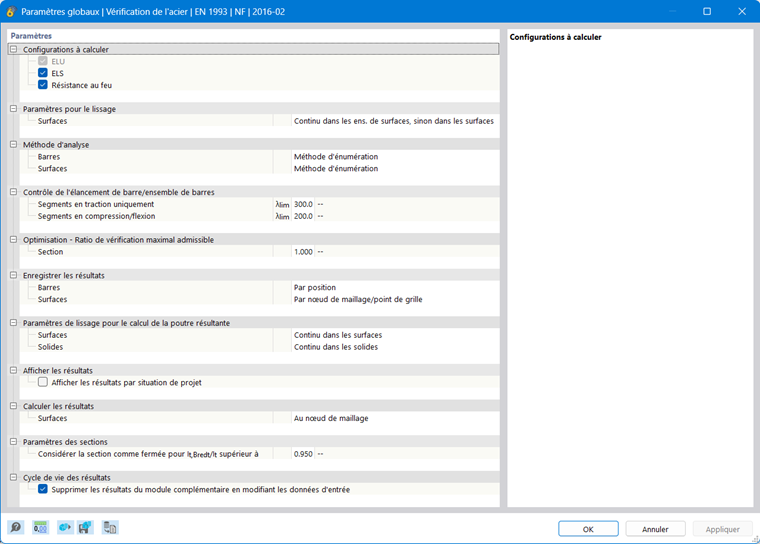

Boite de dialogue « Paramètres globaux » pour la vérification de l’acier selon l’EN 1993

Configurations à dimensionner

Par défaut, toutes les configurations disponibles sont dimensionnées. Toutefois, si vous souhaitez par exemple renoncer à l’étude de l’aptitude au service, désactivez l’option « Aptitude au service ». Aucun justificatif d’aptitude au service ne sera alors établi ; les données d’entrée pour le dimensionnement de l’acier seront réduites en conséquence.

Les situations de calcul affectées à une configuration désactivée ne sont pas prises en compte lors du justificatif. L’affectation des situations de calcul est définie dans le tableau Bemessungssituationen.

Paramètres de lissage

Les paramètres de lissage sont pertinents pour le dimensionnement des surfaces. Les contraintes sont déterminées aux nœuds du maillage EF, puis lissées par une méthode d’interpolation. Vous obtenez ainsi une évolution continue des résultats dans le graphique.

Les paramètres de lissage suivants sont disponibles dans la liste :

• Constant dans les éléments du maillage
• Non continu
• Continu à l’intérieur des surfaces
• Continu à l’intérieur des jeux de surfaces, sinon à l’intérieur des surfaces (paramètre par défaut)
• Continu à l’intérieur de toutes les surfaces

Les différentes possibilités sont décrites dans le chapitre Ergebnisglättung du manuel RFEM.

Méthodes de vérification

Dans cette section, vous pouvez contrôler comment les efforts internes des combinaisons de charges et de résultats sont transmis au dimensionnement. Trois méthodes de vérification sont disponibles dans la liste.

• Méthode par énumération

Toutes les combinaisons de charges et de résultats d’une situation de calcul sont calculées individuellement. Cette approche fournit généralement les résultats les plus précis, mais peut entraîner des temps de calcul plus longs.

• Méthode enveloppe

Tout d’abord, les efforts internes enveloppes (max/min) de toutes les combinaisons de charges et de résultats d’une situation de calcul sont calculés. Les vérifications sont ensuite effectuées avec ces efforts internes. Par rapport à la méthode par énumération, cela permet de réduire le temps de calcul. Il n’est toutefois pas exclu que toutes les configurations soient prises en compte.

• Méthode mixte

Cette approche offre un compromis entre les deux autres méthodes : vous pouvez définir, pour les barres et les surfaces, une limite supérieure du nombre de variantes d’une situation de calcul qui doivent être dimensionnées selon la méthode par énumération. Dès que le nombre de combinaisons de charges et de résultats dépasse cette limite, le dimensionnement est effectué selon la méthode enveloppe.

Vérification des élancements des barres/jeux de barres

Dans le cadre du dimensionnement de l’acier, les élancements des barres et des jeux de barres en traction, en compression ou en flexion sont également vérifiés. Vous pouvez définir ici les valeurs limites (λ_lim, KL/r, etc.). Si des longueurs de flambement sont définies pour les segments des barres ou jeux de barres à dimensionner, elles sont prises en compte dans le calcul des élancements. L’évaluation est effectuée dans les tableaux de résultats pour élancements.

Optimisation - taux d’utilisation maximal admissible

L’add-on peut effectuer une optimisation pour les sections standardisées (voir chapitre Querschnitte). Lors de la vérification des variantes possibles, le taux d’utilisation de la variante est comparé à la valeur maximale définie ici.

Enregistrement des résultats

Pour les modèles comportant plusieurs milliers d’objets, les fichiers de résultats peuvent devenir très volumineux. Deux possibilités sont disponibles dans la liste pour influencer l’enregistrement des résultats de dimensionnement.

• Par position ou Par nœud de maillage/point de grille

Les résultats maximaux sont enregistrés pour tous les points de contrainte des barres ou les nœuds du maillage EF et points de grille des surfaces. Cela a un impact correspondant sur la taille du fichier.

• Par objet

Seuls les résultats maximaux de chaque barre ou de chaque surface sont enregistrés. Le fichier de résultats est ainsi nettement plus petit.

Paramètres de lissage pour le calcul des barres de résultats

Une barre de résultats intègre les efforts internes des barres, surfaces ou solides. Pour le dimensionnement dans l’add-on, vous pouvez définir quel paramètre de lissage est appliqué lors de l’intégration des résultats. Les possibilités suivantes sont disponibles dans la liste :

• Constant dans les éléments du maillage
• Non continu
• Continu à l’intérieur des surfaces ou des solides
• Continu à l’intérieur des jeux de surfaces ou de solides, sinon à l’intérieur des surfaces ou des solides
• Continu à l’intérieur de toutes les surfaces ou de tous les solides

Les différentes possibilités sont décrites dans le chapitre Ergebnisglättung du manuel RFEM.

Afficher les résultats

Si la case à cocher « Afficher les résultats par situation de calcul » est activée, les résultats sont affichés séparément dans les tableaux pour chaque situation de calcul.

Calculer les résultats

Les résultats des surfaces sont basés sur les résultats aux nœuds du maillage EF, qui sont préparés pour l’affichage graphique en tenant compte des Paramètres de lissage. Comme pour les résultats de l’analyse statique, vous pouvez choisir dans le navigateur - Résultats si les valeurs doivent être affichées aux nœuds du maillage EF ou aux points de grille des surfaces (voir chapitre Valeurs des résultats sur les surfaces du manuel RFEM).

Calcul des résultats de surface au nœud de maillage ou au point de grille

Les deux options de la liste concernent les résultats dans les tableaux et dans les détails de justification : elles permettent de définir si les valeurs des nœuds du maillage ou des points de grille sont affichées. Le maillage des surfaces représente un affichage indépendant du maillage EF, avec des points de résultat à intervalles réguliers (voir chapitre Surfaces du manuel RFEM). Ces options n’ont aucune influence sur les résultats graphiques.

Paramètres pour les sections

Dans certaines normes de dimensionnement, il existe des sections qui ne s’appliquent qu’aux sections fermées ou qu’aux sections ouvertes. La distinction entre sections ouvertes et fermées pour les formes de section générales se fait en examinant la part de Bredt I_t,Bredt par rapport au moment d’inertie en torsion total I_t. Pour les sections fermées, le moment d’inertie en torsion résulte presque entièrement de la part de Bredt.

Cycle de vie des résultats

Dès que vous apportez une modification aux données d’entrée, les résultats du dimensionnement de l’acier sont supprimés. Cela garantit que le dimensionnement repose sur les conditions aux limites correctes. Dans certains cas, il peut toutefois être approprié de conserver les résultats (par exemple pour effectuer une modification dans un modèle complexe qui n’a aucune influence sur le dimensionnement). Dans ce cas, désactivez la case à cocher. Lors d’une modification, aucun recalcul n’est alors effectué. Tous les résultats affectés par cette modification sont affichés en rouge. Ils peuvent ne plus être valides. Ils ne seront mis à jour qu’après un nouveau dimensionnement.
