Configuración general

Acceso a configuraciones globales

Las configuraciones básicas para el dimensionamiento de acero se gestionan en el cuadro de diálogo 'Configuraciones globales'. Este cuadro de diálogo es esencialmente independiente de la norma que haya seleccionado en las configuraciones de base del modelo. Sin embargo, los valores predeterminados pueden diferir.

Puede acceder a las configuraciones globales mediante una de las siguientes opciones:

1. Menú contextual en la entrada del navegador 'Dimensionamiento de acero'
2. Botón en la barra de herramientas de las tablas para el dimensionamiento de acero

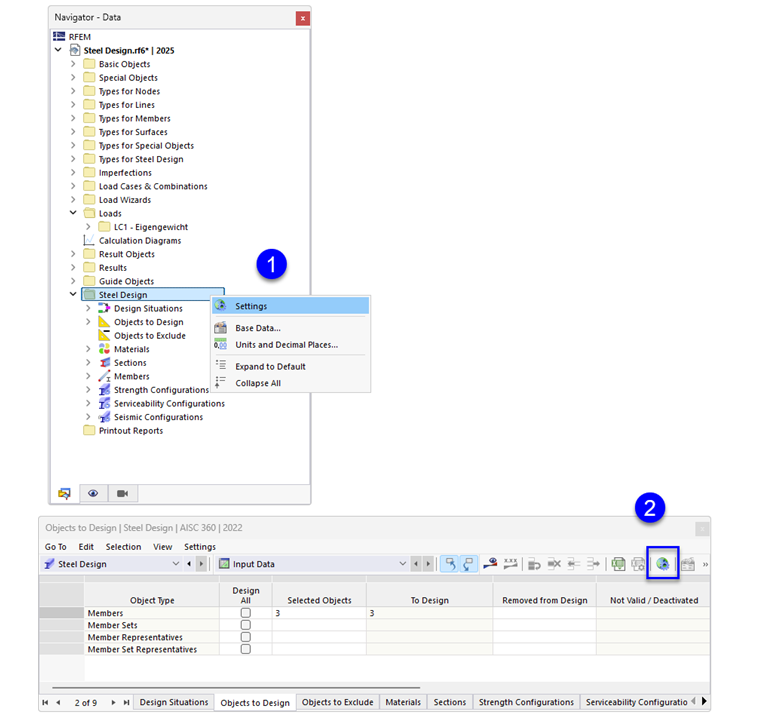

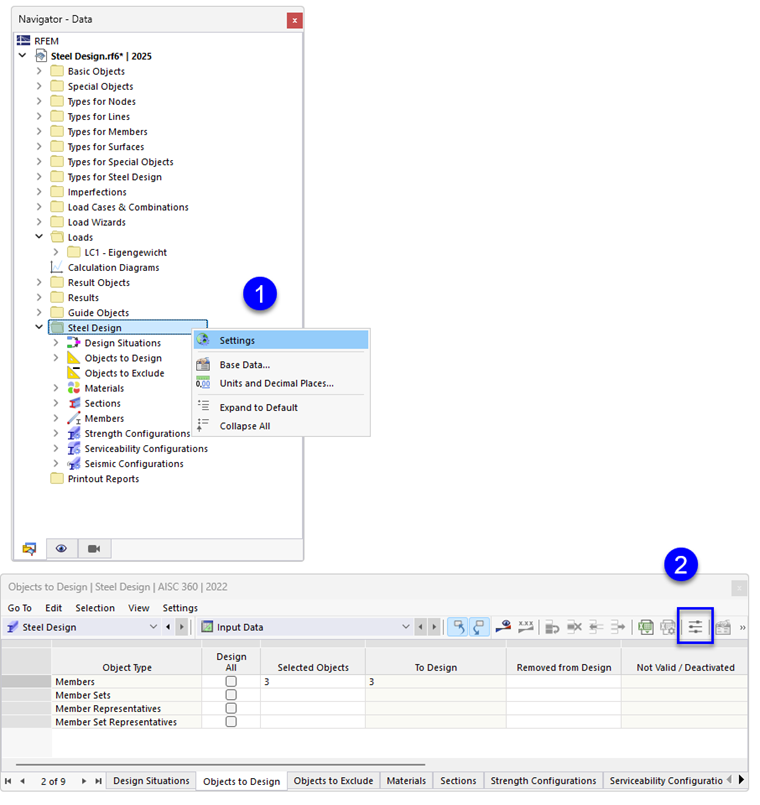

Abrir el cuadro de diálogo "Configuración global"

Configuraciones globales

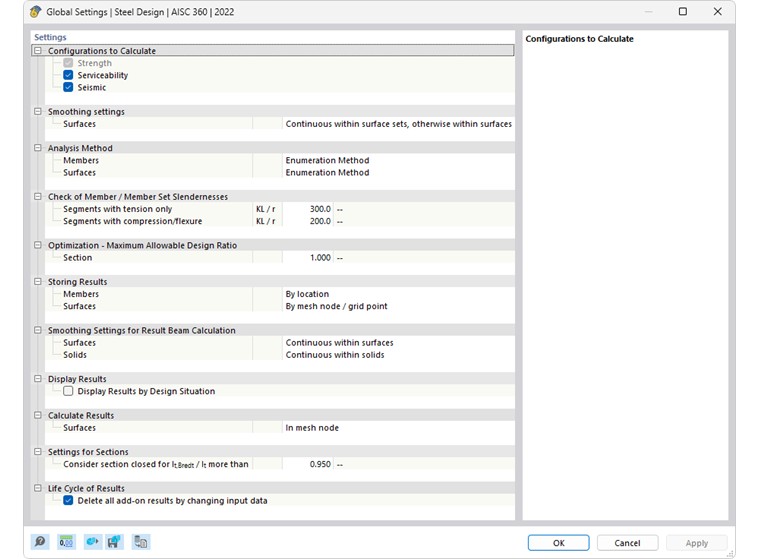

Cuadro de diálogo "Configuración global" para el cálculo de acero según la EN 1993

Configuraciones a calcular

Por defecto se calculan todas las configuraciones disponibles. Sin embargo, si desea, por ejemplo, omitir el análisis de la aptitud para el servicio, desactive la opción 'Aptitud para el servicio'. De este modo, no se realizarán verificaciones de aptitud para el servicio; los datos de entrada para el dimensionamiento de acero se reducen en consecuencia.

Las situaciones de dimensionamiento que están asociadas a una configuración desactivada no se tendrán en cuenta durante las verificaciones. La asignación de las situaciones de dimensionamiento se regula en la tabla Situaciones de dimensionamiento.

Configuraciones de suavizado

Las configuraciones de suavizado son relevantes para el dimensionamiento de superficies. Las tensiones se calculan para los nudos de la malla de EF y luego se suavizan mediante un proceso de interpolación. Así puede ver un desarrollo continuo de los resultados en el gráfico.

En la lista están disponibles las siguientes configuraciones de suavizado:

• Constante en elementos de malla
• No continua
• Continua dentro de superficies
• Continua dentro de conjuntos de superficies, de lo contrario dentro de superficies (predeterminado)
• Continua dentro de todas las superficies

Las diferentes opciones se describen en el capítulo Suavizado de resultados del manual de RFEM.

Métodos de verificación

En esta sección puede controlar cómo se transfieren los esfuerzos internos de combinaciones de carga y resultado al dimensionamiento. Hay tres métodos de verificación disponibles en la lista.

• Método de enumeración

Todas las combinaciones de carga y resultado de una situación de dimensionamiento se calculan individualmente. Este enfoque generalmente proporciona los resultados más precisos, pero puede llevar a tiempos de cálculo más largos.

• Método envolvente

Primero se calculan los esfuerzos internos envolventes (máx/min) de todas las combinaciones de carga y resultado de una situación de dimensionamiento. Las verificaciones se realizan con estos esfuerzos internos. En comparación con el método de enumeración, esto puede reducir el tiempo de cálculo. Sin embargo, no se puede excluir que se capturen todas las configuraciones.

• Método mixto

Este enfoque ofrece un compromiso entre los otros dos métodos: Puede establecer un límite superior para las variantes de una situación de dimensionamiento para las barras y superficies respectivamente, que deben dimensionarse mediante el método de enumeración. Una vez que el número de combinaciones de carga y resultado sobrepasa este límite, el dimensionamiento se realiza con el método envolvente.

Verificación de esbelteces de barras/conjuntos de barras

Como parte del dimensionamiento de acero, también se verifica la esbeltez de barras y conjuntos de barras bajo tracción o compresión, respectivamente, flexión. Aquí puede establecer los valores límite λ_lim. Si para las barras o conjuntos de barras a dimensionar se han definido Longitudes de pandeo para los segmentos, se tendrán en cuenta en el cálculo de las esbelteces. La evaluación se lleva a cabo en las tablas de resultados para Esbelteces.

Optimización - uso máximo permitido

El complemento puede realizar una optimización para secciones transversales estandarizadas (ver capítulo Secciones transversales). Al verificar las posibles variantes, se compara el uso de la variante con el valor máximo definido en este lugar.

Guardar los resultados

En modelos con varios miles de objetos, los archivos de resultados pueden ser muy grandes. Hay dos opciones disponibles en la lista que le permiten influir en el almacenamiento de los resultados de dimensionamiento.

• Por ubicación o Por nodo de malla/punto de rejilla

Se guardan los resultados máximos para todos los puntos de tensión de las barras o los nodos de malla de EF y puntos de rejilla de las superficies. Esto afecta el tamaño del archivo en consecuencia.

• Por objeto

Solo se guardan los resultados máximos de cada barra o cada superficie. El archivo de resultados es significativamente más pequeño.

Configuraciones de suavizado para el cálculo de resultados de barra

Un Barra de resultados integra los esfuerzos internos de barras, superficies o cuerpos sólidos. Para el dimensionamiento en el complemento, puede controlar qué configuración de suavizado se aplicará a la integración de resultados. En la lista están disponibles las siguientes opciones:

• Constante en elementos de malla
• No continua
• Continua dentro de superficies o cuerpos sólidos
• Continua dentro de conjuntos de superficies o cuerpos de volumen, de lo contrario dentro de superficies o cuerpos sólidos
• Continua dentro de todas las superficies o cuerpos sólidos

Las diferentes opciones se describen en el capítulo Suavizado de resultados del manual de RFEM.

Mostrar resultados

Si está marcada la casilla 'Mostrar resultados por situación de dimensionamiento', los resultados se muestran por separado para cada situación de dimensionamiento en las tablas.

Calcular resultados

Los resultados de las superficies se basan en los resultados en los nodos de la malla de EF, que son preparados para la salida gráfica teniendo en cuenta las Configuraciones de suavizado. Al igual que para los resultados del análisis estructural, puede seleccionar en el navegador - Resultados si los valores se muestran en los nodos de la malla de EF o en los puntos de rejilla de las superficies (ver capítulo Valores de resultados en superficies del manual de RFEM).

Cálculo de resultados de superficie en nodos de malla o puntos de rejilla

Las dos opciones de la lista afectan los resultados en las tablas: puede controlar si se muestran los valores de los nodos de la malla o de los puntos de rejilla. La rejilla de superficies representa una salida independiente de la malla de EF en puntos de resultados con intervalos regulares (ver capítulo Superficies del manual de RFEM).

Configuraciones para secciones transversales

En algunas normativas de dimensionamiento hay secciones que solo se aplican a secciones transversales cerradas o abiertas. La delimitación entre secciones transversales abiertas y cerradas en formas de secciones generales se lleva a cabo mediante la consideración de la participación de Bredt I_t,Bredt en el momento de inercia de torsión total I_t. En secciones transversales cerradas, el momento de inercia de torsión se compone casi completamente de la participación de Bredt.

Ciclo de vida de los resultados

Cuando realiza un cambio en los datos de entrada, los resultados del dimensionamiento de acero se eliminan. Esto asegura que el dimensionamiento se realice bajo las condiciones de contorno correctas. Sin embargo, en algunos casos puede ser apropiado conservar los resultados (por ejemplo, para realizar un cambio en un modelo complejo que no afecta el dimensionamiento). En ese caso, desmarque la casilla de verificación. Al realizar un cambio, no se realizará un nuevo cálculo. Todos los resultados afectados por este cambio se mostrarán en rojo. Podrían no ser válidos. Solo después de un nuevo dimensionamiento se actualizarán.
