Globální nastavení

Otevřít globální nastavení

Základní nastavení pro návrh oceli se spravuje v dialogu 'Globální nastavení'. Tento dialog je v zásadě nezávislý na normě, kterou jste vybrali v základních údajích modelu. Výchozí hodnoty se však mohou lišit.

Globální nastavení můžete otevřít jedním z následujících způsobů:

1. kontextová nabídka v položce navigátoru 'Návrh oceli'
2. tlačítko v nástrojové liště tabulek pro návrh oceli

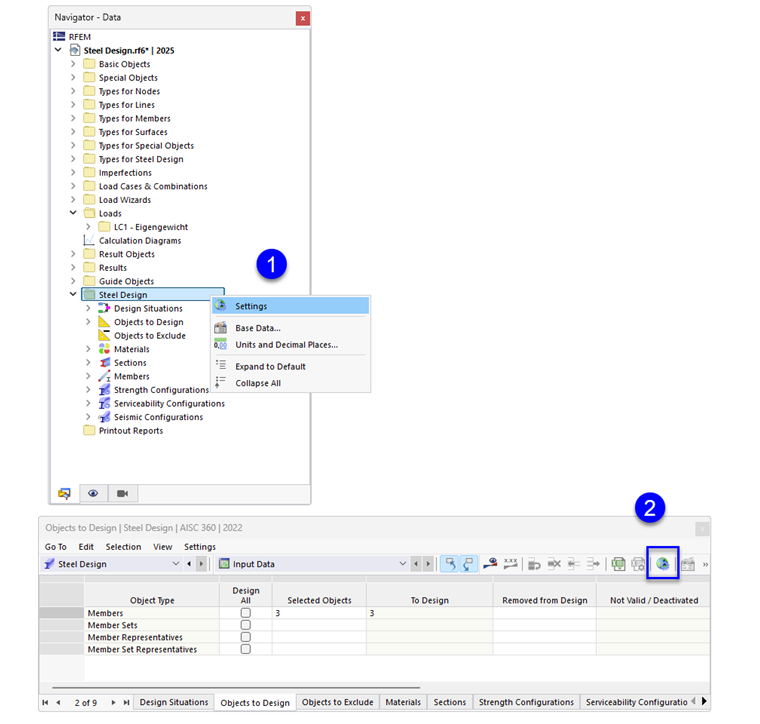

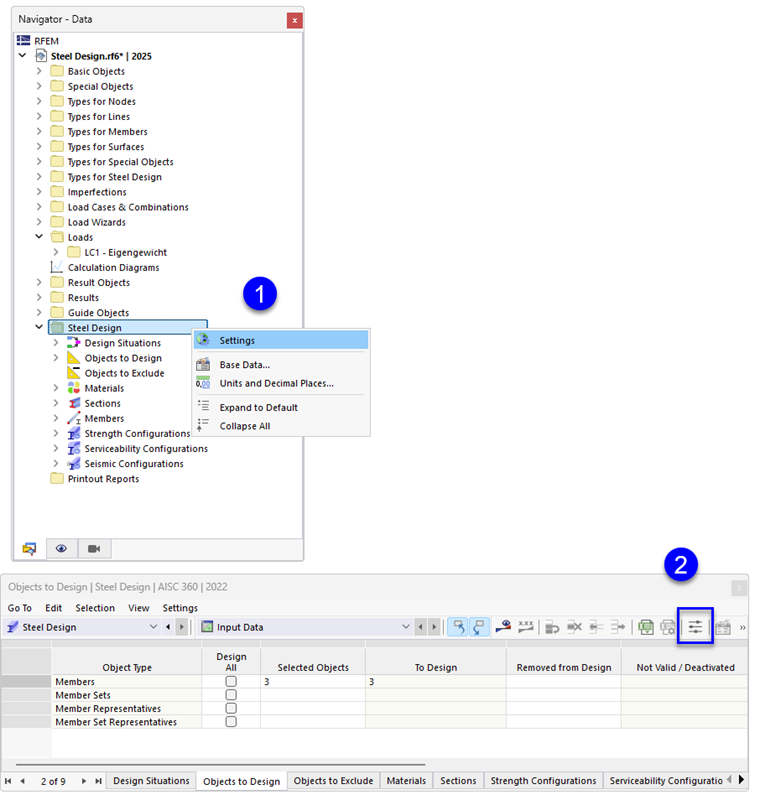

Otevření dialogu „Globální nastavení“

Globální nastavení

Dialog "Globální nastavení" pro posouzení ocelových konstrukcí podle EN 1993

Konfigurace k výpočtu

Ve výchozím nastavení se navrhují všechny dostupné konfigurace. Pokud se však například chcete obejít bez posouzení použitelnosti, deaktivujte možnost 'Použitelnost'. Tím se nebudou provádět žádná posouzení použitelnosti; vstupní data pro návrh oceli se tomu odpovídajícím způsobem zredukují.

Návrhové situace přiřazené k deaktivované konfiguraci se při posouzení neberou v úvahu. Přiřazení návrhových situací je upraveno v tabulce Návrhové situace.

Nastavení vyhlazování

Nastavení vyhlazování je relevantní pro návrh ploch. Napětí se stanovují pro uzly konečné sítě a poté se vyhlazují interpolační metodou. V grafickém zobrazení tak vidíte spojitý průběh výsledků.

V seznamu jsou k dispozici následující nastavení vyhlazování:

• Konstantní v prvcích sítě
• Nespojitě
• Spojitě v rámci ploch
• Spojitě v rámci sad ploch, jinak v rámci ploch (výchozí nastavení)
• Spojitě v rámci všech ploch

Jednotlivé možnosti jsou popsány v kapitole Ergebnisglättung příručky RFEM.

Postup posouzení

V této části můžete řídit, jak se vnitřní síly kombinací zatížení a výsledků předávají do návrhu. V seznamu jsou k dispozici tři postupy posouzení.

• Metoda výčtu

Všechny kombinace zatížení a výsledků jedné návrhové situace se počítají jednotlivě. Tento přístup zpravidla poskytuje nejpřesnější výsledky, může však vést k delším dobám výpočtu.

• Metoda obálky

Nejprve se vypočtou obálkové vnitřní síly (max/min) všech kombinací zatížení a výsledků jedné návrhové situace. Posouzení se pak provádí s těmito vnitřními silami. Ve srovnání s metodou výčtu lze tím zkrátit dobu výpočtu. Nelze však vyloučit, že budou zachyceny všechny kombinace.

• Smíšená metoda

Tento přístup představuje kompromis mezi oběma ostatními metodami: Pro pruty a plochy můžete stanovit horní mez pro varianty jedné návrhové situace, které se mají navrhovat metodou výčtu. Jakmile počet kombinací zatížení a výsledků tento limit překročí, provede se návrh metodou obálky.

Kontrola štíhlostí prutů/sad prutů

V rámci návrhu oceli se rovněž kontrolují štíhlosti prutů a sad prutů při tahu nebo tlaku, resp. ohybu. Zde můžete stanovit mezní hodnoty (λ_lim, KL/r atd.). Pokud jsou pro navrhované pruty nebo sady prutů definovány Délky vzpěru pro segmenty, zohlední se při výpočtu štíhlostí. Vyhodnocení probíhá v tabulkách výsledků pro Štíhlosti.

Optimalizace - maximální přípustné využití

Doplněk může provádět optimalizaci pro standardizované průřezy (viz kapitola Průřezy). Při kontrole možných variant se přitom využití varianty porovnává s maximální hodnotou definovanou v tomto místě.

Uložení výsledků

U modelů s několika tisíci objekty mohou být soubory výsledků velmi velké. V seznamu jsou k dispozici dvě možnosti, které ovlivňují ukládání výsledků návrhu.

• Podle místa resp. Podle uzlu sítě/výsledkového bodu

Maximální výsledky se ukládají pro všechny body napětí prutů, resp. uzly FE sítě a výsledkové body ploch. To se odpovídajícím způsobem projeví na velikosti souboru.

• Podle objektu

Ukládají se pouze maximální výsledky každého prutu, resp. každé plochy. Soubor výsledků je výrazně menší.

Nastavení vyhlazování pro výsledek prutového výsledku

Výsledek prutu integruje vnitřní síly prutů, ploch nebo těles. Pro návrh v doplňku můžete řídit, které nastavení vyhlazování se použije při integraci výsledků. V seznamu jsou k dispozici následující možnosti:

• Konstantní v prvcích sítě
• Nespojitě
• Spojitě v rámci ploch, resp. těles
• Spojitě v rámci sad ploch, resp. sad těles, jinak v rámci ploch, resp. těles
• Spojitě v rámci všech ploch, resp. těles

Jednotlivé možnosti jsou popsány v kapitole Ergebnisglättung příručky RFEM.

Zobrazení výsledků

Je-li zaškrtnuto kontrolní pole 'Zobrazit výsledky podle návrhové situace', budou výsledky v tabulkách pro každou návrhovou situaci zobrazeny odděleně.

Vypočítat výsledky

Výsledky ploch vycházejí z výsledků v uzlech FE sítě, které jsou pro grafický výstup zpracovány s ohledem na Nastavení vyhlazování. Stejně jako u výsledků statické analýzy můžete v navigátoru - výsledky zvolit, zda se mají hodnoty zobrazovat v uzlech FE sítě nebo ve výsledkových bodech ploch (viz kapitola Výsledkové hodnoty na plochách příručky RFEM).

Spočítat výsledky ploch v uzlech sítě nebo bodech rastru

Obě možnosti seznamu se týkají výsledků v tabulkách a detailů posouzení: Tím můžete řídit, zda se mají zobrazovat hodnoty uzlů sítě nebo výsledkových bodů. Mřížka ploch představuje na síti FE nezávislé zobrazení výsledkových bodů s pravidelnými rozestupy (viz kapitola Plochy příručky RFEM). Tyto možnosti nemají vliv na grafické výsledky.

Nastavení pro průřezy

V některých návrhových normách existují části, které platí pouze pro uzavřené nebo pouze pro otevřené průřezy. Rozlišení mezi otevřenými a uzavřenými průřezy u obecných tvarů průřezů se provádí posouzením Bredtova podílu I_t,Bredt na celkovém torzním momentu setrvačnosti I_t. U uzavřených průřezů vyplývá torzní moment setrvačnosti téměř zcela z Bredtova podílu.

Životní cyklus výsledků

Jakmile provedete změnu ve vstupních datech, výsledky návrhu oceli se smažou. Tím je zajištěno, že návrh vychází ze správných okrajových podmínek. Pro některé případy však může být vhodné výsledky zachovat (například při změně v komplexním modelu, která nemá vliv na návrh). V takovém případě deaktivujte kontrolní pole. Při změně se nyní neprovede žádný nový výpočet. Všechny výsledky, kterých se tato změna týká, se pak zobrazí červeným písmem. Mohou již být neplatné. Až po novém provedení návrhu budou aktualizovány.
