Ustawienia globalne

Wywoływanie ustawień globalnych

Podstawowe ustawienia dla wymiarowania stali są zarządzane w oknie dialogowym 'Ustawienia globalne'. To okno dialogowe jest zasadniczo niezależne od normy, którą wybrałeś w podstawowych danych modelu. Wartości domyślne mogą się jednak różnić.

Ustawienia globalne można wywołać za pomocą jednej z następujących możliwości:

1. Menu kontekstowe w pozycji nawigatora 'Wymiarowanie stali'
2. Przycisk na pasku narzędzi tabel dla wymiarowania stali

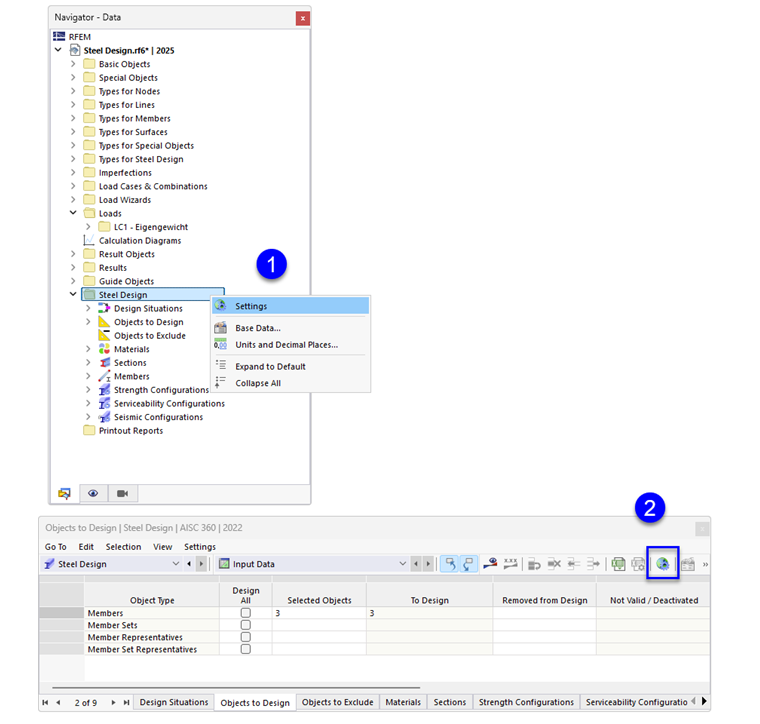

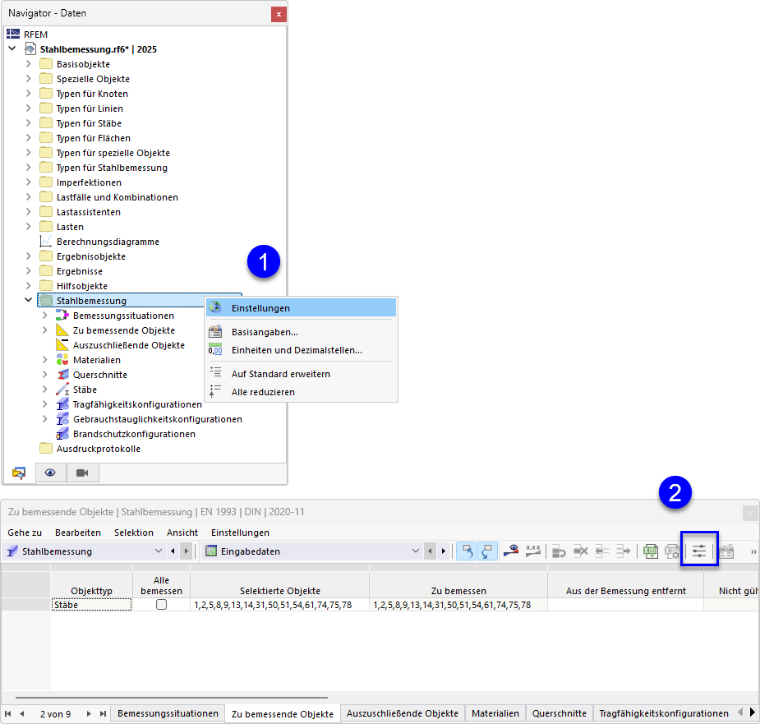

Otwieranie okna dialogowego "Ustawienia globalne"

Ustawienia globalne

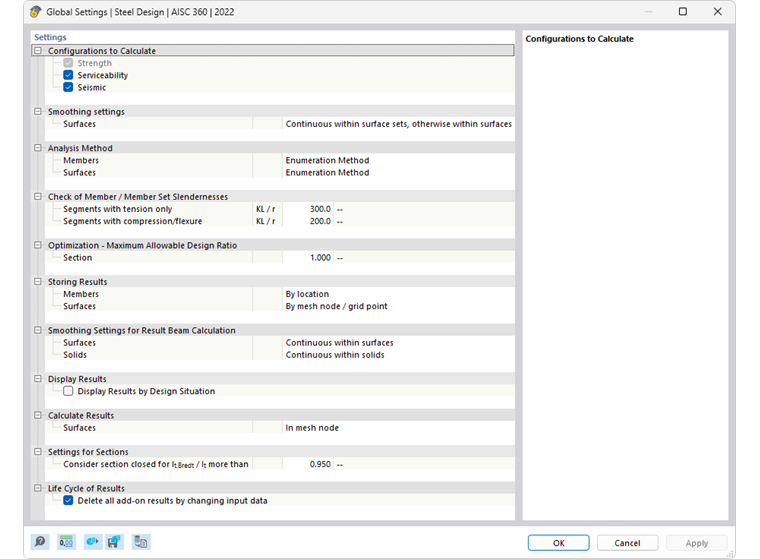

Dialog 'Ustawienia globalne' dla projektowania konstrukcji stalowych zgodnie z EN 1993

Konfiguracje do obliczenia

Domyślnie obliczane są wszystkie dostępne konfiguracje. Jeśli jednak chcesz zrezygnować np. z badania użytkowalności, dezaktywuj opcję 'Użytkowalność'. W ten sposób nie będą wykonywane dowody użytkowalności; dane wejściowe do wymiarowania stali zostaną odpowiednio zredukowane.

Sytuacje obliczeniowe przypisane do dezaktywowanej konfiguracji nie są brane pod uwagę przy wymiarowaniu. Przypisanie sytuacji obliczeniowych jest regulowane w tabeli Sytuacje obliczeniowe.

Ustawienia wygładzania

Ustawienia wygładzania mają znaczenie dla wymiarowania powierzchni. Napięcia są obliczane dla węzłów siatki MES, a następnie wygładzane metodą interpolacji. Dzięki temu w grafice widoczny jest ciągły przebieg wyników.

W liście dostępne są następujące ustawienia wygładzania do wyboru:

• Stała w elementach siatki
• Nieprzechodnia
• Przechodnia w ramach powierzchni
• Przechodnia w ramach zestawów powierzchni, w przeciwnym razie w ramach powierzchni (ustawienie domyślne)
• Przechodnia w ramach wszystkich powierzchni

Poszczególne możliwości są opisane w rozdziale Wygładzanie wyników podręcznika RFEM.

Metody dowodowe

W tej sekcji można kontrolować, jak siły wewnętrzne z kombinacji obciążeń i wyników są przekazywane do wymiarowania. Na liście dostępne są trzy metody dowodowe do wyboru.

• Metoda wyliczenia

Wszystkie kombinacje obciążeń i wyników dla sytuacji obliczeniowej są obliczane pojedynczo. Podejście to zwykle dostarcza najdokładniejszych wyników, ale może prowadzić do dłuższych czasów obliczeń.

• Metoda obwiedni

Najpierw obliczane są obwiednie sił wewnętrznych (max/min) wszystkich kombinacji obciążeń i wyników dla sytuacji obliczeniowej. Dowody wykonuje się z tymi siłami wewnętrznymi. W porównaniu z metodą wyliczenia pozwala to skrócić czas obliczeń. Jednakże, nie można wykluczyć, że wszystkie kombinacje zostaną uwzględnione.

• Metoda mieszana

Podejście to oferuje kompromis między dwiema innymi metodami: Można ustalić górną granicę dla wariantów sytuacji obliczeniowej dla prętów i powierzchni, które mają być wymiarowane metodą wyliczenia. Gdy liczba kombinacji obciążeń i wyników przekroczy to ograniczenie, wymiarowanie odbywa się metodą obwiedni.

Sprawdzanie smukłości prętów/zestawów prętów

W ramach wymiarowania stali sprawdza się również smukłość prętów i zestawów prętów poddanych rozciąganiu lub ściskaniu, a także zginaniu. Tutaj można ustalić wartości graniczne λ_lim. Jeśli dla prętów lub zestawów prętów do wymiarowania zdefiniowano Długości wyboczeniowe dla segmentów, są one uwzględniane przy obliczaniu smukłości. Ocena jest dokonywana w tabelach wyników dla Smukłości.

Optymalizacja - maksymalne dopuszczalne wykorzystanie

Dodatek może przeprowadzić optymalizację dla standaryzowanych przekrojów (zobacz rozdział Przekroje). Podczas weryfikacji możliwych wariantów porównywane jest wykorzystanie wariantu z wartością maksymalną zdefiniowaną w tym miejscu.

Zapis wyników

W przypadku modeli z kilkoma tysiącami obiektów pliki wyników mogą być bardzo duże. W liście można wybrać jedną z dwóch opcji, które wpływają na zapisywanie wyników obliczeń.

• Według lokalizacji lub Według węzłów siatki/punktów siatki

Maksymalne wyniki są zapisywane dla wszystkich punktów naprężeń prętów lub węzłów siatki MES i punktów siatki powierzchni. Wpływa to odpowiednio na rozmiar pliku.

• Według obiektu

Zapisywane są tylko maksymalne wyniki dla każdego pręta lub każdej powierzchni. Plik wyników jest znacznie mniejszy.

Ustawienia wygładzania dla obliczeń prętów wynikowych

Pręt wynikowy integruje siły wewnętrzne prętów, powierzchni lub ciał bryłowych. Dla wymiarowania w dodatku można kontrolować, które ustawienie wygładzania zostanie zastosowane przy integracji wyników. W liście dostępne są następujące możliwości do wyboru:

• Stała w elementach siatki
• Nieprzechodnia
• Przechodnia w ramach powierzchni lub ciał bryłowych
• Przechodnia w ramach zestawów powierzchni lub ciał bryłowych, w przeciwnym razie w ramach powierzchni lub ciał bryłowych
• Przechodnia w ramach wszystkich powierzchni lub ciał bryłowych

Poszczególne możliwości są opisane w rozdziale Wygładzanie wyników podręcznika RFEM.

Wyświetlanie wyników

Jeżeli zaznaczone jest pole wyboru 'Wyświetl wyniki według sytuacji obliczeniowej', wyniki są wyświetlane osobno w tabelach dla każdej sytuacji obliczeniowej.

Obliczanie wyników

Wyniki dla powierzchni opierają się na wynikach w węzłach siatki MES, które są przygotowywane do graficznego wyświetlania z uwzględnieniem Ustawień wygładzania. Podobnie jak w przypadku wyników analizy statycznej, można wybrać w nawigatorze - Wyniki, czy wartości są wyświetlane w węzłach siatki MES czy w punktach siatki powierzchni (zobacz rozdział Wartości wyników na powierzchniach podręcznika RFEM).

Obliczanie wyników powierzchni w węzłach siatki lub punktach rastra

Dwie opcje w liście dotyczą wyników w tabelach: Można kontrolować, czy wartości dotyczą węzłów siatki, czy punktów siatki. Siatka powierzchni przedstawia niezależne od siatki MES wyjście w punktach wyników z regularnymi odstępami (zobacz rozdział Powierzchnie podręcznika RFEM).

Ustawienia dla przekrojów

W niektórych normach wymiarowych istnieją sekcje dotyczące tylko przekrojów zamkniętych lub tylko przekrojów otwartych. Podział między otwartymi i zamkniętymi przekrojami w ogólnych formach przekrojów odbywa się przez rozważenie udziału Bredta I_t,Bredt w całkowitym momencie bezwładności skręcania I_t. Dla zamkniętych przekrojów moment bezwładności skręcania jest niemal w całości wynikiem udziału Bredta.

Cykl życia wyników

Gdy wprowadzona zostanie zmiana w danych wejściowych, wyniki wymiarowania stali są usuwane. Dzięki temu zapewnia się, że wymiarowanie opiera się na poprawnych warunkach brzegowych. Jednakże, w niektórych przypadkach może być wskazane zachowanie wyników (na przykład, aby dokonać zmiany w złożonym modelu, która nie wpływa na wymiarowanie). W takim przypadku wyłącz pole wyboru. Przy zmianie nie zostanie teraz wykonane nowe obliczenie. Wszystkie wyniki, które są dotknięte tą zmianą, zostaną wyświetlone w czerwonym kolorze. Mogą być już nieprawidłowe. Dopiero po ponownym wymiarowaniu zostaną zaktualizowane.
