Impostazioni globali

Richiamare le impostazioni globali

Le impostazioni di base per la progettazione dell’acciaio sono gestite nella finestra di dialogo 'Impostazioni globali'. Questa finestra è essenzialmente indipendente dalla Norma selezionata nelle specifiche di base del modello. Tuttavia, i valori predefiniti possono variare.

È possibile richiamare le impostazioni globali tramite una delle seguenti opzioni:

1. Menu contestuale nella voce di navigazione 'Progettazione acciaio'
2. Pulsante nella barra degli strumenti delle tabelle per la progettazione dell’acciaio

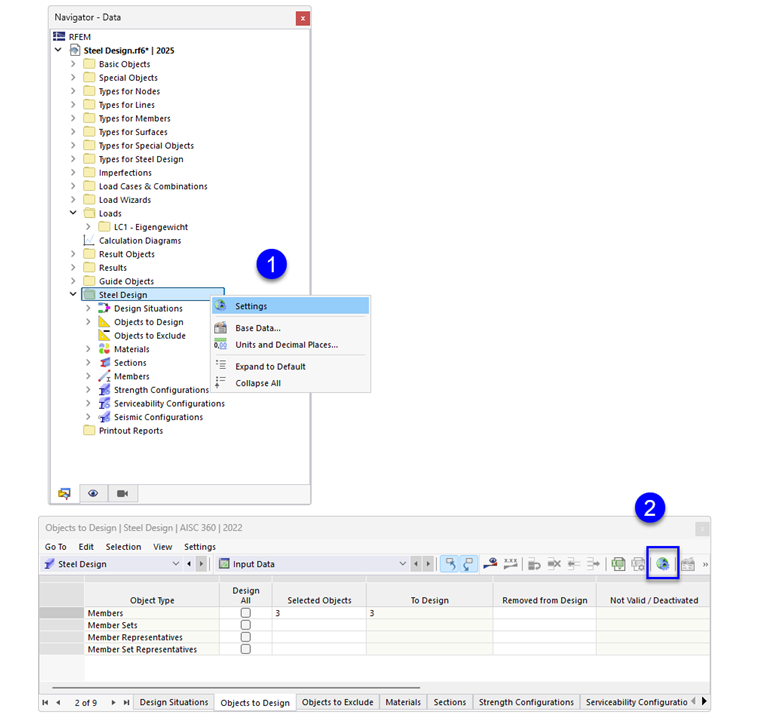

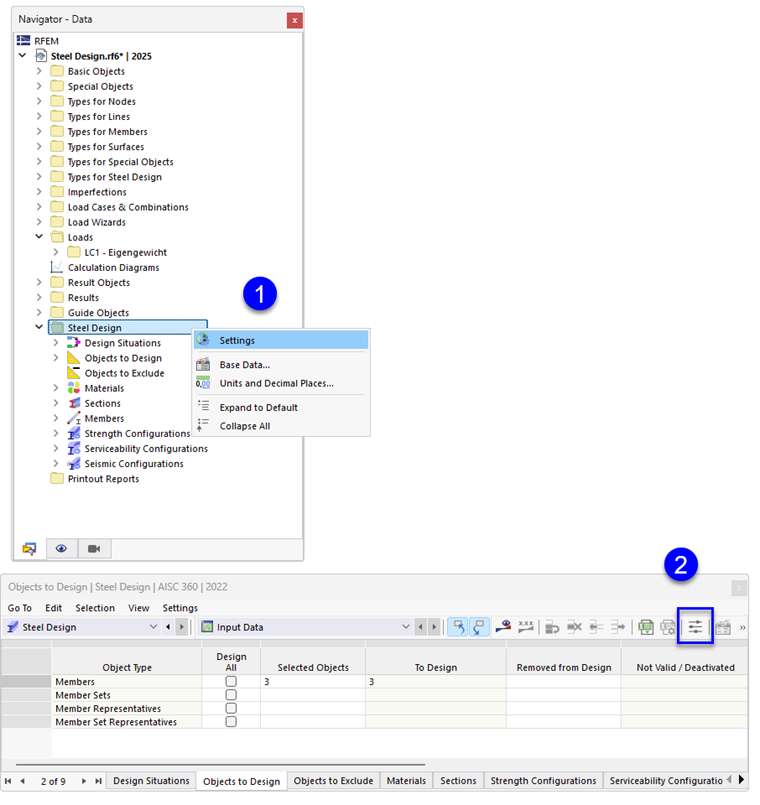

Apertura della finestra di dialogo "Impostazioni globali"

Impostazioni globali

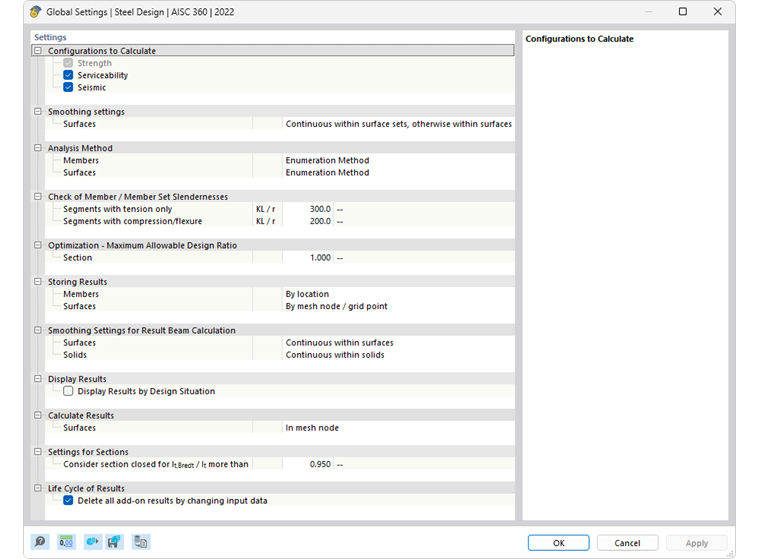

Finestra di dialogo 'Impostazioni globali' per Verifica acciaio secondo EN 1993

Configurazioni da calcolare

Per impostazione predefinita, tutte le configurazioni disponibili vengono progettate. Tuttavia, se, ad esempio, si desidera rinunciare all'analisi della facilità d'uso, disattivare l'opzione 'Facilità d'uso'. In questo modo non verranno eseguiti i calcoli di facilità d'uso; i dati di input per la progettazione dell'acciaio verranno ridotti di conseguenza.

Le situazioni di progettazione assegnate a una configurazione disattivata non verranno considerate nella verifica. L'assegnazione delle situazioni di progettazione è regolata nella tabella Situazioni di progettazione.

Impostazioni di levigatura

Le impostazioni di levigatura sono rilevanti per la progettazione delle superfici. Le tensioni vengono determinate per i nodi della mesh FE e poi levigate tramite un metodo di interpolazione. In questo modo, si ottiene un andamento continuo dei risultati nel grafico.

Nell'elenco sono disponibili le seguenti impostazioni di levigatura:

• Costante negli elementi della mesh
• Non continuo
• Continuo all'interno delle superfici
• Continuo all'interno dei set di superfici, altrimenti all'interno delle superfici (impostazione predefinita)
• Continuo all'interno di tutte le superfici

Ogni possibilità è descritta nel capitolo Risultati di levigatura del manuale RFEM.

Metodi di verifica

In questa sezione è possibile controllare come i momenti sollecitanti delle combinazioni di carico e risultati vengano trasferiti nella progettazione. Nell'elenco sono disponibili tre metodi di verifica.

• Metodo dell'enumerazione

Tutte le combinazioni di carico e risultati di una situazione di progettazione vengono calcolate singolarmente. Questo approccio fornisce generalmente i risultati più accurati, ma può comportare tempi di calcolo più lunghi.

• Metodo di inviluppo

Innanzitutto vengono calcolati i momenti sollecitanti inviluppanti (max/min) di tutte le combinazioni di carico e risultati di una situazione di progettazione. Le verifiche vengono eseguite con questi momenti sollecitanti. Rispetto al metodo dell'enumerazione, in questo modo si può ridurre il tempo di calcolo. Tuttavia, non si può escludere che vengano catturate tutte le configurazioni.

• Metodo misto

Questo approccio offre un compromesso tra i due altri metodi: è possibile impostare un limite superiore per le varianti di una situazione di progettazione che devono essere progettate secondo il metodo dell'enumerazione per aste e superfici. Non appena il numero di combinazioni di carico e risultati supera questo limite, la progettazione avviene secondo il metodo di inviluppo.

Verifica della snellezza dei membri e dei set di membri

Nell'ambito della progettazione dell'acciaio, vengono verificate anche le snellezze dei membri e dei set di membri sotto trazione o compressione o flessione. Qui si possono impostare i valori limite λ_lim. Se per i membri o i set di membri da progettare sono definiti Lunghezze di inflessione per i segmenti, queste verranno considerate nel calcolo delle snellezze. La valutazione avviene nelle tabelle dei risultati per Snellezze.

Ottimizzazione - massimo utilizzo consentito

L'add-on può eseguire l'ottimizzazione per sezioni standardizzate (vedi capitolo Sezioni trasversali). Durante l'analisi delle possibili varianti, l'utilizzo della variante viene confrontato con il valore massimo definito in questo punto.

Salvataggio dei risultati

Nei modelli con diverse migliaia di oggetti, i file di risultati possono diventare molto grandi. Nell'elenco sono disponibili due opzioni per influenzare il salvataggio dei risultati di progetto.

• Per posizione o Per nodi della mesh/punto di griglia

I risultati massimi vengono salvati per tutti i punti di tensione dei membri oppure per i nodi della mesh FE e i punti griglia delle superfici. Questo influisce sulla dimensione del file.

• Per oggetto

Solo i risultati massimi di ciascun membro o superficie vengono salvati. Il file di risultati è significativamente più piccolo.

Impostazioni di levigatura per il calcolo dei risultati dei membri

Un Risultato del membro integra i momenti sollecitanti di membri, superfici o solidi. Per la progettazione nell'add-on si può controllare quale impostazione di levigatura viene applicata nell'integrazione dei risultati. Nell'elenco sono disponibili le seguenti opzioni:

• Costante negli elementi della mesh
• Non continuo
• Continuo all'interno delle superfici o dei solidi
• Continuo all'interno dei set di superfici o set di solidi, altrimenti all'interno delle superfici o dei solidi
• Continuo all'interno di tutte le superfici o solidi

Ogni possibilità è descritta nel capitolo Risultati di levigatura del manuale RFEM.

Visualizzare i risultati

Se il campo di controllo 'Visualizzare i risultati per situazione di progetto' è selezionato, i risultati verranno dettagliati separatamente nelle tabelle per ciascuna situazione di progetto.

Calcolare i risultati

I risultati delle superfici si basano sui risultati nei nodi della mesh FE, preparati per la visualizzazione grafica tenendo conto delle Impostazioni di levigatura. Come per i risultati dell'analisi statica, nel navigatore - risultati, è possibile scegliere se visualizzare i valori nei nodi della mesh FE o nei punti della griglia delle superfici (vedi capitolo Risultati delle superfici del manuale RFEM).

Calcolo dei risultati delle superfici nei nodi della mesh o nei punti della griglia

Le due opzioni dell'elenco riguardano i risultati nelle tabelle: è possibile controllare se i valori dei nodi della mesh o dei punti della griglia vengono visualizzati. La griglia delle superfici rappresenta un output indipendente dalla mesh FE in punti di risultato a intervalli regolari (vedi capitolo Superfici del manuale RFEM).

Impostazioni per sezioni trasversali

In alcune norme di progettazione, vi sono sezioni che si applicano solo a sezioni chiuse o aperte. La distinzione tra sezioni aperte e chiuse per le forme generali delle sezioni avviene considerando la quota di Bredt I_t,Bredt del momento d’inerzia torsionale totale I_t. Per le sezioni chiuse, il momento d’inerzia torsionale è quasi interamente dovuto alla quota di Bredt.

Ciclo di vita dei risultati

Ogni volta che si apportano modifiche ai dati di input, i risultati del progetto in acciaio vengono eliminati. Questo garantisce che la progettazione si basi sulle condizioni di contorno corrette. In alcuni casi, tuttavia, potrebbe essere opportuno mantenere i risultati (ad esempio, per apportare una modifica in un modello complesso che non influenza la progettazione). In questo caso, deselezionare la casella di controllo. In caso di modifiche, non verrà eseguito alcun ricalcolo. Tutti i risultati interessati da questa modifica verranno visualizzati in rosso. Potrebbero non essere più validi. Solo dopo una nuova progettazione verranno aggiornati.
