Chamar configurações globais
Configurações básicas para o dimensionamento do aço são geridas na caixa de diálogo 'Configurações Globais'. Esta caixa de diálogo é essencialmente independente da norma que você selecionou nas informações básicas do modelo. No entanto, os valores padrão podem variar.

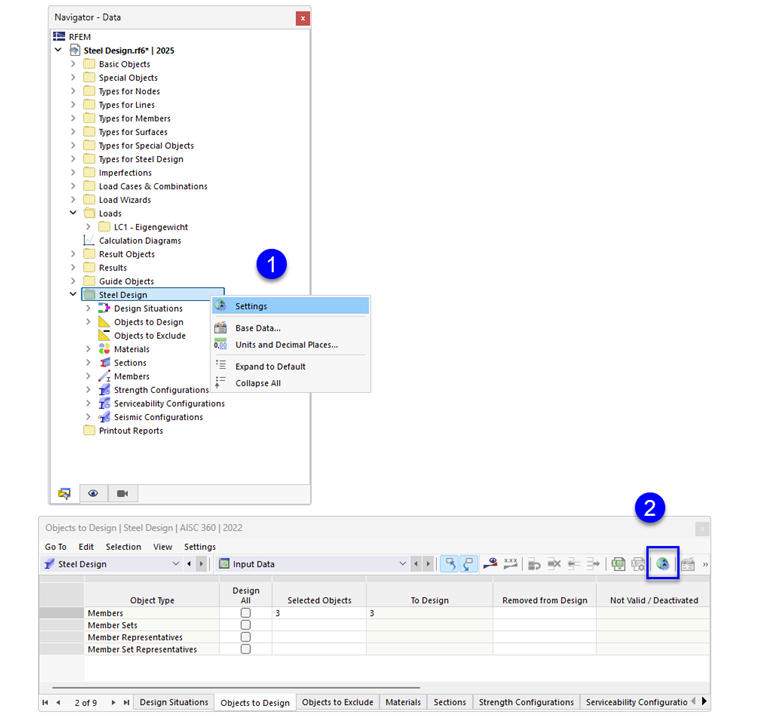

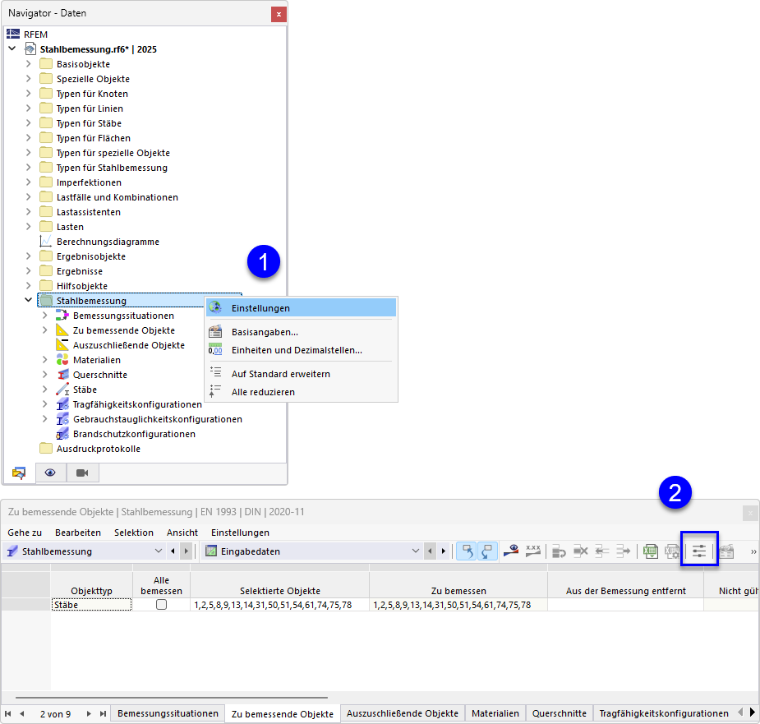

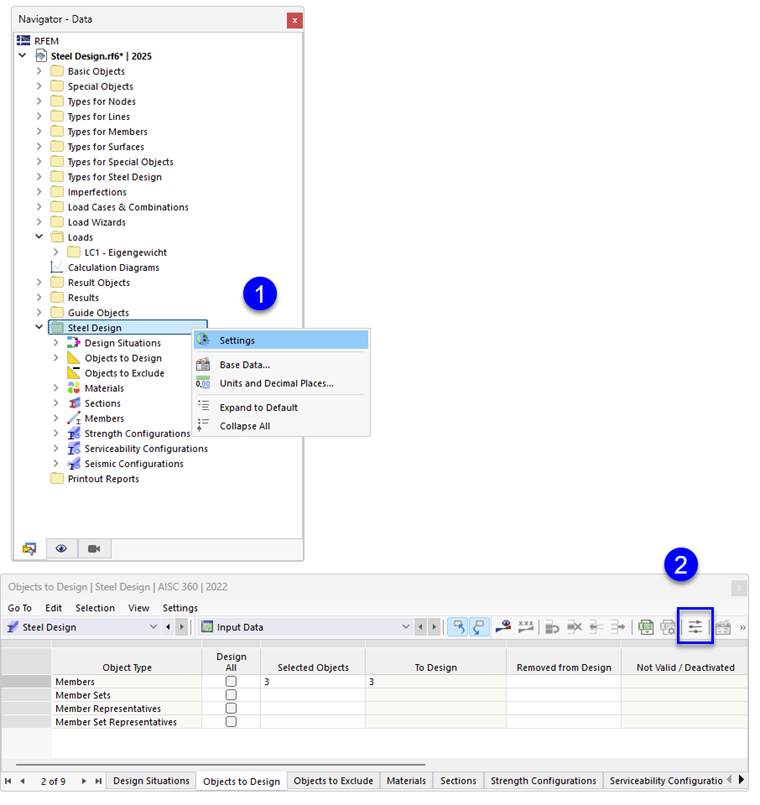

Você pode acessar as configurações globais das seguintes maneiras:
- Menu de contexto na entrada do navegador 'Dimensionamento do Aço'
- Botão
na barra de ferramentas das tabelas para dimensionamento do aço

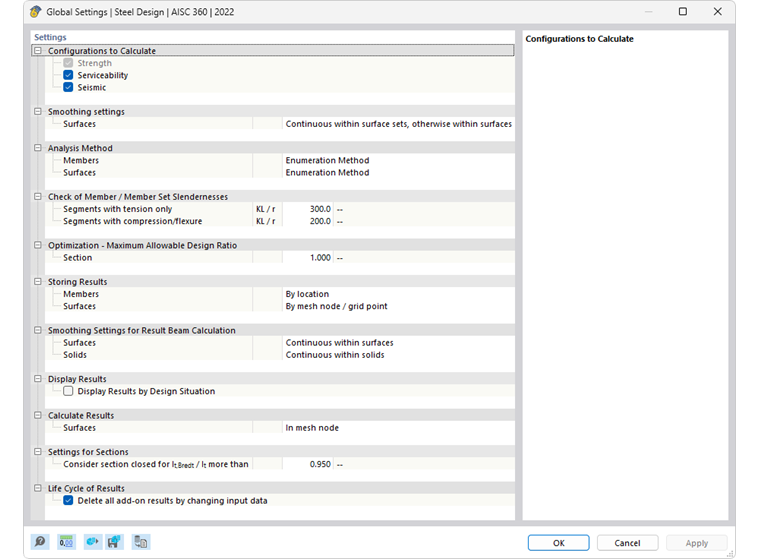

Configurações Globais
Com o botão
você pode restaurar as configurações padrão para a norma.
Configurações a serem calculadas
Por padrão, todas as configurações disponíveis são dimensionadas. No entanto, se você quiser, por exemplo, omitir a verificação de uso, desative a opção 'Uso'. Com isso, nenhuma verificação de usabilidade será feita; os dados de entrada para o dimensionamento do aço serão reduzidos em conformidade.
As situações de dimensionamento associadas a uma configuração desativada não serão consideradas na verificação. A atribuição das situações de dimensionamento é regulamentada na tabela Situações de Dimensionamento.
Configurações de suavização
As configurações de suavização são relevantes para o dimensionamento de superfícies. As tensões são calculadas para os nós da malha de elementos finitos (FE) e depois suavizadas através de um procedimento de interpolação. Isso permite visualizar um curso contínuo dos resultados no gráfico.
As seguintes configurações de suavização estão disponíveis na lista:
- Constante em elementos de malha
- Não contínuo
- Contínuo dentro de superfícies
- Contínuo dentro de conjuntos de superfícies, caso contrário, dentro de superfícies (padrão)
- Contínuo em todas as superfícies
As diferentes opções são descritas no capítulo Suavização de Resultados do manual do RFEM.
Métodos de verificação
Nesta seção, você pode controlar como os esforços cortantes de combinações de carga e resultado são passados para o dimensionamento. Três métodos de verificação estão disponíveis na lista.
- Método de Enumeração
Todas as combinações de carga e resultado de uma situação de dimensionamento são calculadas individualmente. Esta abordagem geralmente fornece os resultados mais precisos, mas pode resultar em tempos de cálculo mais longos.
- Método Envolvente
Primeiramente, são calculados os esforços cortantes envolventes (máx./mín.) de todas as combinações de carga e resultado de uma situação de dimensionamento. As verificações são então realizadas com esses esforços cortantes. Comparado ao método de enumeração, isso pode reduzir o tempo de cálculo. No entanto, não se pode garantir que todas as constelações sejam capturadas.
- Método Misto
Esta abordagem oferece um compromisso entre os dois outros métodos: Você pode definir um limite superior para as variantes de uma situação de dimensionamento para barras e superfícies, que serão dimensionadas pelo método de enumeração. Assim que o número de combinações de carga e resultado exceder esse limite, o dimensionamento será feito pelo método envolvente.
Verificação de esbeltas de barras/conjuntos de barras
No contexto do dimensionamento de aço, as esbeltas de barras e conjuntos de barras sob tração ou compressão e flexão também são verificadas. Aqui, você pode definir os valores limite λlim. Se comprimento de flambagem comprimentos de flambagem forem definidos para os segmentos das barras ou dos conjuntos de barras a serem dimensionados, esses serão levados em consideração no cálculo das esbeltas. A avaliação é apresentada nas tabelas de resultados para esbeltas.
Otimização - máxima utilização permitida
O add-on pode realizar otimização para seções transversais padronizadas (veja o capítulo Seções Transversais). Na verificação das variantes possíveis, a utilização da variante é comparada com o valor máximo definido neste ponto.
Salvando Resultados
Em modelos com vários milhares de objetos, os arquivos de resultado podem se tornar muito grandes. Existem duas opções na lista que influenciam o armazenamento dos resultados do dimensionamento.
- Por Local ou Por Nó da Malha/Ponto de Grade
Os resultados máximos são armazenados para todos os pontos de tensão das barras ou nós da malha de elementos finitos e pontos de grade das superfícies. Isso afeta o tamanho do arquivo.
- Por Objeto
Apenas os resultados máximos de cada barra ou superfície são armazenados. O arquivo de resultado fica significativamente menor.
Configurações de suavização para cálculo de Viga de Resultados
Um Viga de Resultados integra os esforços cortantes de barras, superfícies ou volumes. Para o dimensionamento no add-on, você pode controlar qual configuração de suavização será aplicada na integração dos resultados. As seguintes opções estão disponíveis na lista:
- Constante em elementos de malha
- Não contínuo
- Contínuo dentro de superfícies ou volumes
- Contínuo dentro de conjuntos de superfícies ou conjuntos de volumes, caso contrário, dentro de superfícies ou volumes
- Contínuo em todas as superfícies ou volumes
As diferentes opções são descritas no capítulo Suavização de Resultados do manual do RFEM.
Exibir Resultados
Se a caixa de seleção 'Exibir resultados por situação de dimensionamento' estiver marcada, os resultados serão apresentados nas tabelas separadamente para cada situação de dimensionamento.
Calcular Resultados
Os resultados das superfícies baseiam-se nos resultados nos nós da malha de elementos finitos (FE), que são preparados para saída gráfica considerando as Configurações de Suavização. Assim como para os resultados da análise estrutural, você pode selecionar no Navegador - Resultados se os valores são exibidos nos nós da malha de elementos finitos ou nos pontos de grade das superfícies (veja o capítulo Valores de Resultado em Superfícies do manual do RFEM).
As duas opções da lista referem-se aos resultados nas tabelas: Você pode controlar se os valores dos nós da malha ou dos pontos de grade são apresentados. A grade das superfícies representa uma saída independente da malha de elementos finitos em pontos de resultado em intervalos regulares (veja o capítulo Superfícies do manual do RFEM).
Configurações de Seções Transversais
Em algumas normas de dimensionamento, existem seções que se aplicam apenas a seções transversais fechadas ou apenas a seções transversais abertas. A distinção entre seções transversais abertas e fechadas para formas de seção gerais é feita observando a contribuição de Bredt It,Bredt ao momento de inércia de torção total It. Para seções transversais fechadas, o momento de inércia de torção deriva quase totalmente da contribuição de Bredt.
Ciclo de Vida dos Resultados
Assim que você fizer uma alteração nos dados de entrada, os resultados do dimensionamento do aço são excluídos. Isso garante que o dimensionamento seja baseado nas condições de contorno corretas. No entanto, em alguns casos, pode ser apropriado manter os resultados (por exemplo, para fazer uma alteração em um modelo complexo que não afeta o dimensionamento). Neste caso, desmarque a caixa de seleção. Uma vez feita uma alteração, agora não será realizada uma nova análise. Todos os resultados afetados por essa alteração serão então exibidos em vermelho. Eles podem não ser mais válidos. Apenas após um novo dimensionamento eles serão atualizados.
