调用全局设置
钢材设计的基本设置在“全局设置”对话框中管理。此对话框基本上独立于您在模型基本设置中选择的标准。但默认值可能有所不同。

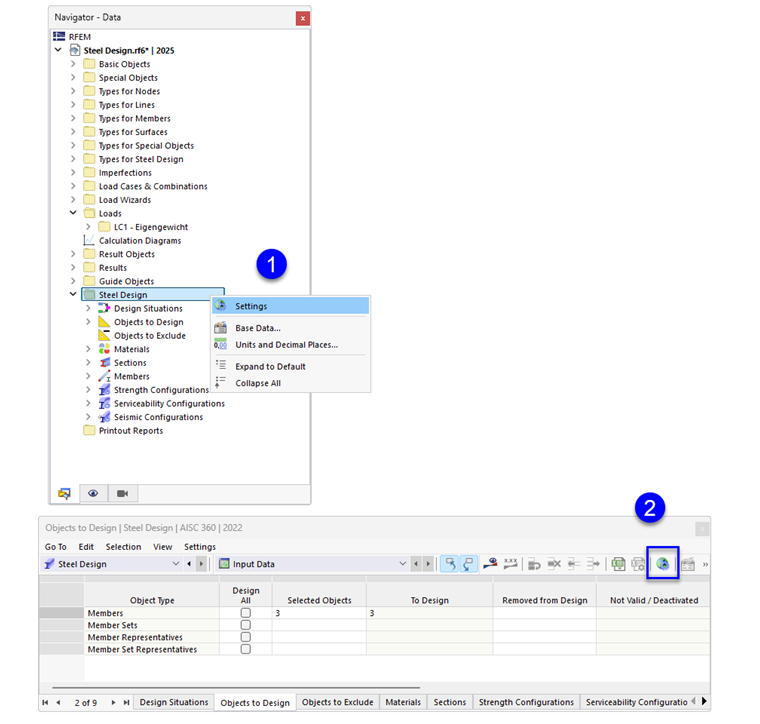

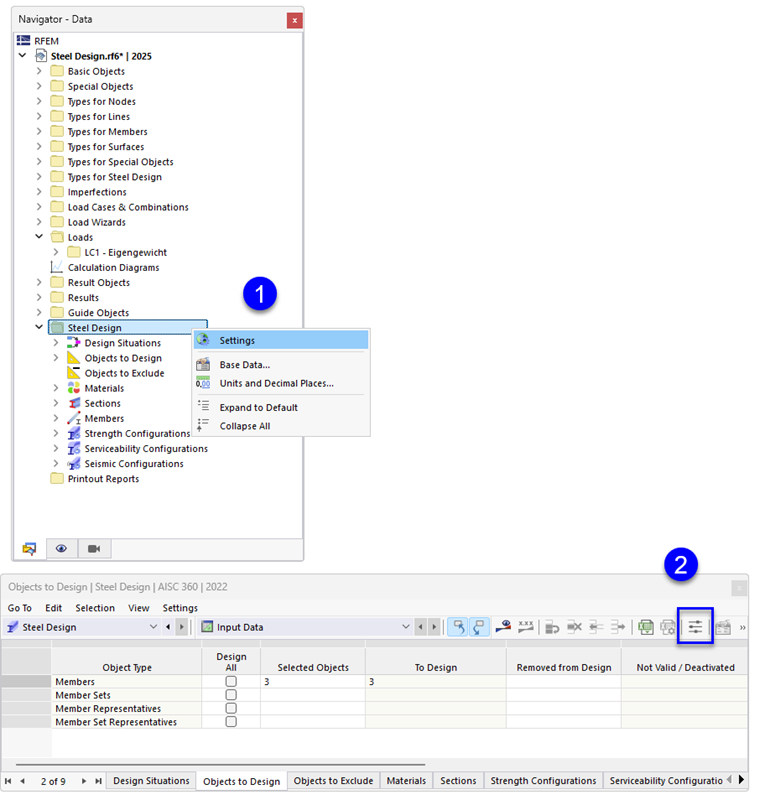

您可以通过以下方式之一调用全局设置：
- 导航器条目“钢材设计”的上下文菜单
-
钢材设计表格工具栏中的按钮

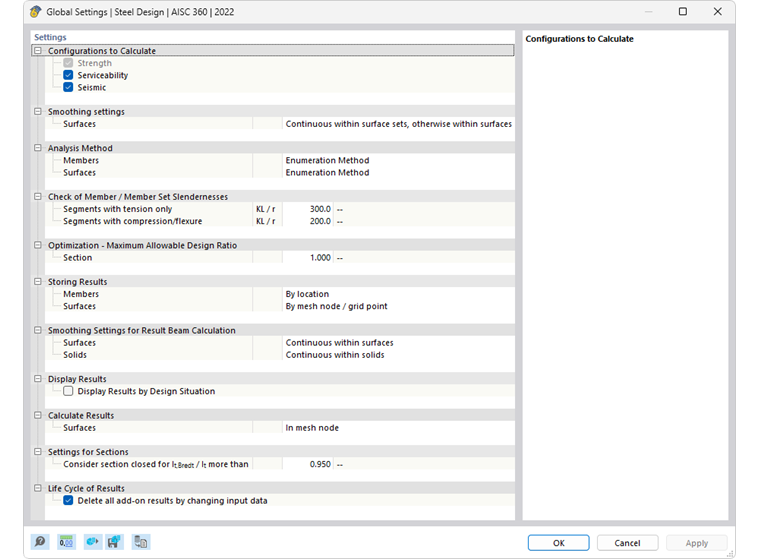

全局设置
使用按钮
可以恢复标准的默认设置。
待计算的配置
默认情况下，所有可用的配置都会进行设计。但如果您想省略可用性调查，例如，请禁用选项“可用性”。此时，不会进行可用性验证；相应地，钢材设计的输入数据减少。
与禁用配置关联的设计情况将不在验证中考虑。设计情况的分配在表设计情况中规定。
平滑设置
平滑设置对于面的设计是相关的。应力在有限元网格的节点上计算，然后通过插值方法进行平滑。因此，您在图形中会看到结果的平滑趋势。
列表中有以下平滑设置可供选择：
- 网格单元内恒定
- 非连续
- 面内连续
- 面组内连续，否则面内连续（默认）
- 所有面内连续
这些选项在RFEM手册的章节结果平滑中进行了描述。
验证方法
在本节中，您可以控制荷载和结果组合的内力如何传递到设计中。列表中有三种验证方法可供选择。
- 列举法
一个设计情境中的所有荷载和结果组合将逐一计算。这种方法通常提供最精确的结果，但可能导致计算时间较长。
- 包络法
首先计算一个设计情境中所有荷载和结果组合的包络内力（最大/最小）。然后使用这些内力进行验证。相比列举法，可以缩短计算时间。然而，不能排除捕获所有可能的情形。
- 混合方法
此方法在其他两种方法之间提供了妥协：您可以为杆件和表面分别设置一个上限，用于设计情境的变体应按列举法进行设计。一旦荷载和结果组合的数量超过此限制，将按照包络法进行设计。
检查杆件/杆组的细长度
在钢材设计过程中，也将检查杆件和杆组在拉伸或压缩及弯曲下的细长度。在此，您可以设置临界值 λlim。如果为要设计的杆件或杆组定义了分段的屈曲长度，将在细长度计算中加以考虑。评估将在细长度结果表中进行。
优化 - 最大允许利用率
该附加模块可以对标准化截面进行优化（参见章节截面）。在检查可能的变体时，将与在此位置定义的最大利用率进行比较。
保存结果
对于包含几千个对象的模型，结果文件可能会非常大。列表中有两种选项，您可以利用它们来影响设计结果的保存。
- 按位置 或 按网格节点/栅格点
最大结果将保存在杆件的所有应力点或面网格节点和栅格点。这将对文件大小产生相应影响。
- 按对象
仅保存在每个杆件或每个面的最大结果。结果文件明显变小。
结果杆计算的平滑设置
一个结果杆会整合杆件、面或体积的内力。在附加模块的设计中，您可以控制在结果积分时应用哪种平滑设置。列表中有以下选项可供选择：
- 网格单元内恒定
- 非连续
- 面或体积内连续
- 面组或体积组内连续，否则面或体积内连续
- 所有面或体积内连续
这些选项在RFEM手册的章节结果平滑中进行了描述。
显示结果
如果选中“按设计情况显示结果”复选框，结果将分别在每个设计情况的表中列出。
计算结果
面的结果基于有限元网格节点中的结果，这些结果会进行后处理以用于图形输出，考虑到平滑设置。与静力分析结果类似，您可以在导航结果中选择在有限元网格节点还是在面的栅格点中显示值（参见RFEM手册的章节面结果值）。
列表中的两个选项涉及表中的结果：您可以控制输出网格节点或栅格点的值。面的网格表示一种与有限元网格无关的结果点输出，间隔规则（参见RFEM手册的章节面）。
截面设置
在某些设计标准中，有些章节仅适用于封闭或开放截面。通过查看 Bredt 部分 It,Bredt 在总挠度惯性矩 It 中的比例来区分一般截面形式的开放和封闭截面。在封闭截面中，挠度惯性矩几乎完全来自 Bredt 部分。
结果生命周期
一旦修改输入数据，钢材设计的结果将被删除。这样可以确保设计依赖于正确的边界条件。但在某些情况下，保留结果可能更合适（例如，在复杂模型中进行不影响设计的更改）。在这种情况下，请取消选中复选框。在修改后不会进行重新计算。所有受该更改影响的结果将以红色显示。它们可能不再有效。仅在重新设计后才能更新。
