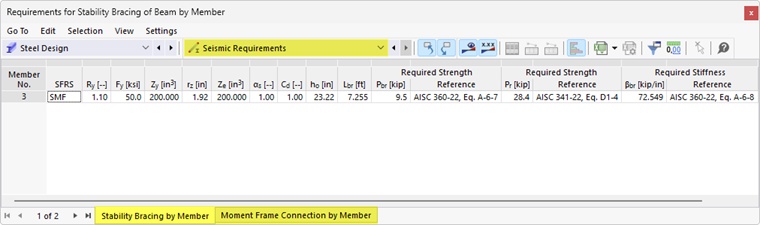

Le tableau des exigences sismiques est disponible lorsque lÉtat limite de sismicité' est sélectionné pour le Type d'état limite. Selon le type de portique (SFRS) présenté dans le modèle, trois onglets sont disponibles :
- Contreventement de stabilité par barre
- Assemblage de portiques résistants à la flexion par barre
- Connexion contreventée par barre
Stabilité de contreventement par barre

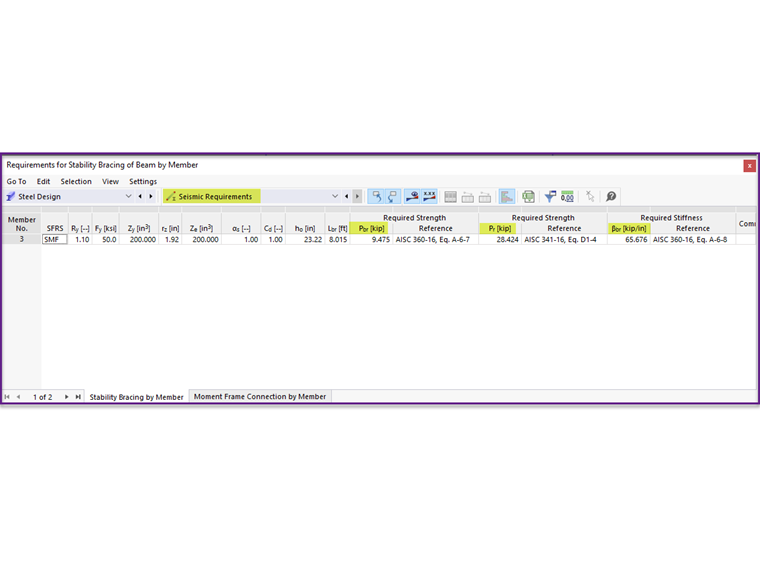

La résistance et la rigidité requises pour les contreventements de stabilité sont répertoriées dans l'onglet 'Contreventement par barre' sous {$> Exigences sismiques'. Ces valeurs peuvent être comparées à la résistance et à la rigidité disponibles calculées lors du calcul des barres de contreventement intégrées à la poutre. Aucun détail de vérification n'est disponible (uniquement les références).
Deux valeurs différentes sont indiquées pour les résistances requises. La première valeur, Pbr, s'applique aux contreventements de stabilité situés à l'extérieur de l'emplacement de l'articulation plastique. La deuxième valeur plus élevée, Pr, concerne les contreventements de stabilité à l'emplacement de l'articulation plastique. La rigidité de contreventement requise, βbr doit également répondre aux exigences de l'Annexe 6 de l'AISC 360.
Assemblage de portiques résistants à la flexion par barre

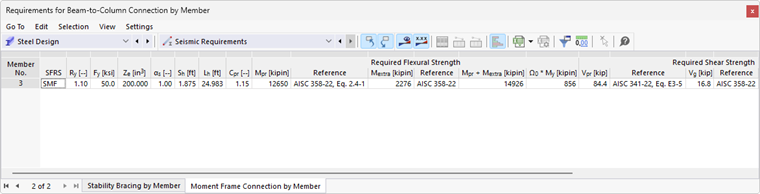

La résistance requise en flexion et la résistance au cisaillement requise pour l'assemblage poutre-poteau sont listées dans l'onglet 'Assemblage de portiques résistants à la flexion par barre'. Les détails de vérification ne sont pas disponibles pour la résistance de l'assemblage. Cependant, les équations et les références aux normes sont répertoriées. Les symboles et définitions sont résumés dans le tableau ci-dessous.
De plus amples détails sur le calcul des assemblages sont disponibles dans l'article de notre base de connaissance ci-dessous.
KB 001768 | AISC 341-16 Résistance d'assemblage de portiques résistants à la flexion dans RFEM 6
Connexion contreventée par barre

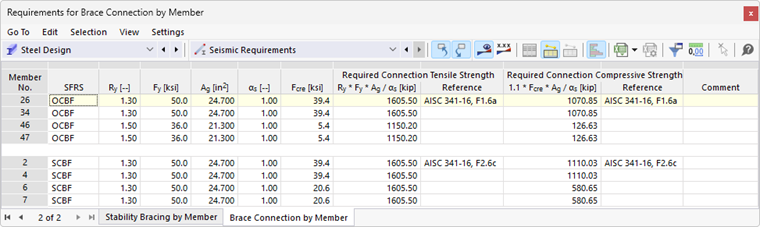

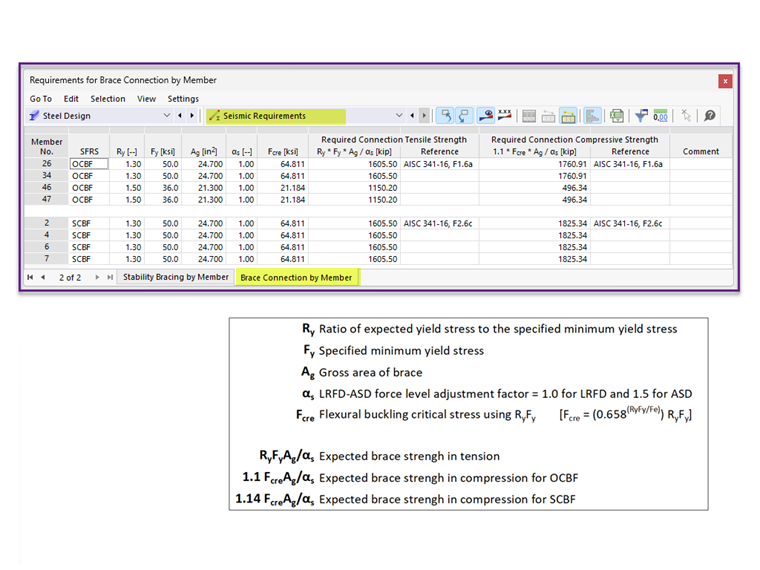

La résistance en traction de connexion requise et la résistance en compression de connexion requise du contreventement sont listées dans l'onglet 'Connexion du contreventement par barre'. Les détails de vérification ne sont pas disponibles pour les résistances d'assemblage. Cependant, les équations et les références aux normes sont répertoriées dans le tableau.
De plus amples détails sur le calcul des assemblages sont disponibles dans l'article de notre base de connaissance ci-dessous.
KB 001775 | Vérification des portiques contreventés selon l'AISC 341 dans RFEM 6
