A tabela Requisitos sísmicos está disponível quando o 'Estado limite de sismos' é selecionado para o Tipo de estado limite. Dependendo do tipo de pórtico (SFRS) apresentado no modelo, estão disponíveis três separadores:
- Contraventamento de estabilidade por barra
- Ligação de pórtico de momentos por barra
- Ligação de contraventamento por barra
Contraventamento de estabilidade por barra
A resistência e a rigidez necessárias dos contraventamentos de estabilidade estão listadas no separador 'Contraventamento de estabilidade por barra' em 'Requisitos sísmicos'. Estes valores podem ser comparados com a resistência e rigidez disponíveis calculadas quando dimensionam as barras de contraventamento que forma um pórtico na viga. Não estão disponíveis detalhes da verificação de dimensionamento (apenas referências).
Existem dois valores diferentes listados para as resistências necessárias. O primeiro valor, Pbr é aplicável aos contraventamentos de estabilidade que estão localizados fora da posição da articulação plástica. O segundo valor mais alto Pr é para os contraventamentos de estabilidade na posição da articulação plástica. A rigidez do contraventamento necessária, βbr também deve cumprir os requisitos do apêndice 6 da AISC 360.
Ligação de pórtico de momentos por barra

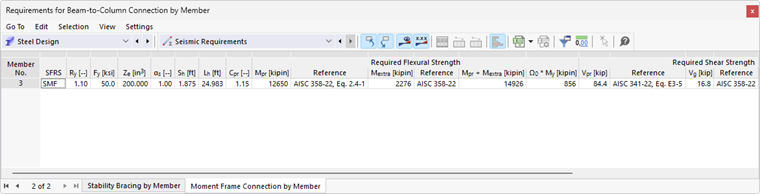

A Resistência à flexão necessária e a Resistência ao corte necessária para a ligação viga-pilar estão listadas no separador 'Ligação de pórtico de momentos por barra'. Os detalhes de dimensionamento não estão disponíveis para a resistência da ligação. No entanto, as equações e as referências padrão encontram-se listadas. Os símbolos e as definições estão resumidas na tabela abaixo.
Pode encontrar mais detalhes sobre o cálculo da ligação no artigo da base de dados de conhecimento abaixo.
KB 001768 | Resistência da ligação de pórtico de acordo com a AISC 341-16 no RFEM 6
Ligação de contraventamento por barra

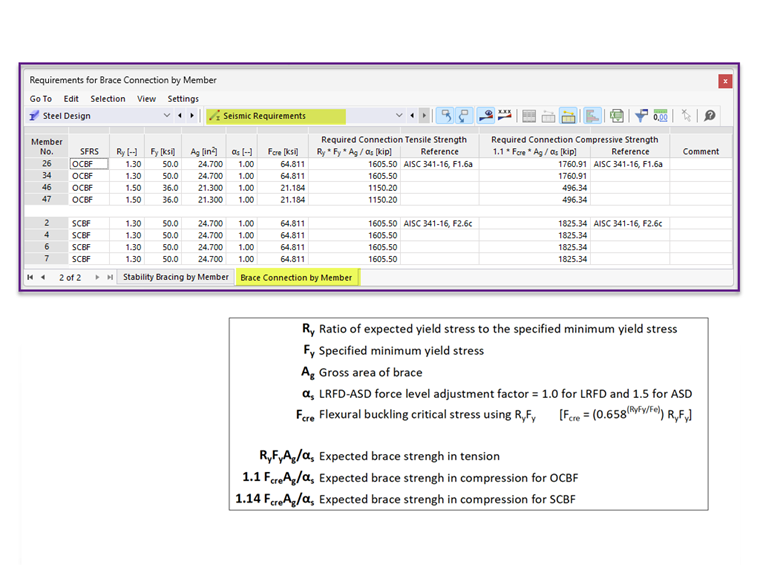

A Resistência à tração necessária da ligação e a Resistência à compressão necessária da ligação do contraventamento estão listadas no separador 'Ligação de contraventamento por barra'. Os detalhes de dimensionamento não estão disponíveis para as resistências da ligação. No entanto, as equações e as referências padrão encontram-se listadas na tabela.
Pode encontrar mais detalhes sobre o cálculo da ligação no artigo da base de dados de conhecimento abaixo.
KB 001775 | Dimensionamento de um pórtico contraventado segundo a AISC 341 no RFEM 6
