La tabella dei requisiti sismici è disponibile quando si seleziona 'Stato limite sisma' per il tipo di stato limite. A seconda del tipo di telaio (SFRS) presentato nel modello, sono disponibili tre schede:
- Controvento di stabilità per asta
- Collegamento del telaio di momenti per asta
- Collegamento del controvento per asta
Controvento di stabilità per asta
La resistenza e la rigidezza richieste dei controventi di stabilità sono elencate nella scheda 'Controvento di stabilità per asta' in 'Requisiti sismici'. Questi valori possono essere confrontati con la resistenza e la rigidezza disponibili calcolate durante la progettazione delle aste di controvento che inquadrano nella trave. Non sono disponibili dettagli della verifica (solo riferimenti).
Ci sono due diversi valori elencati per le resistenze richieste. Il primo valore, Pbr è applicabile ai controventi di stabilità che si trovano al di fuori della posizione della cerniera plastica. Il secondo valore più alto, Pr è per i controventi di stabilità nella posizione della cerniera plastica. La rigidezza del controvento richiesta, βbr, deve anche soddisfare i requisiti dell'appendice 6 di AISC 360.

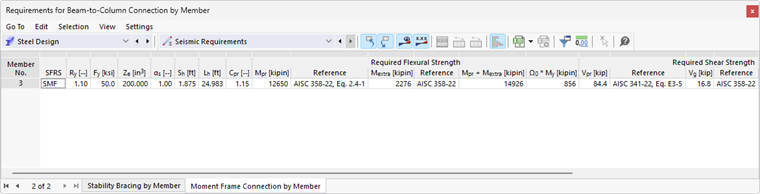

Collegamento del telaio dei momenti per asta
La resistenza a flessione richiesta e la resistenza a taglio richiesta del collegamento trave-colonna sono elencate nella scheda 'Collegamento telaio a momento per asta'. I dettagli della verifica non sono disponibili per la resistenza del collegamento. Tuttavia, sono elencate le equazioni e i riferimenti normativi. I simboli e le definizioni sono riassunti nella tabella seguente.
Maggiori dettagli sul calcolo del collegamento sono disponibili nell'articolo della knowledge base di seguito.
KB 001768 | Resistenza del collegamento del telaio del momento AISC 341-16 in RFEM 6

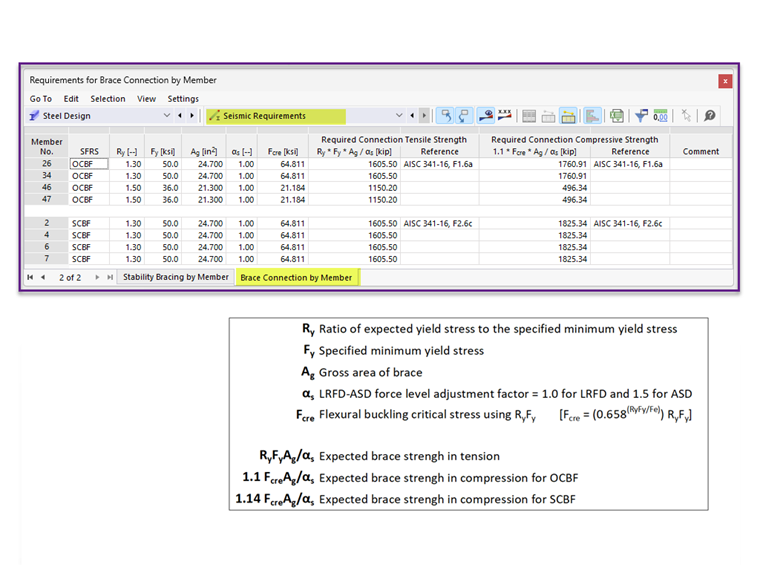

Collegamento controvento per asta
La resistenza a trazione del collegamento richiesta e la resistenza a compressione del collegamento richiesta del controvento sono elencate nella scheda 'Collegamento controvento per asta'. I dettagli della verifica non sono disponibili per le resistenze dei collegamenti. Tuttavia, le equazioni e i riferimenti normativi sono elencati nella tabella.
Maggiori dettagli sul calcolo del collegamento sono disponibili nell'articolo della knowledge base di seguito.
KB 001775 | Progettazione di strutture controventate secondo AISC 341 in RFEM 6
