La tabla Requisitos sísmicos está disponible cuando se selecciona el 'Estado límite sísmico' para el Tipo de estado límite. Dependiendo del tipo de pórticos (SFRS) presentado en el modelo, hay tres pestañas disponibles:
- Arriostramiento de estabilidad por barra
- Conexión de pórticos resistentes a momentos por barra
- Conexión de riostras por barra
Arriostramiento de estabilidad por barra

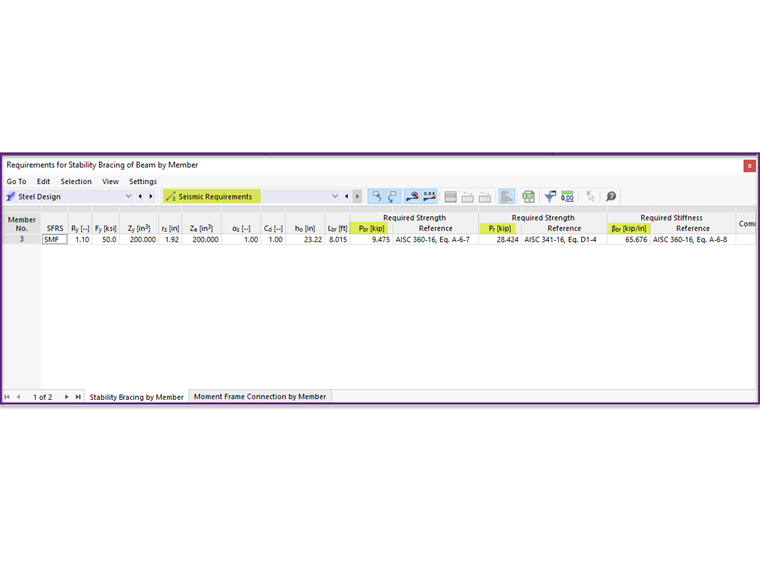

La resistencia y rigidez necesarias de los arriostramientos de estabilidad se enumeran en la pestaña 'Arriostramiento de estabilidad por barra' en 'Requisitos sísmicos'. Estos valores se pueden comparar con la resistencia y rigidez calculadas disponibles al calcular las barras de arriostramiento que se enmarcan en la viga. No hay detalles de comprobación de diseño disponibles (solo referencias).
Hay dos valores diferentes enumerados para las resistencias requeridas. El primer valor,Pbr, es aplicable a los arriostramientos de estabilidad que se encuentran fuera de la posición de la articulación plástica. El segundo valor más alto,Pr, es para los arriostramientos de estabilidad en la posición de la articulación plástica. La rigidez del arriostramiento requerida, βbr también debe cumplir con los requisitos del apéndice 6 de AISC 360.
Conexión de pórtico resistente a flexión por barra

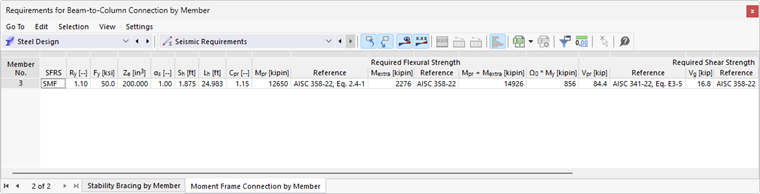

La resistencia a flexión necesaria y la resistencia a cortante necesaria de la conexión viga-pilar se enumeran en la pestaña 'Conexión de pórtico a momento por barra'. Los detalles de la comprobación de diseño no están disponibles para la resistencia de la conexión. Sin embargo, se enumeran las ecuaciones y referencias de la norma. Los símbolos y definiciones se resumen en la siguiente tabla.
Se pueden encontrar más detalles sobre el cálculo de la conexión en el siguiente artículo de la base de conocimientos.
KB 001768 | Resistencia de la conexión del pórtico resistente a momentos según AISC 341-16 en RFEM 6
Conexión de riostras por barra

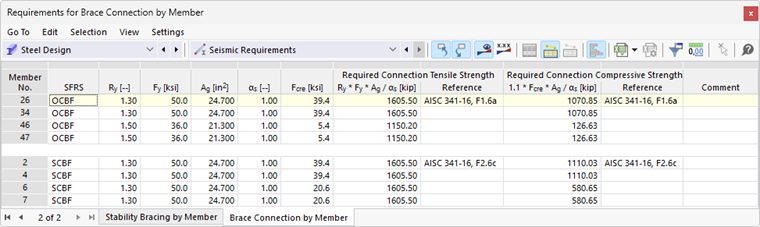

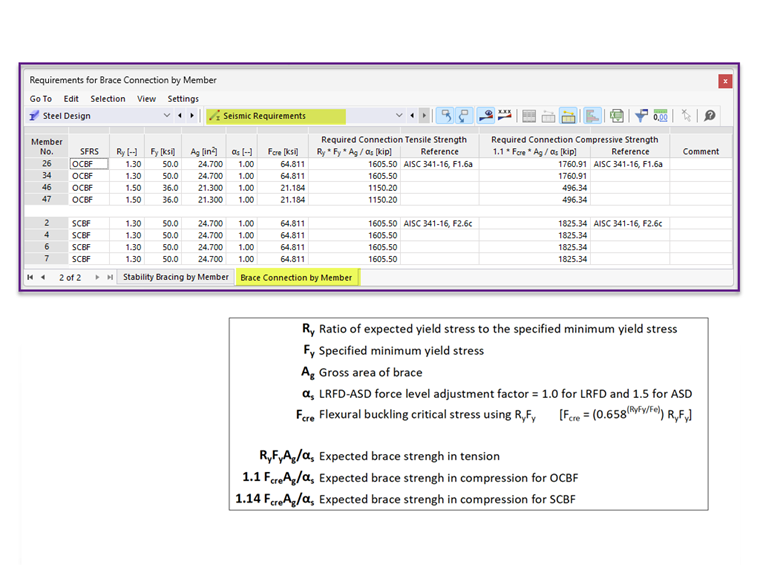

La resistencia a tracción de la conexión necesaria y la resistencia a compresión de la conexión necesaria de la riostra se enumeran en la pestaña 'Conexión de riostra por barra'. Los detalles de la comprobación de diseño no están disponibles para las resistencias de la conexión. Sin embargo, las ecuaciones y referencias de la norma se enumeran en la tabla.
Se pueden encontrar más detalles sobre el cálculo de la conexión en el siguiente artículo de la base de conocimientos.
KB 001775 | Cálculo de un pórtico arriostrado según AISC 341 en RFEM 6
