Die Tabelle 'Erdbebenanforderungen' ist verfügbar, wenn für den Grenzzustandstyp der 'Grenzzustand Erdbeben' ausgewählt ist. Je nachdem, welcher Rahmentyp (SFRS) im Modell vorliegt, stehen drei Register zur Verfügung:
- Stabilitätsverband stabweise
- Momentenrahmenverbindung stabweise
- Verbandsanschluss stabweise
Stabilitätsverband stabweise
Die erforderliche Festigkeit und Steifigkeit der Stabilitätsverbände werden im Register 'Stabilitätsverband stabweise' unter den 'Erdbebenanforderungen' aufgelistet. Diese Werte können bei der Bemessung der Aussteifungsstäbe, die in den Träger eingefasst werden, mit der berechneten vorhandenen Festigkeit und Steifigkeit verglichen werden. Es sind keine Nachweisdetails verfügbar (nur Referenzen).
Für die erforderlichen Festigkeiten sind zwei verschiedene Werte aufgelistet. Der erste Wert Pbr ist für die Stabilitätsverbände anwendbar, die sich außerhalb der plastischen Gelenkstelle befinden. Der zweite, höhere Wert Pr steht für die Stabilitätsverbände an der Stelle des plastischen Gelenks. Die erforderliche Verbandsteifigkeit βbr muss auch die Anforderungen von Anhang 6 des AISC 360 erfüllen.
Momentenrahmenverbindung stabweise

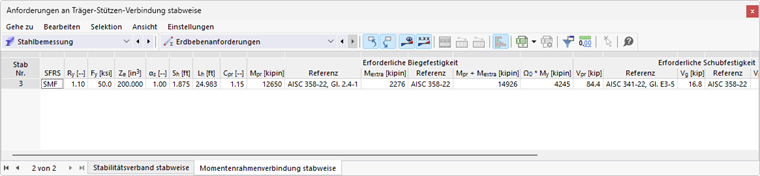

Die Erforderliche Biegefestigkeit und die Erforderliche Schubfestigkeit der Träger-Stützen-Verbindung werden im Register 'Momentenrahmenverbindung stabweise' aufgelistet. Die Nachweisdetails sind für die Verbindungsfestigkeit nicht verfügbar. Gleichungen und Normverweise werden jedoch aufgeführt. In der nachstehenden Tabelle sind die Symbole und Definitionen zusammengefasst.
Weitere Details zur Berechnung der Verbindung finden Sie im unten angegebenen Fachbeitrag.
KB 001768 | Verbindungsfestigkeit des Momentrahmens nach AISC 341-16 in RFEM 6
Verbandsanschluss stabweise

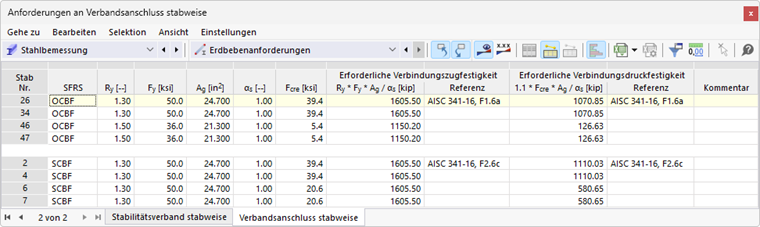

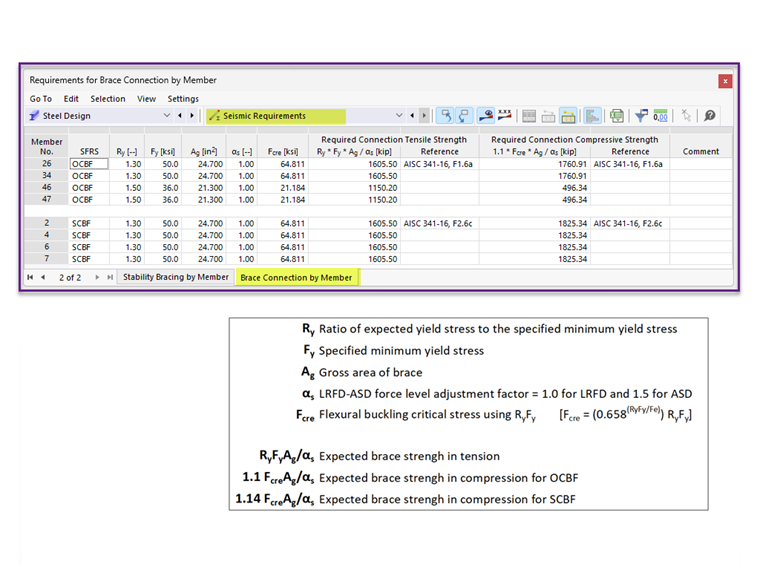

Die Erforderliche Verbindungszugfestigkeit und Erforderliche Verbindungsdruckfestigkeit des Verbandes wird im Register 'Verbandsanschluss stabweise' aufgelistet. Die Nachweisdetails sind für die Anschlussfestigkeiten nicht verfügbar. Gleichungen und Normverweise werden jedoch in der Tabelle aufgeführt.
Weitere Details zur Berechnung der Verbindung finden Sie im unten angegebenen Fachbeitrag.
KB 001775 | Bemessung von ausgesteiften Rahmen nach AISC 341 in RFEM 6
