Tabulka Seizmické požadavky je k dispozici, pokud je jako typ mezního stavu vybrán 'Mezní stav zemětřesení'. V závislosti na typu rámů (SFRS) v modelu jsou k dispozici tři záložky:
- Stabilitní ztužení po prutech
- Přípoj momentového rámu po prutech
- Přípoj ztužení po prutech
Stabilitní ztužení po prutech
Požadovaná pevnost a tuhost stabilitních ztužení jsou uvedeny v záložce 'Stabilitní ztužení po prutech' v sekci 'Seizmické požadavky'. Tyto hodnoty lze porovnat s vypočítanou dostupnou pevností a tuhostí při posouzení ztužujících prutů, které se připojují na nosník. Detaily posudku nejsou k dispozici (pouze reference).
U požadovaných pevností jsou uvedeny dvě různé hodnoty. První hodnotaPbr platí pro ztužení, která se nacházejí mimo oblast plastického kloubu. Druhá, vyšší hodnota Pr je pro stabilitní ztužení v místě plastického kloubu. Požadovaná tuhost ztuženíβbr musí také splňovat požadavky přílohy 6 normy AISC 360.

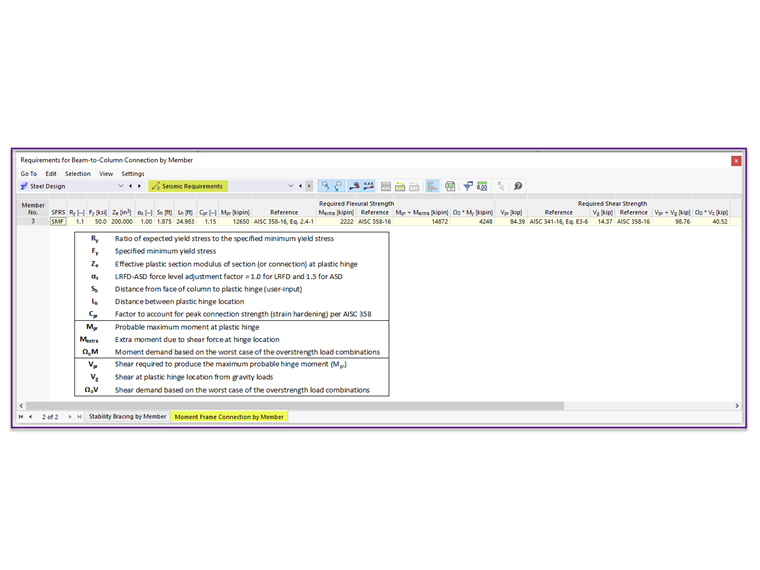

Spojení momentového rámu po prutech
Požadovaná pevnost v ohybu a nutná smyková pevnost spoje nosníku na sloup jsou uvedeny v záložce 'Spojení momentových rámů po prutech'. Pro pevnost spoje nejsou k dispozici detaily posudku. Rovnice a odkazy na normy jsou ale uvedeny. Symboly a definice jsou shrnuty v následující tabulce.
Další informace o výpočtu přípoje najdete v níže uvedeném článku databáze znalostí.
KB 001768 | Pevnost spoje momentového rámu podle AISC 341-16 v programu RFEM 6

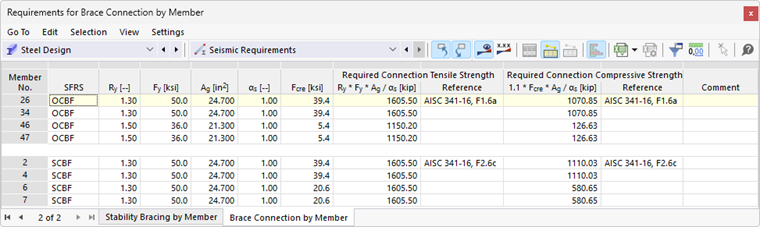

Spoj ztužidel po prutech

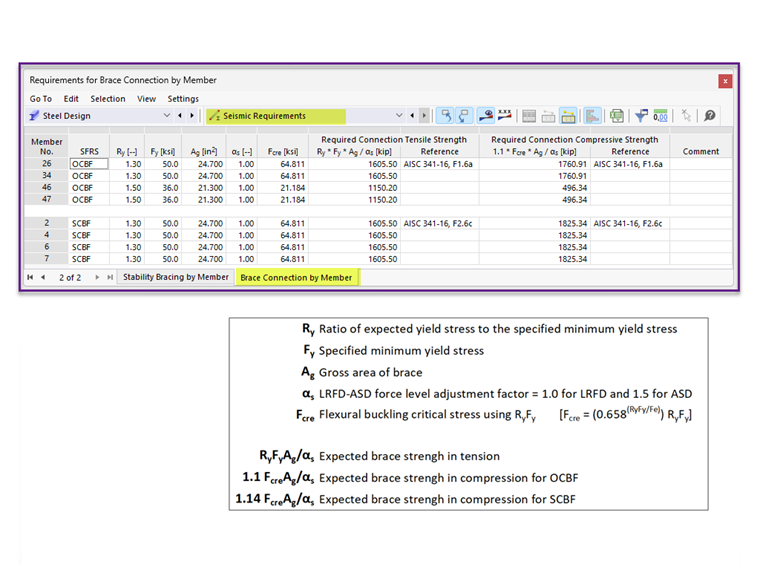

Nutná pevnost spoje v tahu a nutná pevnost spoje v tlaku ztužení jsou uvedeny v záložce 'Spojení ztužidel po prutech'. Pro pevnosti spoje nejsou detaily posudku k dispozici. V tabulce jsou ovšem uvedeny rovnice a odkazy na normy.
Další informace o výpočtu přípoje najdete v níže uvedeném článku databáze znalostí.
KB 001775 | Posouzení vyztužených rámů podle AISC 341 v programu RFEM 6
