Tabela Wymagania sejsmiczne jest dostępna, jeżeli jako Typ stanu granicznego wybrano 'Stan graniczny sejsmiczny'. W zależności od typu ram (SFRS) w modelu dostępne są trzy zakładki:
- Stężenie według prętów
- Połączenie ram usztywniających według prętów
- Połączenie stężeń według prętów

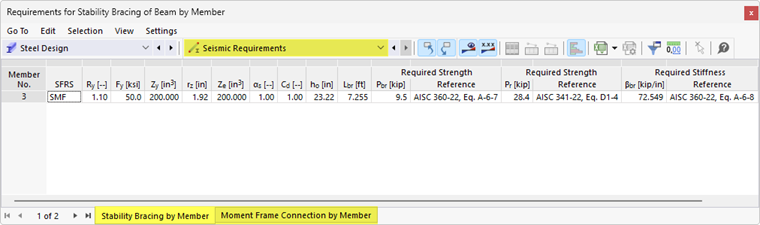

Stężenie według prętów
Wymagana wytrzymałość i sztywność stężeń są podane w zakładce 'Stężenie według pręta' w 'Wymaganiach sejsmicznych'. Wartości te można porównać z obliczoną dostępną wytrzymałością i sztywnością podczas wymiarowania prętów stężających stanowiących ramy dla belki. Brak dostępnych szczegółów warunku projektowego (tylko odniesienia).
Dla wymaganych wytrzymałości podane są dwie różne wartości. Pierwsza wartość, Pbr, ma zastosowanie do stężeń stabilizujących, które znajdują się poza położeniem przegubu plastycznego. Druga, większa wartość, Pr, odnosi się do stężeń statecznościowych w miejscu przegubu plastycznego. Wymagana sztywność stężenia, βbr, powinna również spełniać wymagania Załącznika 6 do AISC 360.

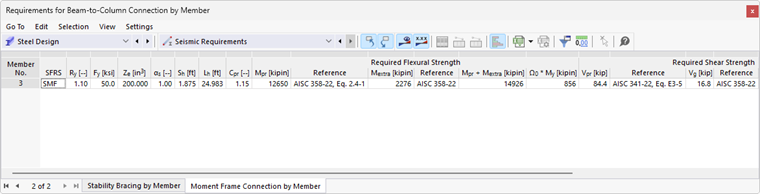

Połączenie ram usztywniających według prętów
Wymagana wytrzymałość na zginanie i Wymagana wytrzymałość na ścinanie połączenia belka-słup są wyświetlane w zakładce 'Momentowe połączenie ramowe według prętów'. Szczegóły warunku projektowego nie są dostępne dla wytrzymałości połączenia. Jednak na liście znajdują się równania i odniesienia do norm. Symbole i definicje są zestawione w poniższej tabeli.
Więcej informacji na temat obliczeń połączeń można znaleźć w poniższym artykule w bazie informacji.
Kb | AISC 341-16 Wytrzymałość połączenia ramy na zginanie w RFEM 6

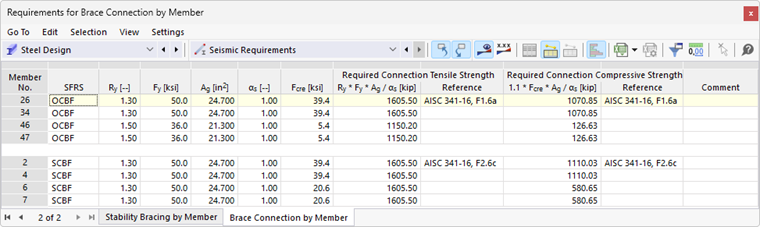

Połączenie stężenia według pręta

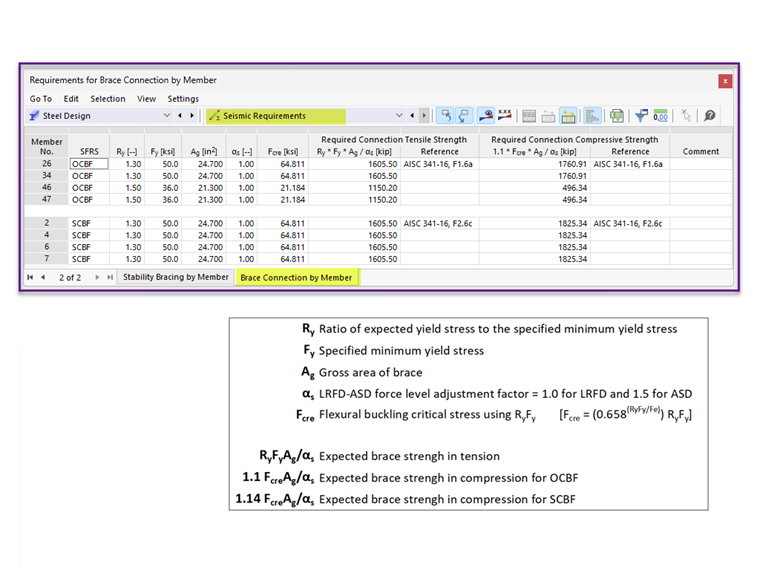

Wymagana wytrzymałość połączenia na rozciąganie oraz Wymagana wytrzymałość połączenia na ściskanie stężenia są wyświetlane w zakładce 'Połączenie stężenia według pręta'. Szczegóły warunku projektowego nie są dostępne dla połączeń o różnej wytrzymałości. Jednak równania i odniesienia do norm znajdują się w tabeli.
Więcej informacji na temat obliczeń połączeń można znaleźć w poniższym artykule w bazie informacji.
Kb | AISC 341 Wymiarowanie ramy stężonej w RFEM 6
