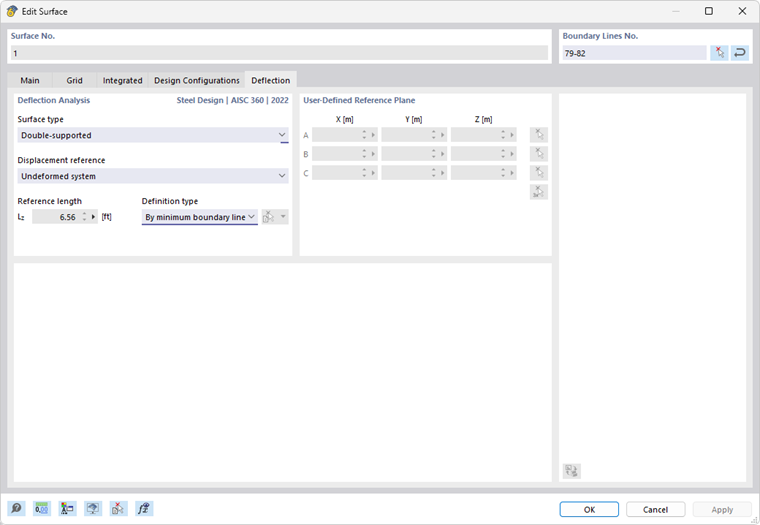

Вкладка Прогиб в диалоговом окне 'Редактировать поверхность' позволяет задать параметры для проверки прогиба поверхности.
Проверка прогиба
Выберите 'Тип поверхности', чтобы установить предельные значения прогиба для проверки. Они заданы в диалоговом окне Конфигурации пригодности к эксплуатации для различных ситуаций оценки поверхностей с двухсторонним или односторонним закреплением.
Параметр 'Ссылка на смещение' определяет, какая модель будет использоваться для проверки деформаций. Список содержит три варианта:
- Деформированная пользовательская опорная плоскость: Если крепления имеют очень разные смещения, следует задать наклонную опорную плоскость для контролируемого смещения uz. Задайте плоскость в разделе 'Пользовательская опорная плоскость', указав три точки не деформированной системы. RFEM рассчитывает деформацию этих трех точек, устанавливает опорную плоскость через эти перемещенные точки и использует максимальное смещение uz для проверки.
- Параллельная плоскость в точке минимально деформированного узла: Этот вариант рекомендуется при податливом закреплении поверхности. Максимальное смещение uz определяется относительно опорной плоскости, параллельной не деформированной системе, которую RFEM определяет через узел с минимальным значением смещения uz,min.
- Не деформированная система: Местные деформации uz берутся напрямую из результатов и используются для проверки.
Предельное значение прогиба зависит от 'Опорной длины' Lz. Варианты типа определения 'По максимальной ограничительной линии' и 'По минимальной ограничительной линии' (значение по умолчанию) позволяют RFEM определить длину самого длинного или короткого края из геометрии поверхности и автоматически задать опорную длину. Если вы хотите определить опорную длину самостоятельно, выберите в списке тип определения 'Вручную' и введите значение.
