Plochy

V **když je v dialogu Globální nastavení deaktivována Pohodlnost užívání, nelze v této záložce zadávat údaje.**

Ověření průhybu

Nastavte typ plochy tak, abyste určili mezní hodnoty průhybu pro posouzení. Ty jsou uvedeny v dialogu Konfigurace použitelnosti pro různé návrhové situace ploch s oboustranným nebo jednostranným uložením.

Možnost 'Referenční posun' určuje, který model slouží jako reference pro posouzení deformací. Seznam obsahuje tři možnosti výběru:

• Deformovaná uživatelsky definovaná referenční rovina: Pokud mají podpory velmi odlišné deformace, měli byste zadat šikmou referenční rovinu pro ověřovanou posunutí u_z. Určete rovinu v sekci 'Uživatelsky definovaná referenční rovina' třemi body nedeformovaného systému. RFEM určí deformaci tří definičních bodů, umístí referenční rovinu přes tyto posunuté body a použije referenční maximální deformaci u_z pro posouzení.

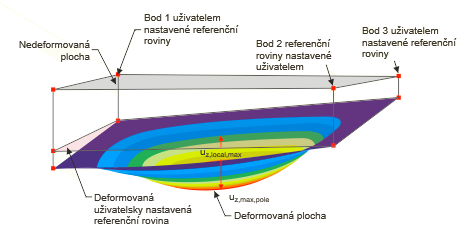

Zdeformovaná uživatelsky definovaná referenční rovina pro referenci posunů

• Paralelní rovina v pozici minimálně deformovaného uzlu: Tato možnost se doporučuje pro poddajné uložené plochy. Maximální deformace u_z se vztahuje na referenční rovinu, která je rovnoběžná s nedeformovaným systémem a určená uzlem s nejmenší hodnotou deformace u_z,min v RFEM.

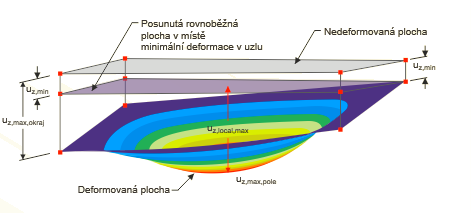

Rovnoběžná plocha procházející minimálně deformovanými uzly pro referenci posunů

• Nedeformovaný systém: Místní deformace u_z se přímo přebírají z výsledků a používají se pro posouzení.

Mezní hodnota průhybu závisí na 'Referenční délce' L_z. U možností typu definice 'Podle maximální mezní linie' a 'Podle minimální mezní linie' (výchozí nastavení) RFEM určí délku nejdelšího/nejkratšího okraje z geometrie plochy a automaticky nastaví referenční délku. Pokud chcete definovat referenční délku sami, vyberte v seznamu typ definice 'Manuálně' a zadejte hodnotu.

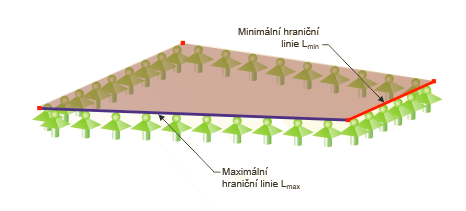

Minimální a maximální hraniční linie plochy
