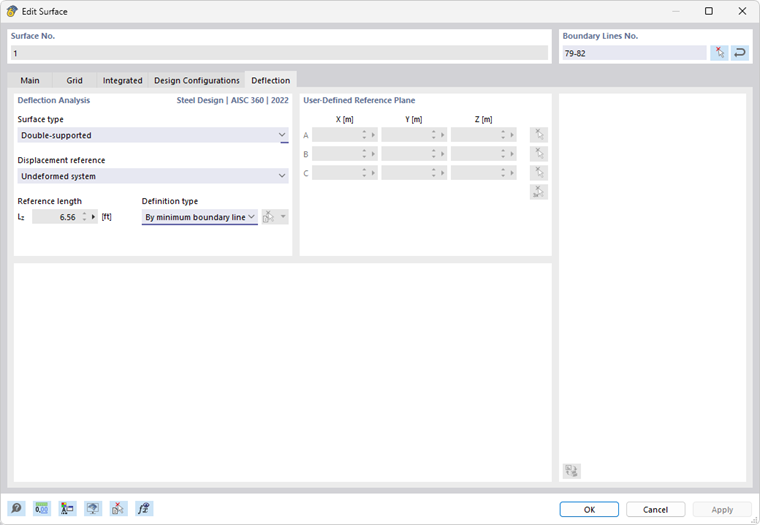

En la pestaña Deflexión del cuadro de diálogo 'Editar Superficie' puede establecer los criterios para la comprobación de deflexión de la superficie.
Comprobación de deflexión
Determine mediante el 'Tipo de superficie' cuáles valores límite de deflexión se aplicarán en la comprobación. Estos están registrados en el cuadro de diálogo Configuraciones de Usabilidad para diferentes situaciones de dimensionamiento de superficies con apoyo en ambos lados o en un solo lado.
La 'Referencia de desplazamiento' controla qué modelo de referencia se utilizará para la comprobación de las deformaciones. La lista contiene tres opciones:
- Plano de referencia personalizado deformado: Si los soportes presentan desplazamientos muy diferentes, debería establecer un plano de referencia inclinado para el desplazamiento uz a comprobar. Defina el plano en la sección 'Plano de referencia personalizado' mediante tres puntos del sistema no deformado. RFEM calcula la deformación de los tres puntos de definición, establece el plano de referencia a través de estos puntos desplazados y utiliza la deformación máxima relacionada uz para la comprobación.
- Plano paralelo en la ubicación del nodo mínimamente deformado: Esta opción se recomienda en el caso de un soporte flexible de la superficie. La deformación máxima uz se refiere a un plano de referencia desplazado paralelo al sistema no deformado, que RFEM establece mediante el nodo con el menor valor de desplazamiento uz,min.
- Sistema no deformado: Las deformaciones locales uz se toman directamente de los resultados y se utilizan para la comprobación.
El valor límite de deflexión depende de la 'Longitud de referencia' Lz. En las opciones del tipo de definición 'Según la línea de límite máximo' y 'Según la línea de límite mínimo' (predeterminada), RFEM determina la longitud del borde más largo o más corto a partir de la geometría de la superficie y configura automáticamente la longitud de referencia. Si desea definir la longitud de referencia, seleccione el tipo de definición 'Manual' en la lista y luego ingrese el valor.
