面

在“编辑面板”对话框的“挠度”选项卡中，可以设置面板变形验算的默认值。

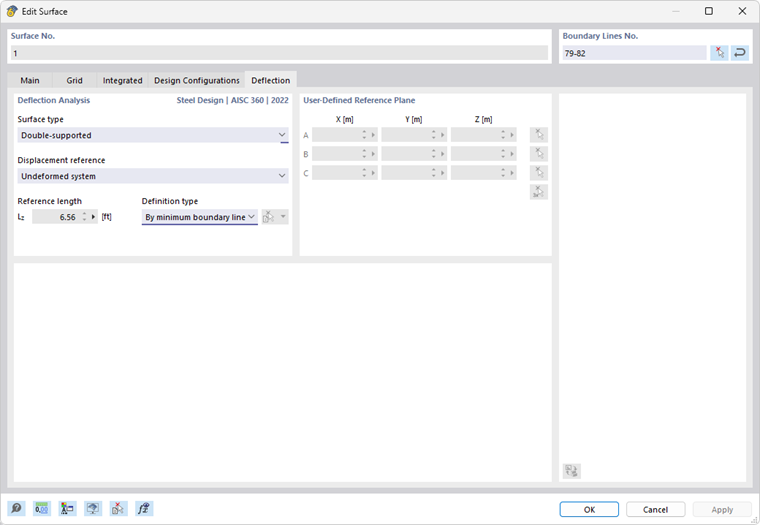

“编辑面”对话框，“挠度”选项卡

挠度验算

通过“面板类型”确定验算时使用的挠度限值。这些限值存储在对话框适用性配置中，适用于两侧或单侧支撑的面板的不同设计情况。

“位移参考”控制用于变形验算的参考模型。列表中有三个选择：

• 变形的用户定义参考平面: 如果支座的位移差异较大，应为待验算的位移 u_z 提供一个倾斜的参考平面。在“用户定义参考平面”部分，通过未变形系统的三个点定义平面。RFEM 将计算这三个定义点的变形，通过这些变位后的点确定参考平面，并使用相关的最大变形 u_z 进行验算。

变形的用户定义参考平面，用于参考位移

• 最小变形节点处的平行面: 对于柔性支撑的面板，建议使用此选项。最大变形 u_z 将被关联到一个与未变形系统平行移动的参考平面，RFEM 通过变形值最小的节点 u_z,min 确定。

通过最小变形节点的平行面，用于位移参考

• 未变形系统: 本地变形 u_z 直接从结果中获取并用于验算。

挠度的极限值取决于“参考长度”L_z。在“按最大边界线”和“按最小边界线”（默认）选项中，RFEM 将从面板几何形状中计算最长或最短边的长度，并自动设置参考长度。如果您希望定义参考长度，请在列表中选择“手动”定义类型，然后输入值。

面的最小和最大边界线
