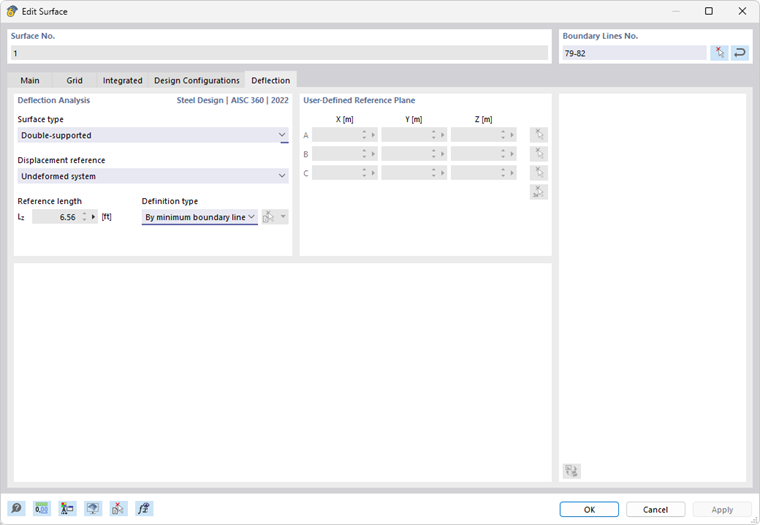

Dans l'onglet Flèche de la boîte de dialogue 'Modifier la surface', vous pouvez définir les paramètres pour la vérification de la flèche de la surface.
Vérification de la flèche
Déterminez par le 'Type de surface' quels sont les valeurs limites de la flèche à appliquer pour la vérification. Elles sont enregistrées dans la boîte de dialogue Configurations de l'utilisation pour différentes situations d'évaluation de surfaces avec support bilatéral ou unilatéral.
La 'Référence de déplacement' contrôle quel modèle de base est utilisé pour la vérification des déformations. La liste propose trois options de sélection :
- Plan de référence déformé défini par l'utilisateur: Si les supports présentent des déplacements très différents, vous devriez définir un plan de référence incliné pour le déplacement uz à vérifier. Définissez le plan dans la section 'Plan de référence défini par l'utilisateur' en déterminant trois points du système non déformé. RFEM calcule la déformation des trois points de définition, établit le plan de référence à travers ces points déplacés et utilise la déformation maximale uz relative pour la vérification.
- Surface parallèle au nœud le moins déformé: Cette option est recommandée pour une surface avec support flexible. La déformation maximale uz est calculée par rapport à un plan de référence parallèle au système non déformé, établi par RFEM passant par le nœud présentant la valeur de déplacement uz,min la plus petite.
- Système non déformé: Les déformations locales uz sont directement prises à partir des résultats et utilisées pour la vérification.
La valeur limite de la flèche dépend de la 'Longueur de référence' Lz. Pour les options de type de définition 'Selon la ligne de contour maximale' et 'Selon la ligne de contour minimale' (par défaut), RFEM détermine la longueur du bord le plus long ou le plus court de la géométrie de la surface et ajuste automatiquement la longueur de référence. Si vous souhaitez définir la longueur de référence, sélectionnez dans la liste le type de définition 'Manuellement' et saisissez alors la valeur.
