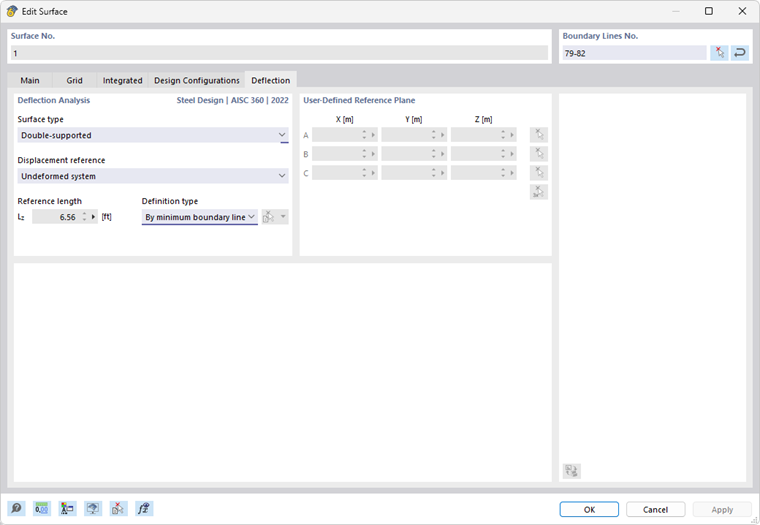

No registro Flecha da caixa de diálogo 'Editar Superfície', você pode definir as configurações para a verificação da flecha da superfície.
Verificação da Flecha
Defina pelo 'Tipo de Superfície' quais os limites da flecha a serem usados na verificação. Estes estão armazenados na caixa de diálogo Configurações de Utilização para diferentes situações de dimensionamento de superfícies com suporte em ambos os lados ou em um lado.
A 'Referência de Deslocamento' determina qual modelo de referência será usado para a verificação das deformações. A lista contém três opções:
- Plano de referência deformado personalizado: Se os suportes apresentarem deslocamentos muito diferentes, você deve especificar um plano de referência inclinado para o deslocamento a ser verificado uz. Defina o plano na seção 'Plano de Referência Personalizado' através de três pontos do sistema não deformado. O RFEM calcula a deformação dos três pontos de definição, define o plano de referência através destes pontos deslocados e usa a deformação máxima relativa uz para a verificação.
- Superfície paralela no local do nó menos deformado: Esta opção é recomendada para suportes flexíveis da superfície. A deformação máxima uz é referida a um plano de referência deslocado paralelo ao sistema não deformado, que o RFEM posiciona através do nó com o menor valor de deslocamento uz,min.
- Sistema não deformado: As deformações locais uz são directamente adotadas dos resultados e usadas para a verificação.
O limite da flecha depende do 'Comprimento de Referência' Lz. Na opção de tipo de definição 'Por linha de limite máximo' e 'Por linha de limite mínimo' (configuração padrão), o RFEM calcula o comprimento da borda mais longa ou mais curta a partir da geometria da superfície e define o comprimento de referência automaticamente. Se deseja definir o comprimento de referência manualmente, selecione na lista o tipo de definição 'Manual' e então insira o valor.
