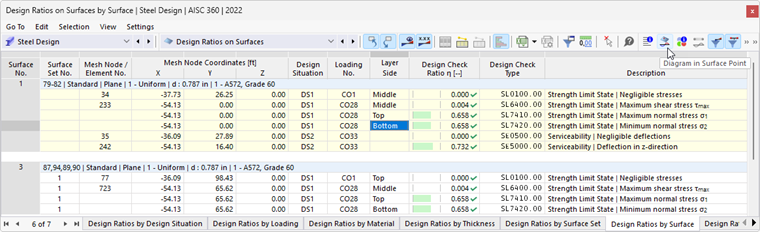

面的结果曲线在面点中表现为面的截面结果。要调用此显示，点击按钮
。该按钮在“钢结构设计”类别下的面对象结果表中可用。
将出现“面的结果曲线”窗口。
图形显示了当前表格行结果的应力状态。根据对话框 全局设置中的设置，这些结果是网格节点或栅格点的结果。它们作为线性曲线呈现，来源于面侧（上、下、中）的结果。
您可以使用工具栏中的按钮调整图形。按钮具有以下功能：
| 按钮 | 功能 |
|---|---|
|
带有结果类型选择选项的列表按钮 |
|
切换显示面侧的值 |
|
仅显示正负结果的极值 |
|
切换显示尺寸标注 |
|
切换显示层轮廓 |
|
切换显示局部z轴 |
|
打开“编辑厚度”对话框 |
|
允许打印当前显示 |
结果类型
通过列表按钮

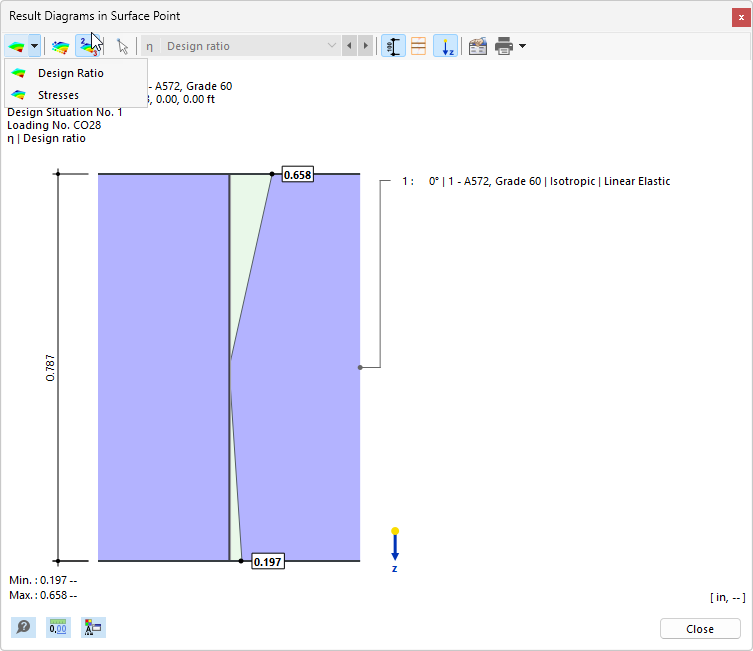

您可以选择要在面截面中显示的结果类型。有两个选项可供选择（见图 面的结果曲线）：
- 利用率
- 应力

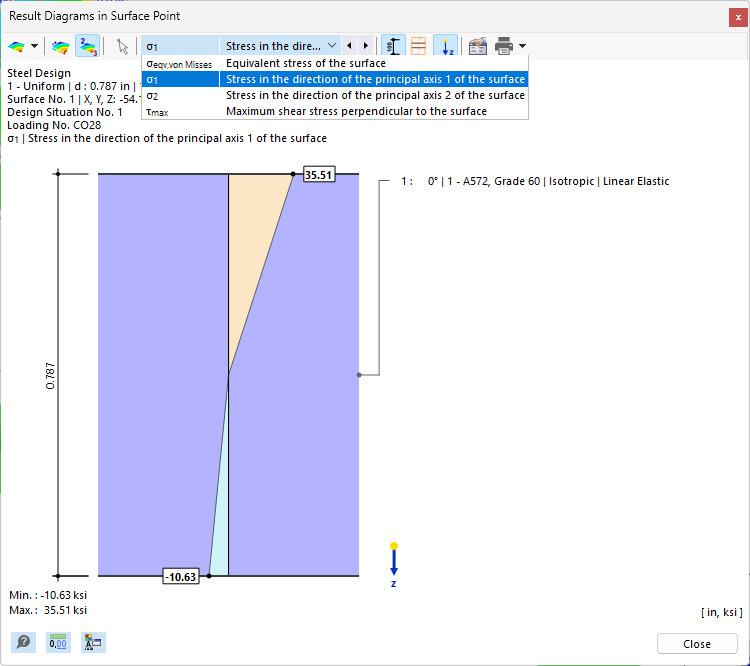

在应力选项中，您可以在菜单栏列表中指定要检查其曲线的应力类型。

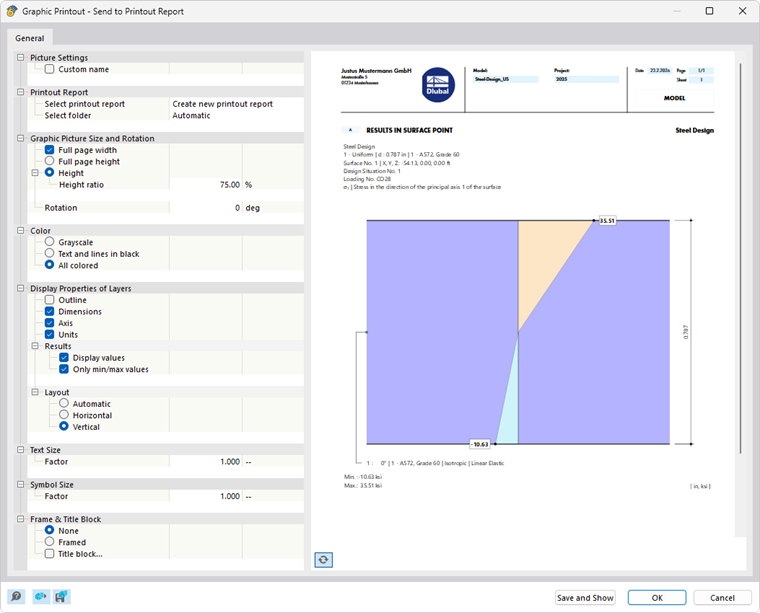

图形打印
使用列表按钮
您可以直接打印当前图形、保存为 PDF 或传递到打印日志。显示的详细信息也可以在打印预览中进行设置。
