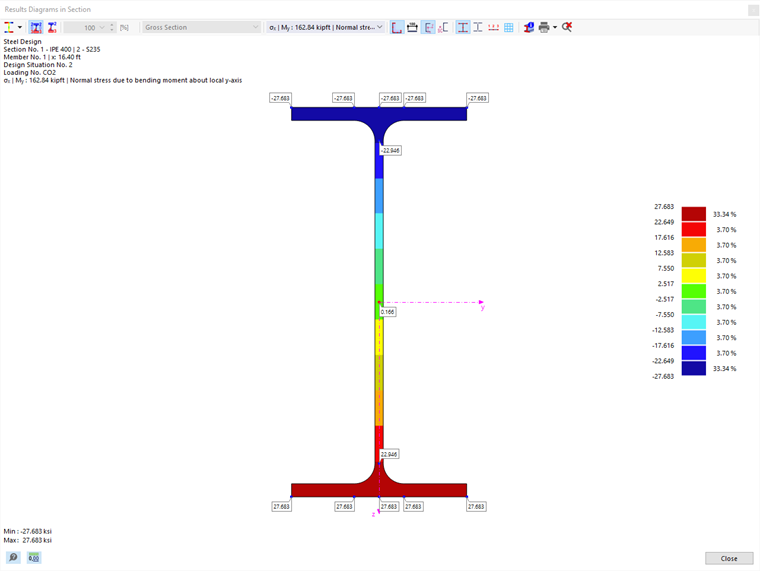

截面中的结果曲线

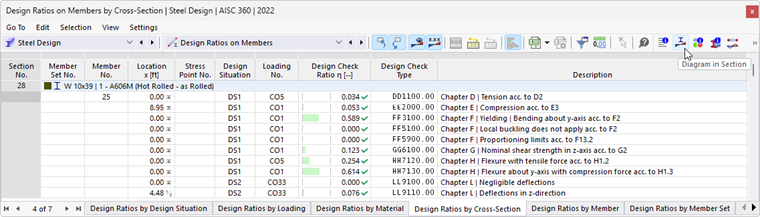

  • 截面的结果曲线**显示了截面应力点处的计算结果。要调用此显示模式,请单击按钮 剖面图 。该功能可用于杆件对象的"钢结构设计"类别结果表,但不能用于面对象。

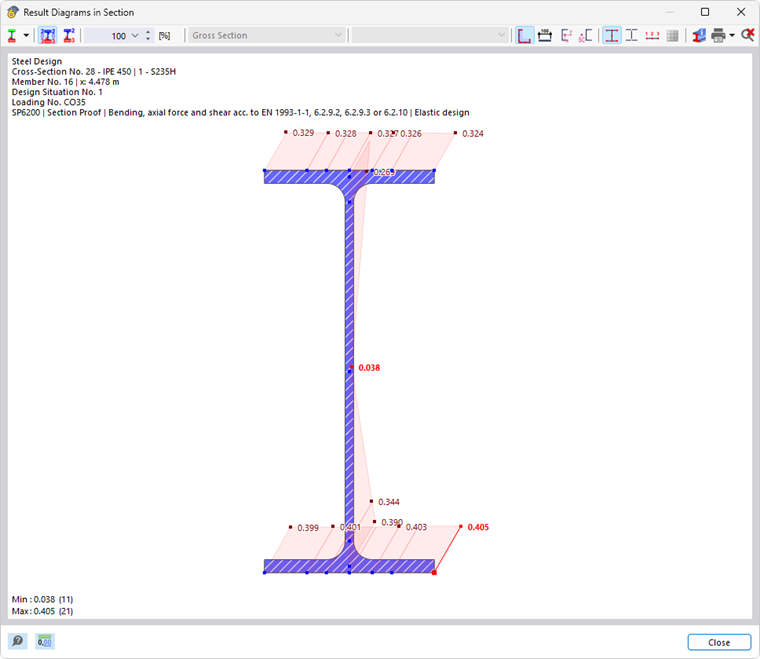

将打开"截面的结果曲线"窗口。图形显示当前表格行结果所对应的应力条件。

您可以像往常一样使用鼠标操控图形,例如缩放。相关功能在 RFEM 手册的 图形操控 章节中有介绍。

结果显示也可以通过工具栏中的按钮进行调整。这些按钮具有以下功能:

按钮 功能
设计利用率图表 带有选择结果类型选项的下拉列表按钮
显示所有应力点的值 显示或隐藏应力点上的数值
只显示最大/最小值 仅显示正负结果的极值
系数(百分比) 允许通过百分比 [%] 系数缩放结果曲线
显示截面轮廓 显示或隐藏截面轮廓
显示尺寸标注 显示或隐藏尺寸标注
显示坐标系 显示或隐藏轴系统
显示剪切中心 显示或隐藏剪切中心
显示应力点 显示或隐藏应力点
显示单个字段 显示或隐藏 c/t 比值 单跨
显示应力点的编号 显示或隐藏应力点编号
显示有限元网格 显示或隐藏有限元网格
截面信息 打开"关于截面信息"窗口
立即打印 允许打印当前显示
显示整个模型 显示结果曲线的全视图

提示

要显示另一项设计验算的结果曲线,请不要关闭"截面的结果曲线"窗口,而在程序中选中相应的表格行。

结果类型

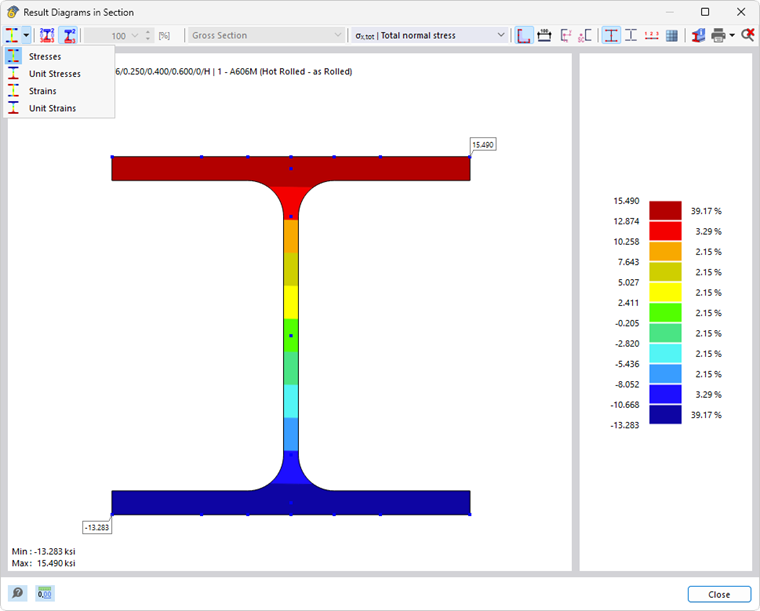

通过下拉列表按钮 设计利用率图表 可以选择应在截面上显示哪些结果。根据设计验算的不同,可以选择以下选项:

  • 利用率图
  • 应力
  • 单位应力
  • 应变
  • 单位应变

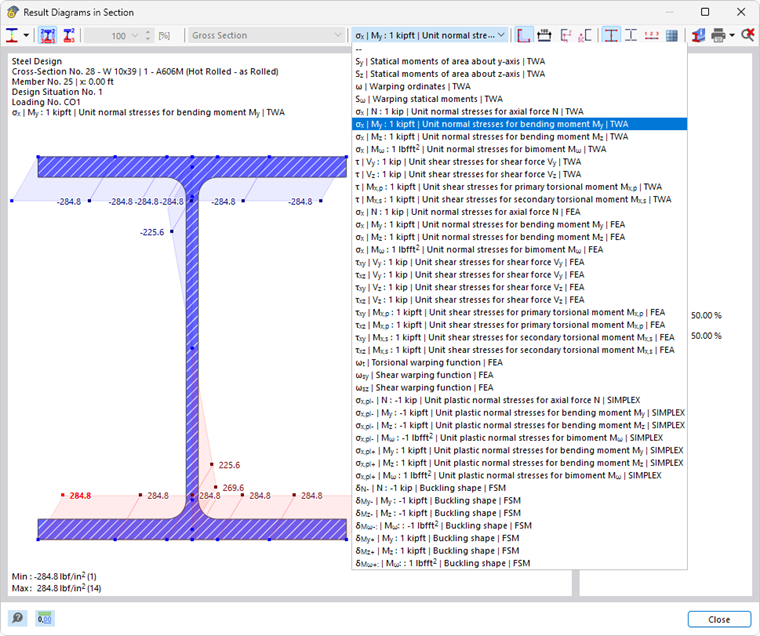

根据现有应力的不同,您可以显示截面上的不同结果。请使用菜单栏中的选择选项。

名称 **TWA** 代表基于薄壁截面计算的结果,**FEM** 代表基于有限元法截面计算的结果。对于设计验算,将使用各自为截面规定的方法(参见章节 截面)。

屈曲模态的附加标记 **FSM** 表示基于有限条法的计算结果(参见专题文章 Lineare Verzweigungslastanalyse mit der Finite-Streifen-Methode)。

有限元计算结果始终以截面上的颜色渐变来显示。而基于薄壁分析的结果以及利用率,则显示为应力点上的曲线。

弹性应力分布

在显示相应设计验算中现有内力的应力时,请注意应力始终以弹性分布进行计算。因此,对于塑性截面设计验算,显示的应力仅作为附加信息,并不用于设计验算。目前无法计算截面中的塑性应力分布。

有效截面上的应力

如果为所选的设计验算进行有效截面上的应力计算(例如,按欧洲规范 3 的截面等级 4 时),则可以在选择列表中区分显示有效截面或毛截面上的应力。

图形输出

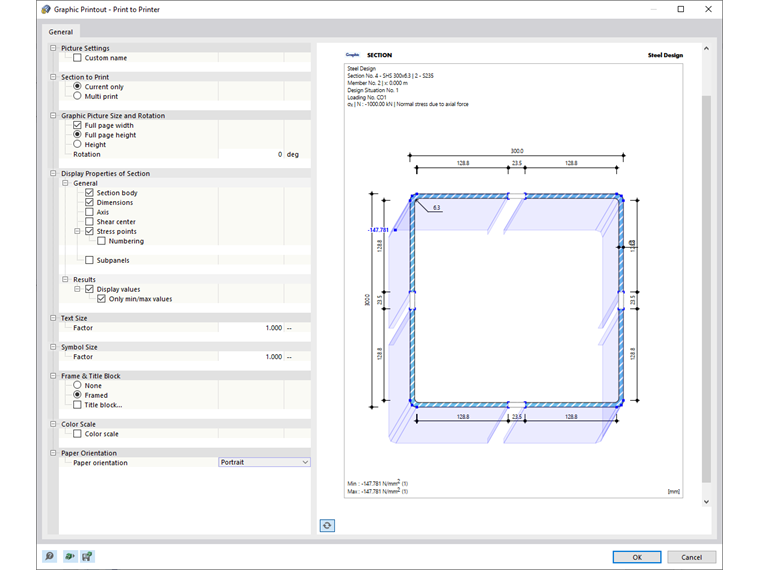

使用下拉列表按钮 立即打印 的选项,可以直接打印当前图形、另存为 PDF 或传输到打印报告中。要显示的细节也可以在打印预览中定义。

信息

如果在输入数据更改后重新设计,打印报告中的图形将更新。
