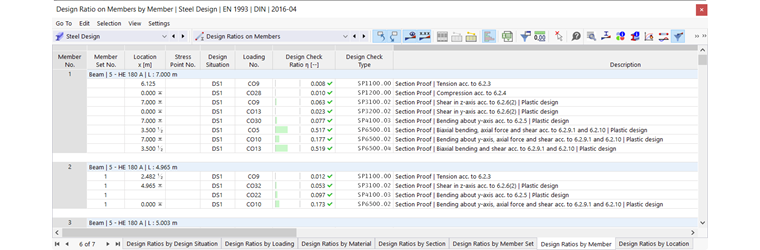

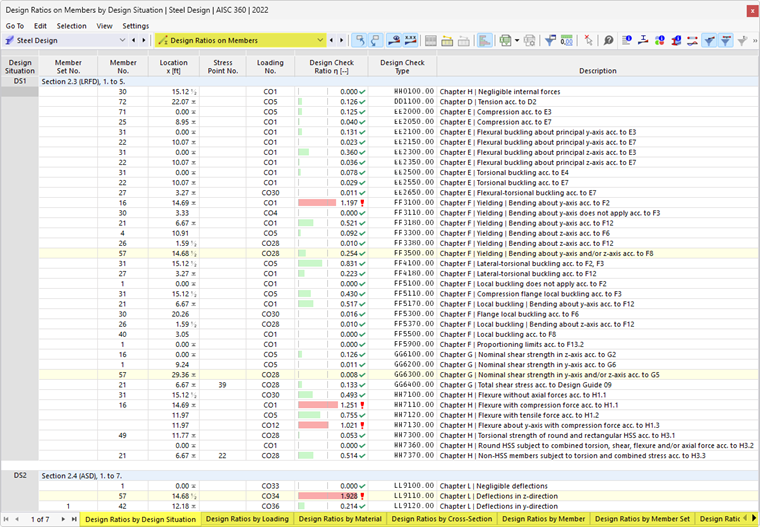

杆件利用率类别下的结果表格包含与所执行的设计验算及各自利用率相关的结果数据。
杆件结果在选项卡中按以下标准排序：
- 荷载（设计状况、荷载组合）
- 杆件属性（材料、截面）
- 对象（杆件集、杆件、杆件位置 x）
杆件集编号 / 杆件编号
对于每个验算准则，都会给出利用率最大的杆件集编号（如果已设计）和杆件编号。
位置 x
分别给出杆件中计算得到最大利用率的位置 x。对于表格输出，以下位置 x 是相关的：
- 始端和末端节点
- 杆件结果中间点（如果已定义）
- 根据杆件的网格设置划分的杆件分部
- 内力的极值
应力点编号
设计是在截面的所谓应力点上进行的。这些位置由截面部分的质心距离、静矩和厚度定义。库中的所有标准截面以及 RSECTION 截面都在设计相关位置设有应力点。
您可以通过截面信息对话框检查应力点。为此，请单击表格工具栏中的
按钮。在信息对话框的“应力点”选项卡中，会列出应力点及其坐标，并在截面上显示（参见 RFEM 手册中的应力点章节）。
设计状况
此列列出了各利用率所对应的设计状况的编号。
荷载
给出对各自验算起控制作用的荷载组合或结果组合的编号。
验算准则
此栏中列出了根据规范的验算条件。各自的利用率程度由彩色条的长度表示。
验算类型
每个验算都用一个带有编号的标识符来标示。例如，根据欧洲规范的截面验算标识符为“SP”，稳定验算标识符为“ST”，正常使用极限状态验算标识符为“SE”。验算类型在描述栏中说明。
验算公式
您可以在结果表格管理器中激活此列。它给出了验算所依据的规范公式。
描述
每个验算都通过引用规范中的章节进行简要描述来说明。
您可以通过
按钮或双击行来显示某个特定利用率的验算详细信息。
按极限状态筛选结果
如果表格中只应输出某些极限状态或验算类型的结果，请在结果表格管理器中设置相应的筛选器。例如，您可以通过取消激活除“稳定验算”外的所有“行”，来仅显示稳定验算的结果。
表格工具栏中的按钮也提供了快速显示或隐藏特定极限状态结果的可能性。当存在相应极限状态的验算时，这些按钮即可使用。
|
显示或隐藏承载力极限状态结果 |
|
显示或隐藏正常使用极限状态结果 |
|
显示或隐藏防火设计结果 |
|
显示或隐藏抗震设计结果 |
按利用率筛选结果

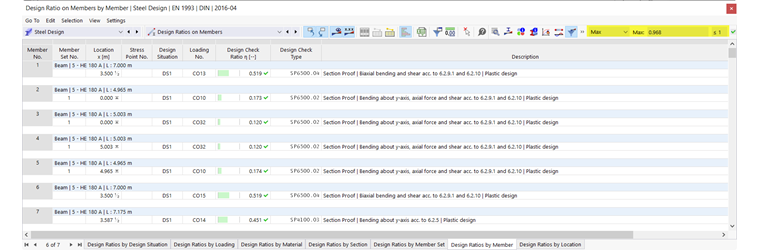

表格工具栏右侧的列表提供了按利用率程度筛选表格的可能性。通过“最大值”选项，每个对象仅输出起控制作用的验算。

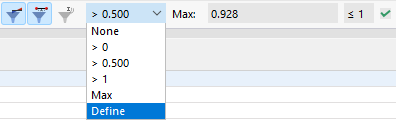

您也可以使用自定义筛选条件。为此，请使用列表中的“定义”选项。将打开结果表格管理器对话框，并显示“标准 - 数值”选项卡。定义条件 — 例如，仅显示大于特定值的利用率。
RFEM 手册的筛选结果表格章节介绍了如何为表格值定义条件。
优化截面
如果截面的验算未满足要求，您可以让程序优化截面。程序会在同一截面系列中寻找满足要求的最小可能截面。请按照以下步骤操作：
- 设置钢结构设计的表格类别“输入数据”。
- 切换到“截面”表格。
- 单击表格列“为设计使用不同截面”中的相应单元格。
- 打开列表并选择“优化”选项（参见图片优化截面）。
