杆件转动约束

在该部分中，可以定义杆件扭转约束。 在确定弹性临界弯矩或弯扭屈曲的临界荷载系数时，需要考虑杆件转动约束。 该模型中的“转动弹簧”对整个杆件或杆件集产生恒定。

转动约束类型

用户可以在下拉菜单中选择不同的转动约束类型。

• [[]]#Continuous 连续]]
• [[]]#Discrete 离散
• [[]]#Manually 手动]]

“杆件转动约束”对话框，“基部”选项卡

连续

为了确定压型钢板引起的应力蒙皮刚度和连接变形，需要以下信息：

• 压型钢板材料名称
• 钢板名称
• 弹簧刚度 C₁₀₀
• 荷载由压型钢板传递到梁上
• 连续性效应
• 梁间距
• 截面变形 C_D,B

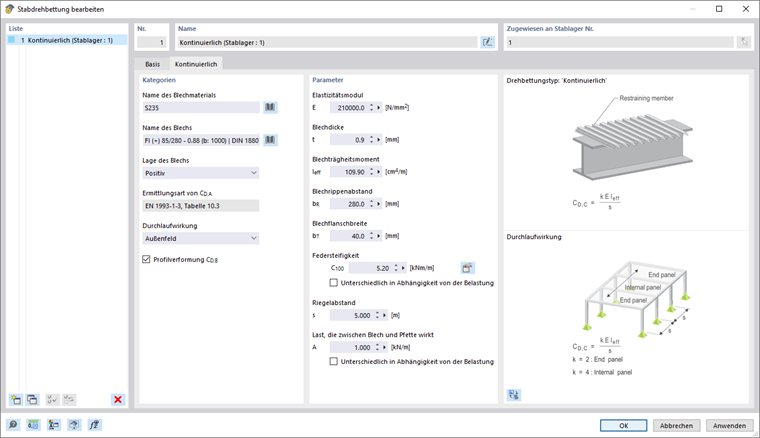

“杆件转动约束”对话框，“连续”选项卡

您可以通过在压型钢板库中选择压型钢板的材料， 按钮（见图 材料库）。 软件会在选择材料后自动传递弹性模量。 但是，您也可以手动定义。

对话框 ' 从库中选择材料 '

压型钢板库中可以选择压型钢板库中的 按钮（见图{%！6 截面库 – 梯形钢板]]）。 在选择压型钢板后，压型钢板的位置、厚度、惯性矩、肋的间距和翼缘宽度会被自动传输。 您也可以更改它们。

梯形板截面库

钢板和檩条连接的转动刚度 C_D,A按照 EN 1993-1-3 确定压型钢板。 您可以使用欧洲规范 EN 1993-1-3 表 10.3 中的转动弹簧刚度 C₁₀₀ 按钮（见图 {%！

此外，还必须定义作用在压型钢板和檩条之间的荷载 A。

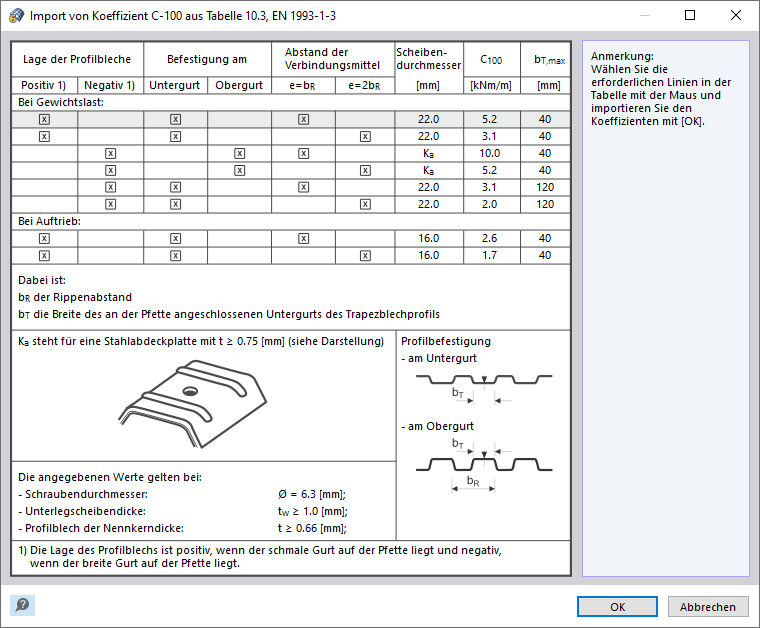

对话框“导入 EN 1993-1-3 表 10.3 中的系数 C-100”

在该对话框中，弹簧刚度 C_D,A和荷载 A 被分配给所有的荷载或结果组合。 用户可以通过勾选“取决于荷载， 然后，您可以在“荷载相关的属性”选项卡中进行分配（见图{%！

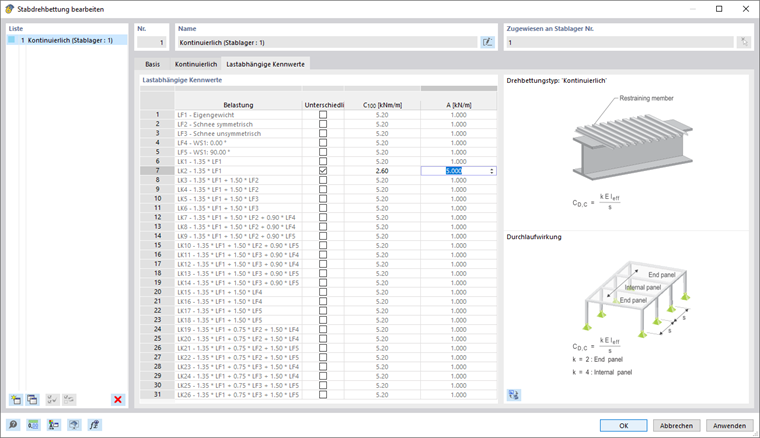

“杆件转动约束”对话框中的“荷载相关属性”选项卡

连续性效应会影响压型钢板截面转动约束的系数 k_D,C 。 取外跨k = 2，内跨k = 4。

用户可以手动输入梁间距。 或者，您可以在 "测量" 功能中使用 是编辑按钮。 最后，您可以在工作窗口中选择两个捕捉点，以捕捉它们之间的距离。

如果要考虑梁的截面变形引起的转动刚度，请激活“截面变形 C_D,B ”复选框。 截面变形分量只能计算等截面 I 形杆件，不能计算变截面或非 I 形截面的杆件。

间断

为确定单个支座（例如檩条）的刚度分量，
需要：

• 截面材料名称
• 截面名称
• 转动刚度 C_D,A
• 连续性效应
• 截面变形 C_D,B
• 檩条间距
• 梁间距

杆件转动约束对话框中的离散选项卡

您可以通过点击 按钮（见图 材料库）。 软件会在选择材料后自动传递弹性模量。 但是，您也可以手动定义。

用户可以在截面库中点击截面库中的截面 是编辑按钮。 选择截面后，惯性矩会自动传递。 您也可以手动更改它。

用户可以将连接刚度 C_D,A设置为无穷大或手动定义。 对于手动定义，转动刚度 C_D,A是直接在“参数”部分中输入。

连续性效应会影响转动约束的系数 C_D,C 。 取外跨k = 2，内跨k = 4。

如果勾选“截面变形 C_D,B ”，檩条的截面变形会影响转动刚度， 檩条为工字形截面，但不计算非工字形檩条。

用户可以手动定义檩条和梁的间距。 或者，您可以在 "测量" 功能中使用 是编辑按钮。 最后，您可以在工作窗口中选择两个捕捉点，以捕捉它们之间的距离。

手动

用户也可以手动定义转动弹簧刚度 C_D 。

杆件转动约束对话框中的手动选项卡

分配给杆件或杆件集

杆件转动约束必须分配给 杆件支座。 您可以使用杆件转动约束的编辑对话框， 支持。 为此，请在“基本”选项卡的“非线性/虚拟刚度”列表中选择虚拟刚度“绕 x 轴转动约束”。

“新建杆件支座”对话框中的“基本”选项卡

用户可以在“转动约束”选项卡中指定所需的转动约束。

“新建杆件支座”对话框中的“转动约束”选项卡

您也可以在【杆件转动约束】的编辑对话框中将杆件转动约束以图形方式分配给杆件支座可以选择杆件转动约束 是编辑按钮。 ]]#/zh/downloads-and-information/documents/online-manuals/rfem-6/000053 杆件支座 ]] 必须必须已经定义了转动约束。

“新建杆件转动约束”对话框，“分配杆件支座”

程序会将杆件支座]]和在其中定义的杆件转动约束分配给杆件或上级杆件集。 用户可以通过编辑杆件或杆件集，通过对话框 杆件支座
