钢结构设计表

在计算结果后,“钢设计”表包含新的子类别。

这些类别及其各自的表格将在以下章节中描述:

  • 概览
  • 杆件的利用率
  • 面的利用率
  • 控制性结果
  • 细长度

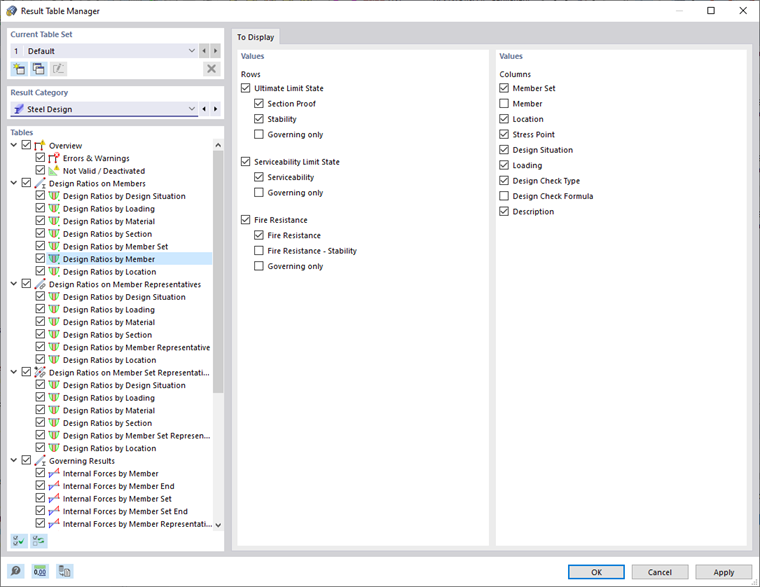

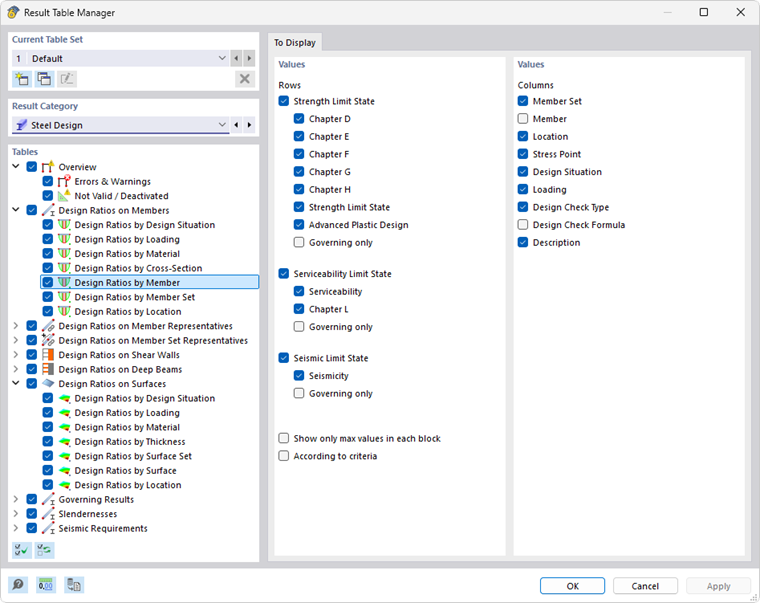

结果表管理器

通过按钮 结果表管理器 可以打开“结果表管理器”对话框。在这里您可以控制哪些表格和选项卡会显示。除此之外,还可以选择每个表格中可见的行和列。

在章节 Ausnutzungen an Stäben 中简要展示了如何使用结果表管理器进行评估。通用功能在 RFEM 手册的章节 Ergebnistabellen filtern 中描述。

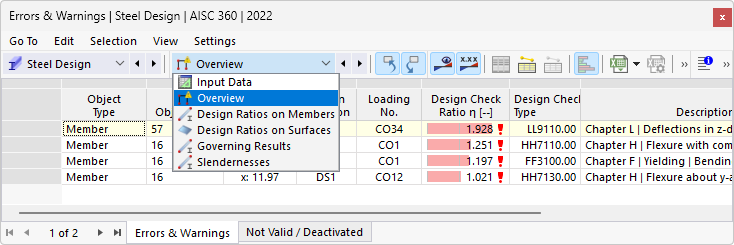

表格工具栏中的按钮

在结果表的工具栏中有可用于显示和评估结果的按钮。

选择单独 在图形中选择对象
验算细节 检查详情
剖面图 截面上的结果走势
信息 材料信息
截面信息 截面信息
温度-时间曲线 火灾温度曲线
结果图 结果走势对话框
承载能力极限状态设计的结果过滤器 承载能力验证的结果过滤
正常使用极限状态设计的结果过滤器 适用性验证的结果过滤
抗火承载力设计的结果过滤器 耐火验证的结果过滤
