面

在“可用性配置”对话框的表面选项卡中，您设置适用于表面变形的极限值。

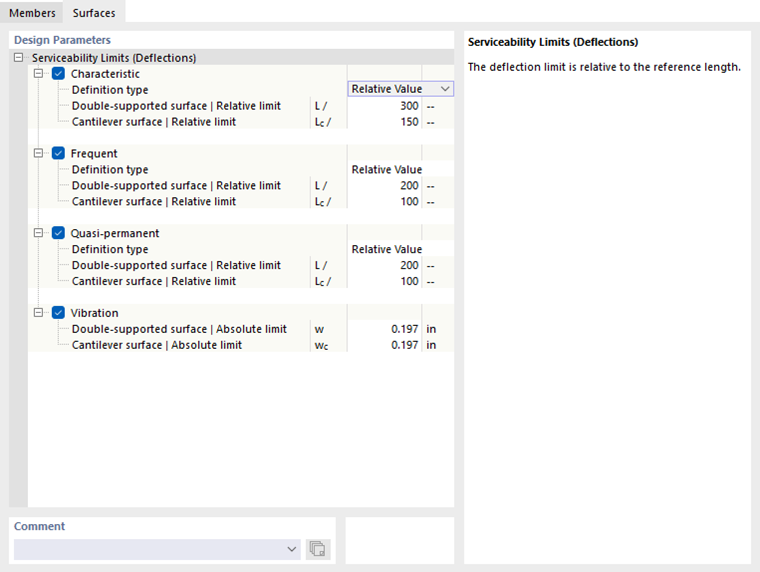

根据 EN 1993 的“服务能力极限状态配置”选项卡

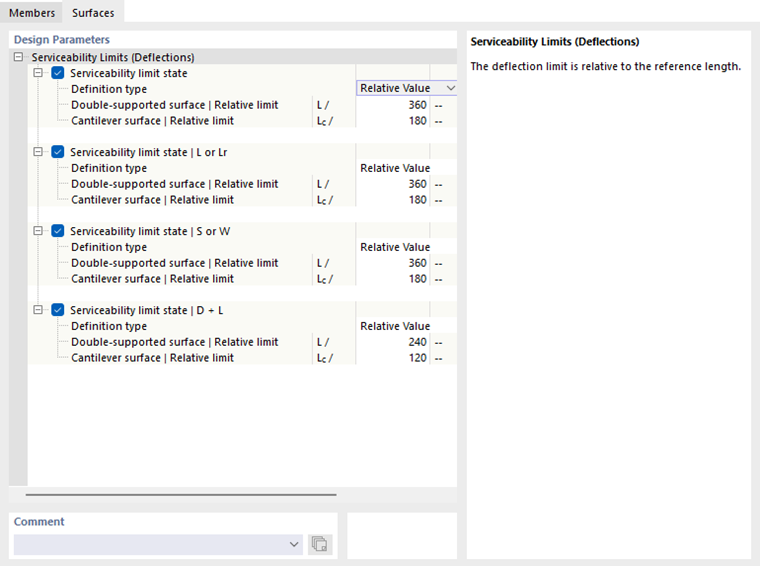

按 AISC 360 的正常使用极限状态配置中的“面”选项卡

如杆件，用途极限状态校核的不同设计情况类型根据设计规范的不同而有所不同。对于每种组合类型，您可以为挠度设定特定的极限值。这些值是基于构件的长度的。'定义类型'旁边的列表中包含多种选择，可以以不同形式定义极限值（见图 确定变形的参考）:

• 相对值：极限值相对于表面的长度定义。
• 绝对值：直接设置最大挠度的值。
• 相对值和绝对值之和：极限值是相对值和绝对值的加和。
• 相对值和绝对值的最小值：较小的相对值或绝对值为极限值。
• 相对值和绝对值的最大值：较大的相对值或绝对值为极限值。

根据构件的支撑情况—双边支撑面或单边支撑悬臂面，通常适用不同的挠度极限值。这种支撑类型作为“表面类型”应在表面或面组的属性的挠度选项卡中定义。在那里，您也可以指定最大位移是相对于未变形系统、变形参考平面还是平行面，并指明如何确定参考长度。

如有需要，调整对象变形校核的预设极限值。
