钢结构设计附加组件已完全集成到 RFEM 或 RSTAB 中。因此，您可以利用主程序中已知的所有功能来记录利用率和验算的图形结果。关于为打印准备图形的一般流程，请参见 RFEM 手册中的章节 Grafiken。
工作窗口中的图形
在章节 Grafik für Stahlbemessung 中介绍了不同的结果类型，这些结果可针对杆件和面以图形方式显示。您可以通过打印功能直接打印当前视图，或将其传递到打印报告中。

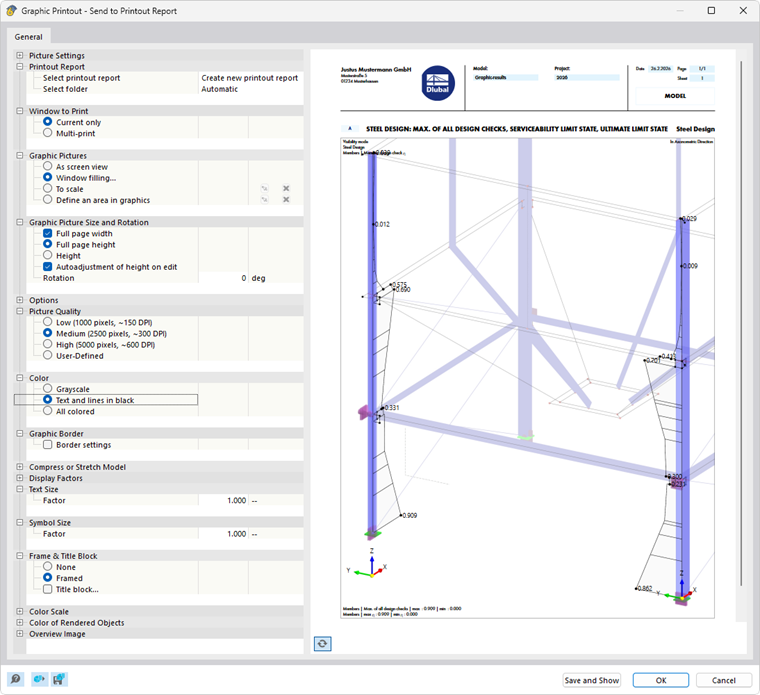

在“图形打印”对话框中，像往常一样为图像设置打印选项。

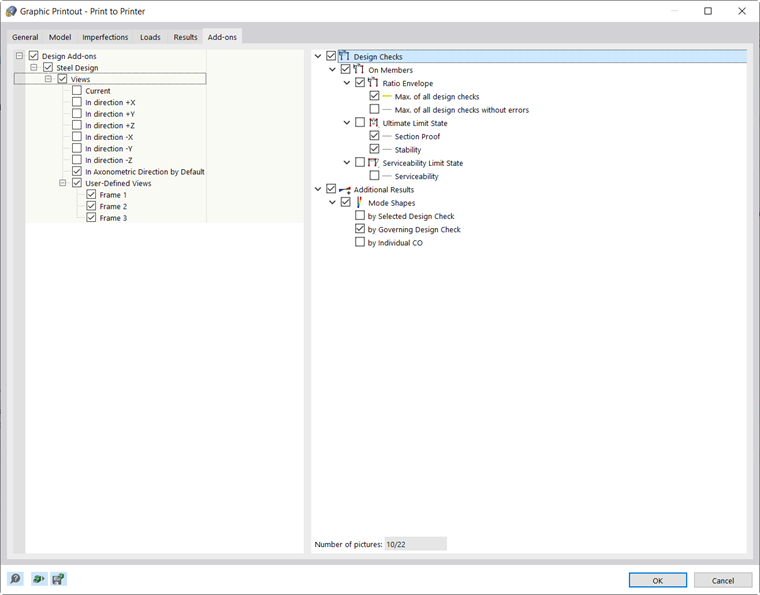

如果您在“哪些窗口”类别中激活“多重打印”选项，则可以在“附加组件”选项卡中设置打印多个窗口或图形批量打印的参数（参见 RFEM 手册中的章节 Mehrfachdruck verwenden）。随后，这些图形会在打印报告中归入钢结构设计结果部分。

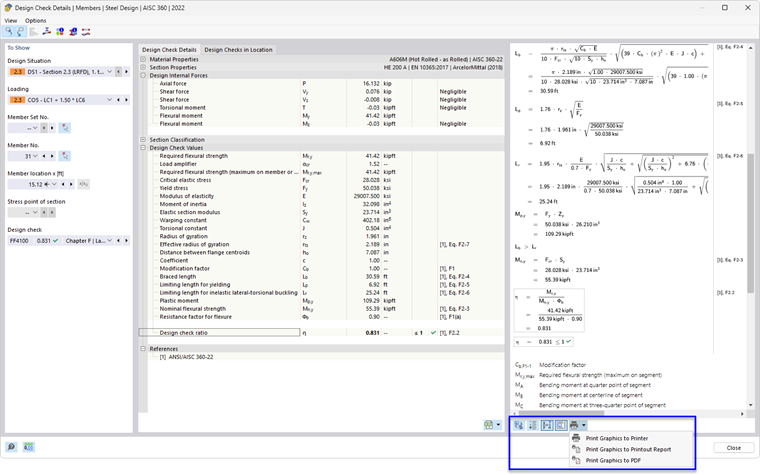

验算详情和结果曲线
在验算详情和结果曲线对话框中也提供打印功能。您可以直接打印、保存为 PDF，或传递到打印报告中的以下图形：
