横向加劲肋

杆横向加劲肋可以在腹板的剪力承载能力验算中考虑，用来限制屈曲域。然而，关于集中荷载引入加劲肋的其他验算则不进行。

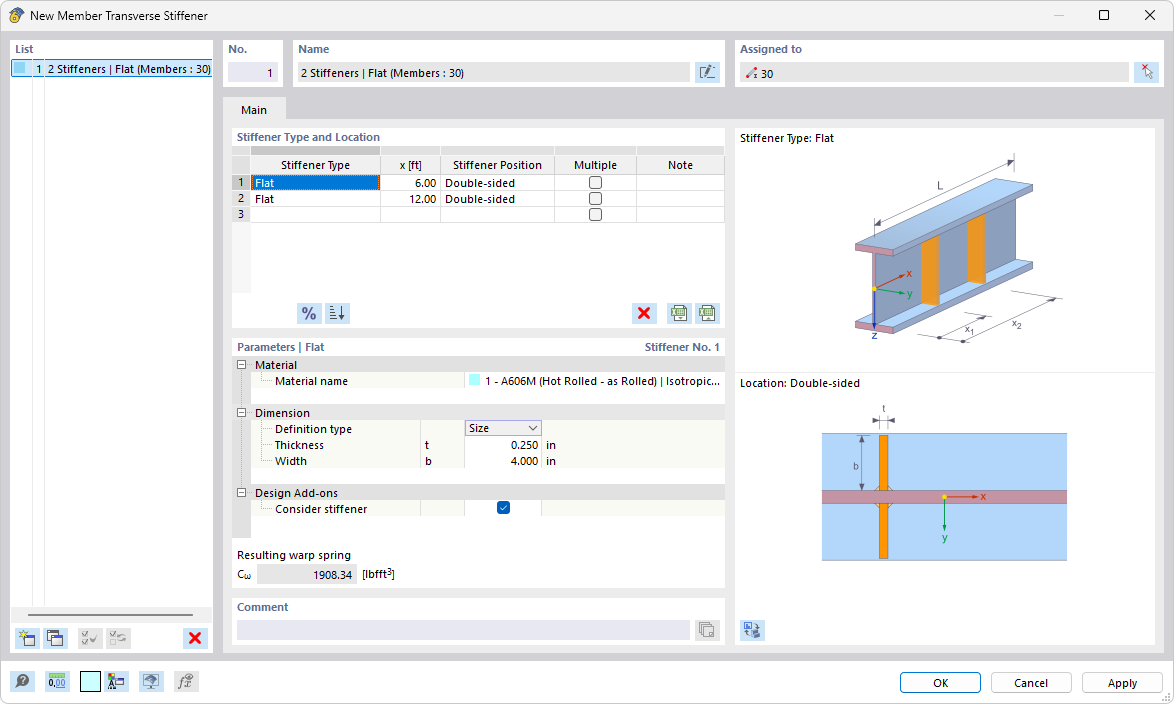

“新建杆件横向加劲”对话框

分配给杆 / 杆束

杆横向加劲肋按杆的类型组织。因此，可以通过杆的编辑对话框、在杆横向加劲肋对话框中的选择或通过输入表格为一个或多个杆分配杆横加劲肋（见章节钢结构设计）。

杆横向加劲肋也可以分配给杆束。加劲肋类型的位置则与整个杆束的长度有关。

加劲肋的类型和位置

在表格中定义杆上存在的加劲肋及其位置x。使用按钮 可以在绝对和相对距离输入之间切换，使用按钮 可以按位置x排序列表。

列表中提供了不同的加劲肋类型供选择。

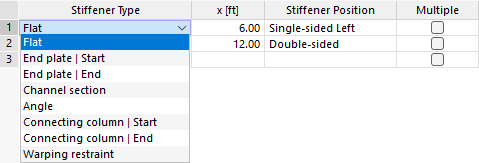

选择刚度类型

像平板加劲肋或角钢类型需要确定'加劲肋位置'：左、右或双侧。假定负y方向的一侧为左侧。

如果杆上有多个相同类型的加劲肋，请勾选'多重'选项。然后可以在'参数'部分中定义加劲肋的数量和偏移（距离）。

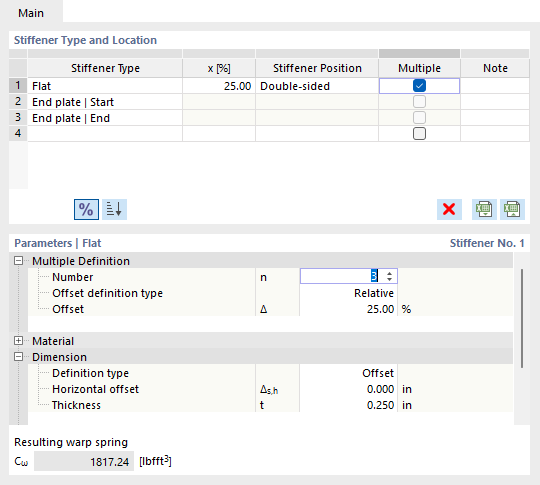

四分点横向加劲多重定义

参数

在对话框的下半部分定义加劲肋的主要属性。参数与在表格加劲肋的类型和位置中选择的条目相关。一般需要提供加劲肋的材质和尺寸信息。

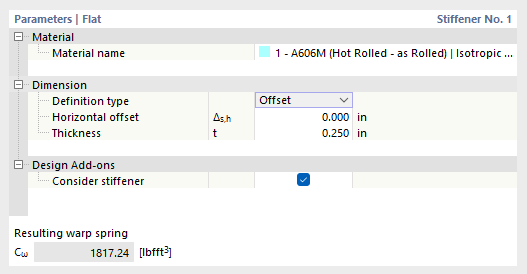

定义刚度的参数

使用定义类型'偏移'，可以根据截面轮廓定义加劲肋的宽度：水平偏移Δ_s,h = 0将会使加劲肋紧密连接在外边缘之间。如果您在列表中切换到'大小'选项，也可以直接指定宽度b。

为了在钢结构设计中考虑加劲肋，必须在'设计附加功能'类别中激活'考虑加劲肋'选项。根据设计规范，这一选项并不是对所有加劲肋类型均可用。在某些情况下，可能需要对加劲肋的可塑性进行分类。

结果翘曲弹簧

如果启用了附加功能翘曲扭转（7自由度），杆横向加劲肋将作为计算具有七自由度杆的翘曲弹簧使用。更多信息请参见附加功能手册的章节杆横向加劲肋。

在使用杆横向加劲肋进行钢结构设计时，显示的翘曲弹簧刚度仅作为信息。不会自动传输到屈曲长或边界条件对话框中节点支撑的输入。
