额外的杆件结果

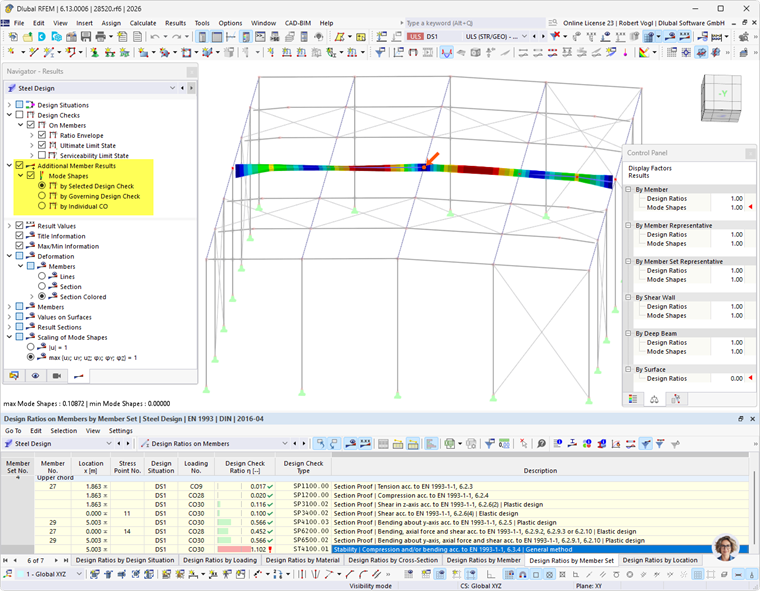

导航器类别 附加杆件结果 允许以图形方式显示杆件和杆件集的振型。振型不会在表格中输出。

额外杆件结果 - 振型

振型

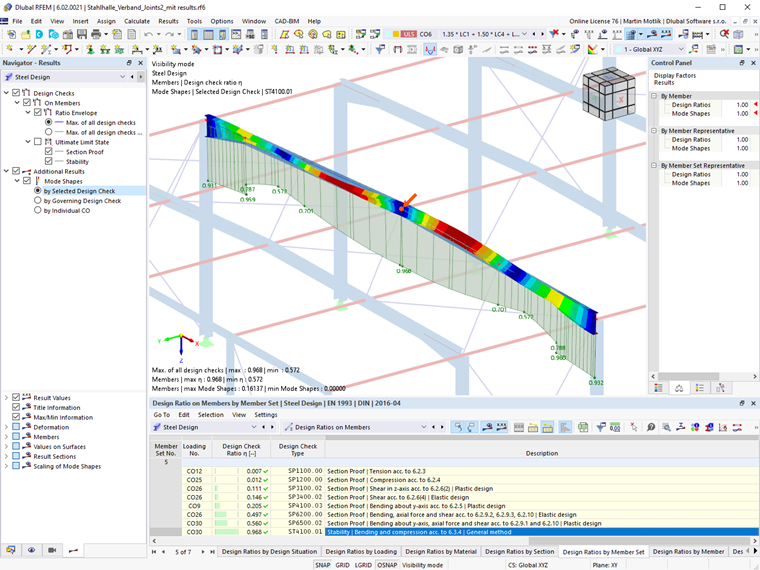

如果对于弯扭屈曲分析，使用 特征值方法 来确定临界弯矩 M_cr 或临界荷载系数 α_crit，那么相应的振型也作为结果以图形方式提供。

可以根据不同的标准来显示振型：

• 根据所选设计验算

振型专门针对在结果表格中所选的设计验算显示。在这种情况下，设计验算总是涉及一根杆件或一个杆件集。在工作窗口中，将显示该对象具体设计验算所用荷载情况下的振型。此选项适用于有针对性地检查某个特定设计验算。

• 根据控制设计验算

对于所有对象，将分别显示对稳定性分析起控制作用的振型。因此，在图形中会并排显示多个振型，尽管这些振型是独立发生的或可能基于不同的荷载情况。此选项特别适合与 可见性 结合使用，用于记录结果，当分别显示可见对象的振型时。

• 根据单个荷载组合

对于所有对象，将显示适用于特定荷载组合的振型 – 无论该荷载组合是否对设计验算起控制作用。通过工具栏中的荷载列表设置荷载组合。此选项适用于对已定义的边界条件和节点支座进行合理性检查。

振型的比例缩放

在下方的导航器部分中，您可以选择如何将振型的无量纲数值缩放至参考长度 1。这种方法也称为“标准化”。

• |u| = 1

振型向量的值被缩放至 1。此时考虑的是最大总位移 |u|。

• max {u_X; u_Y; u_Z; φ_X; φ_Y; φ_Z} = 1

这种方法考虑了包括转动分量在内的整个特征向量。搜索最大值作为参考，然后将该分量设置为 1。
