钢结构设计中的图形

结果分析以及设计结果的文档记录主要以图形方式进行。为了在模型上显示各种结果类型，结果导航器与设计附加模块相协调。钢结构验证在导航器列表的钢设计结果类型下进行管理。

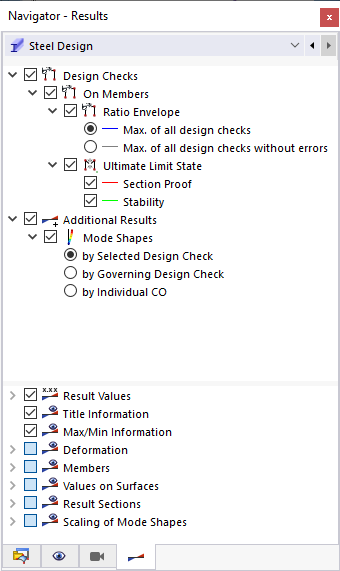

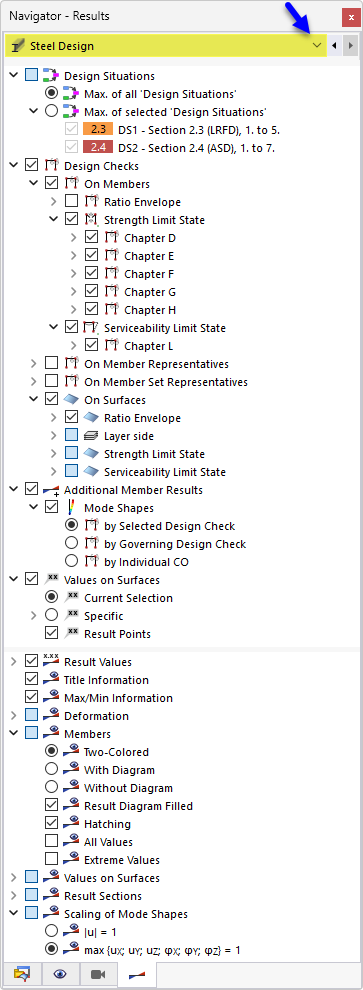

钢结构设计结果导航器

在结果导航器的底部区域可以找到更多的显示设置。在这里，您可以选择隐藏或显示结果值、标题信息或最大/最小信息。在“构件”部分，您可以进一步设置结果曲线的显示方式和显示的值。

在设计情况类别中，您可以决定是显示所有设计情况中的最大结果（"包络"）还是仅显示所选设计情况的最大值。

在验证类别中，您可以为构件或表面选择结果类型。可进行多重选择；这些结果将在模型上同时显示（参见图像钢设计的图形结果）。

在工作窗口中，您具有与静态分析相同的选择和评估选项。例如，您可以为［[#/de/downloads-und-infos/dokumente/online-handbuecher/rfem-6/000084 表面结果截面]]显示结果。

控制面板

控制面板同样调整为钢结构设计的结果。您可以调整各个验证类型结果曲线的颜色。当同时显示多个结果类型时，这可能是必要的。

@image028512@

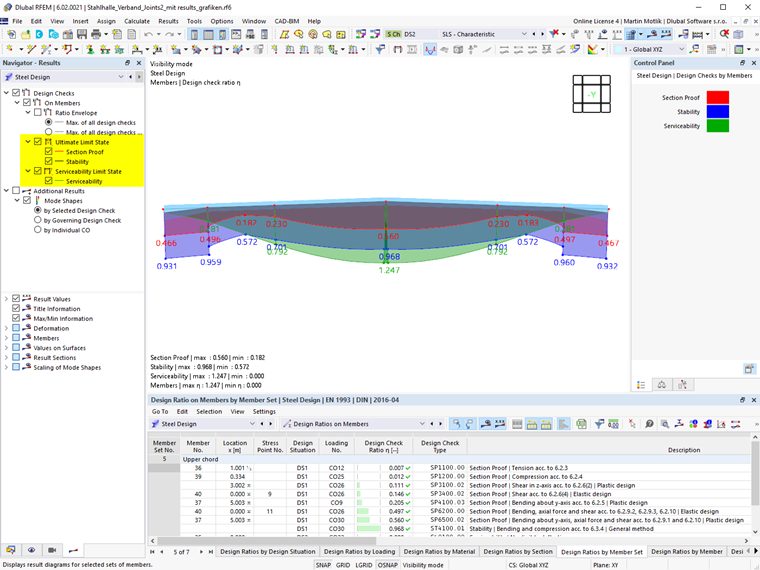

钢结构设计的图形结果 - 按验算类型的组合

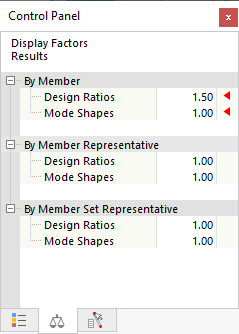

此外，您还可以在控制面板中——就像您在静态分析中熟悉的那样——缩放结果曲线的系数或为结果显示设定对象。

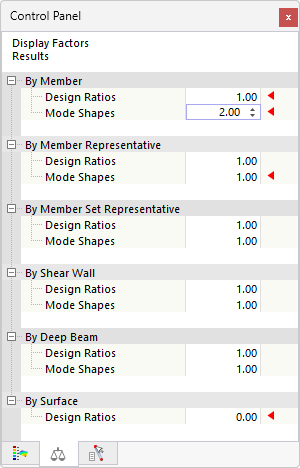

调整显示倍率

以下章节中描述了设计附加模块的结果类型。
