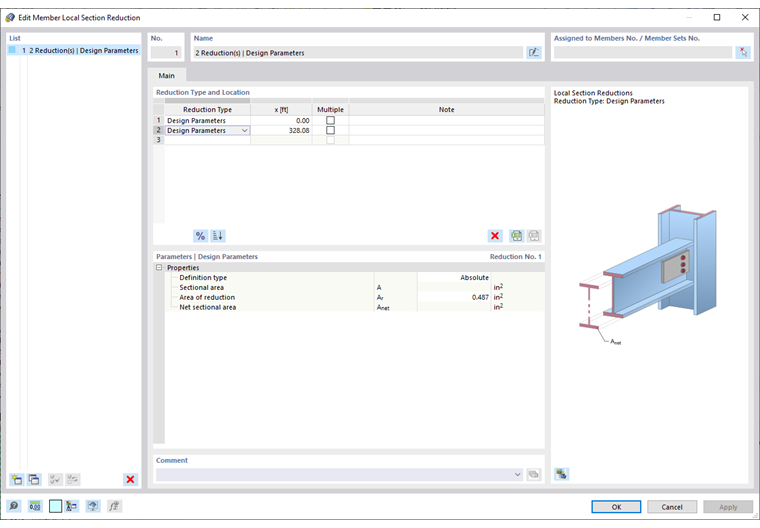

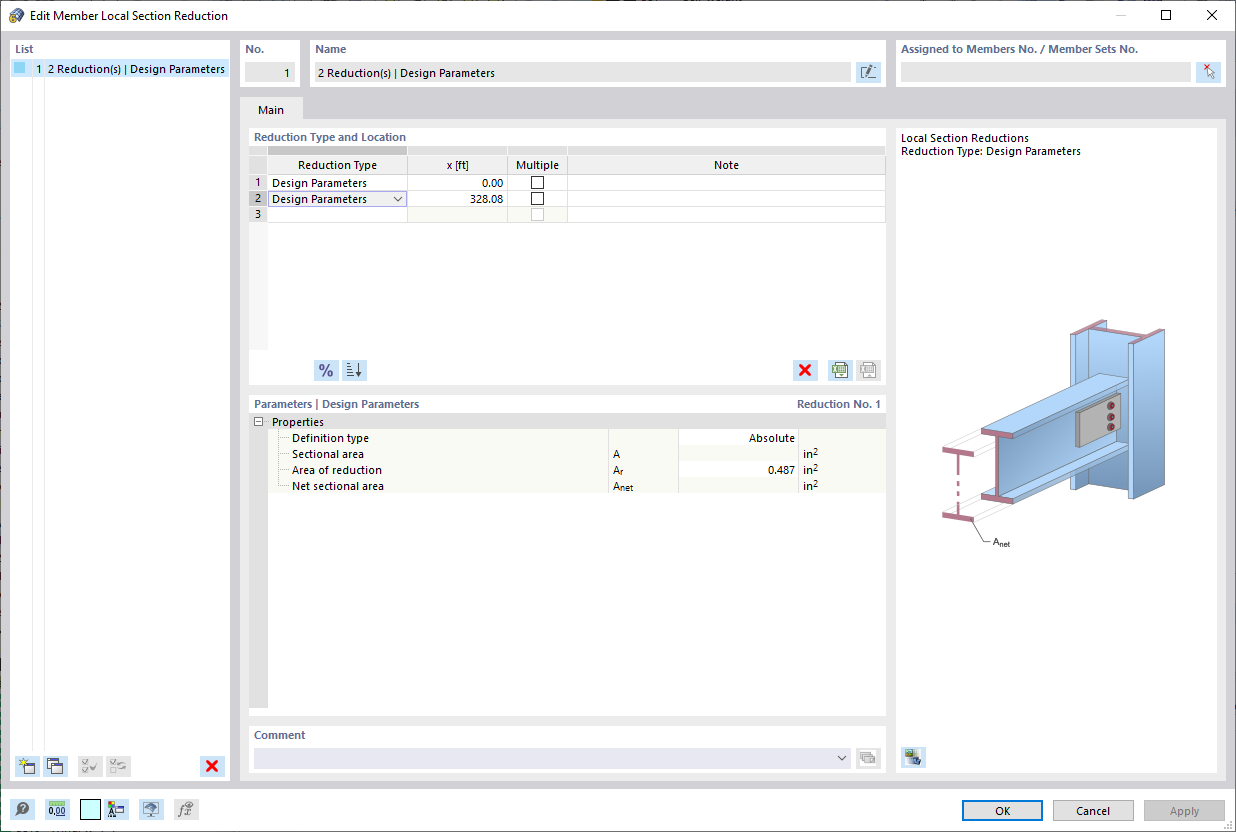

局部杆件截面削弱使得在验算中可以考虑截面的弱化，例如螺栓孔或开口。
削弱类型和位置
可沿杆件或杆组的不同位置定义削弱。请通过在列表中选择削弱类型“设计参数”来确定相应的行数。
然后分别输入杆件或杆组上的位置 x。可通过绝对值或相对值指定该距离。使用按钮
可在两种输入方式之间切换。若削弱以规则间距出现，请勾选“重复”选项。之后可在参数 | 设计参数部分定义数量和偏移量。
按钮
可将表中定义的设计参数按位置 x 升序排序。
参数 | 设计参数
本部分定义所选位置的设计参数。若选择了重复定义，则在此输入截面削弱的数量和间距。此处间距同样可以绝对值或相对值输入。
局部截面削弱通过输入面积削减来定义。将局部截面削弱分配给某一对象后，净截面面积会自动按该位置处截面的毛截面面积减去削减面积进行计算，并显示在对话框中。
如果由于分配给多个对象或多个位置而无法计算出唯一的净截面面积，则该对话框中会给出净截面面积的最小值和最大值。在验算中，将使用与该位置对应的数值。
如果所选设计规范有相关规定，还可以定义一个用于剪切畸变的系数（例如 AISC 下单肢角钢连接的情况）。
对于某些设计规范，也可以对受压验算作出规定，此项在选项标题中已明确标注。
如果在验算中考虑了局部杆件截面削弱，则相应的中间结果会在验算详情中给出。
图形显示
在导航器 - 显示
中，您可以在模型 → 钢结构设计类别下启用局部杆件截面削弱及限制线的图形显示。对于已分配杆件截面削弱的杆件和杆组，会在削弱位置显示截面轮廓。
