长细比

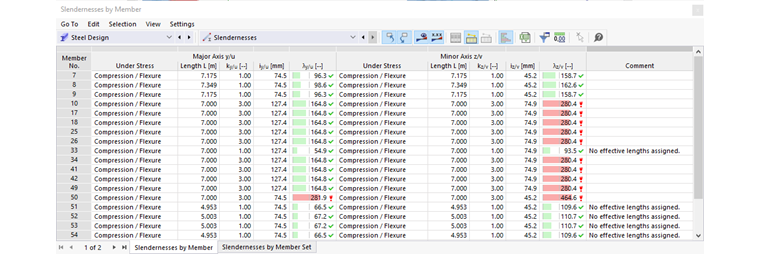

长细比验算结果表可以根据设计对象显示为杆件或多杆件。

弯曲屈曲的长细比通过回转半径与有效长度的比值计算。 在计算中,如果分配给一个对象,那么将会考虑定义的 屈曲长度 。 如果没有为对象指定有效长度,注释列中会显示一条消息,长细比使用杆件长度计算。

将长细比值与 全局设置 中的极限值进行比较。 如果长细比大于荷载使用的极限值,则会突出显示为红色。

重要

长细比验算并不代表实际设计,因为屈曲承载力是通过稳定性验算进行计算的。

因此,即使不满足极限值,长细比检查也不是结果表 杆件 的一部分,也不会显示在概览表 中。

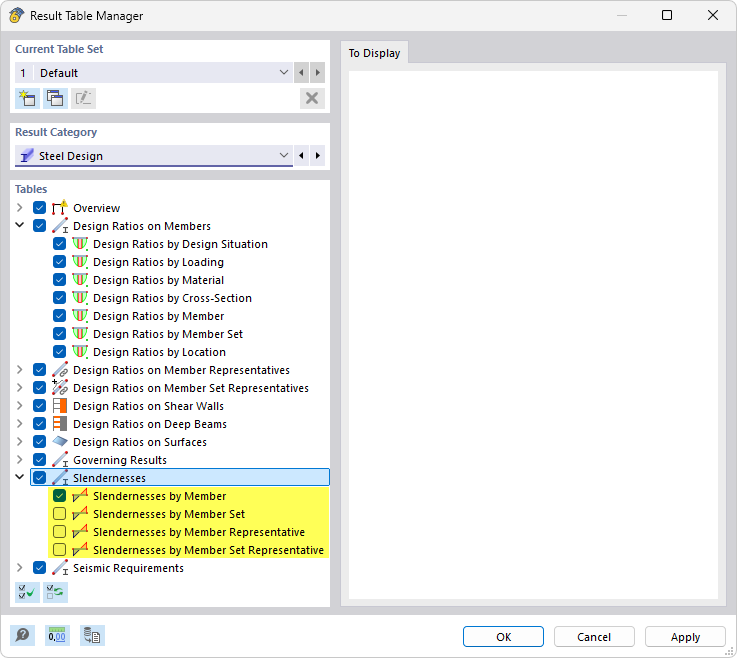

一些设计标准建议无论稳定性分析的设计比值如何,都遵循极限长细比。 默认情况下长细比结果表是禁用的,但是您可以在结果表管理器(结果表中的 结果表管理器 按钮)中激活它们。
